Sovrapposizione di risultati di diverse fasi costruttive
SUPER-RC | Caratteristiche
- Gestione dei modelli di RSTAB in funzione delle fasi di costruzione
- Definizione delle condizioni al contorno geometriche per le singole condizioni costruttive e operative
- Accesso ai casi di carico, alle combinazioni di carico e alle combinazioni di risultati di tutte le strutture
- Sovrapposizione dei diversi modelli sotto forma di un inviluppo di tutti i valori estremi
- Operazioni di combinazione secondo le seguenti normative:
- Eurocodice
- DIN 18800:1990-11
- DIN 1045:1988-07
- DIN 1045-1:2008-08
- DIN 1052:1988-04
- secondo DIN 1055-100:2001-03
- ÖNORM
- Esercizio (non scalati)
- Output tabulare e grafico dei risultati
SUPER-RC | Input

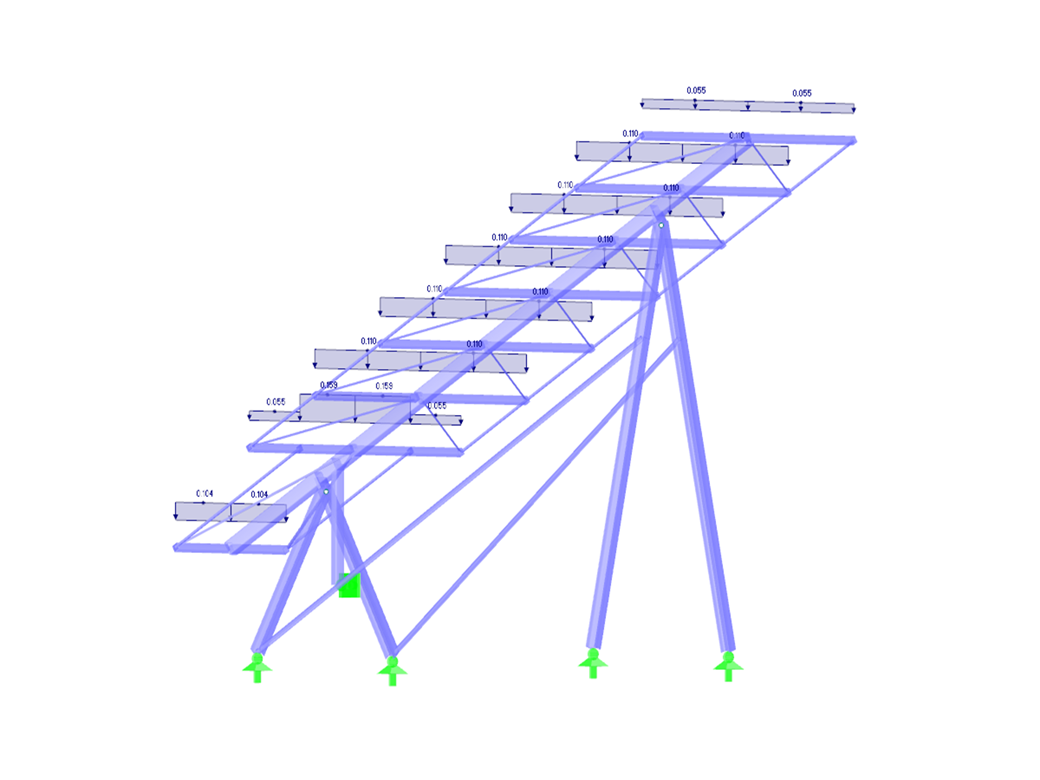

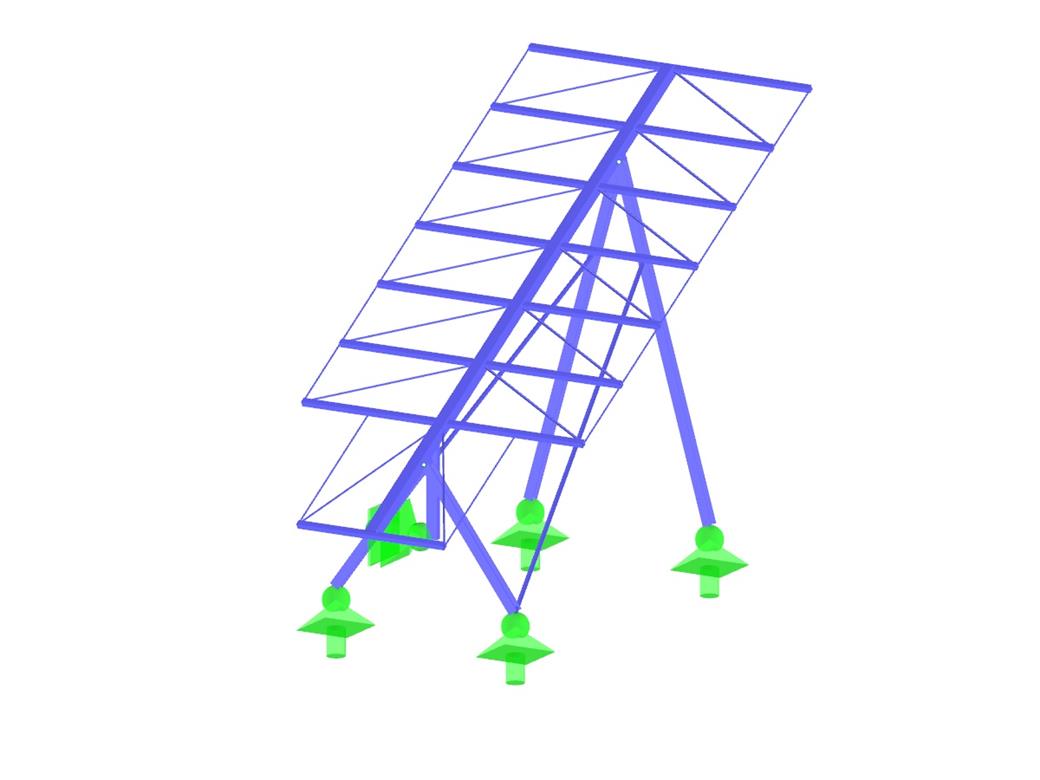

Un modello di base viene creato e salvato con nomi diversi a seconda dell'avanzamento della costruzione. Questi modelli strutturali vengono quindi utilizzati per la supercombinazione. La sovrapposizione può essere eseguita come per una combinazione di risultati di RSTAB.

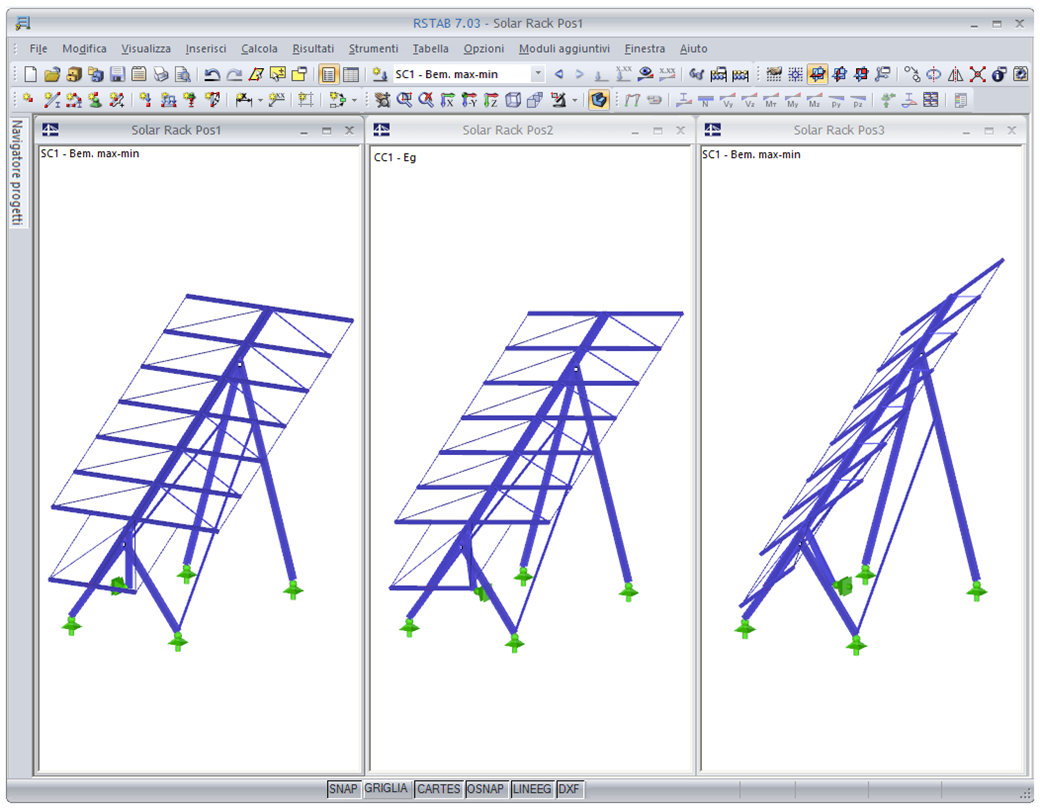

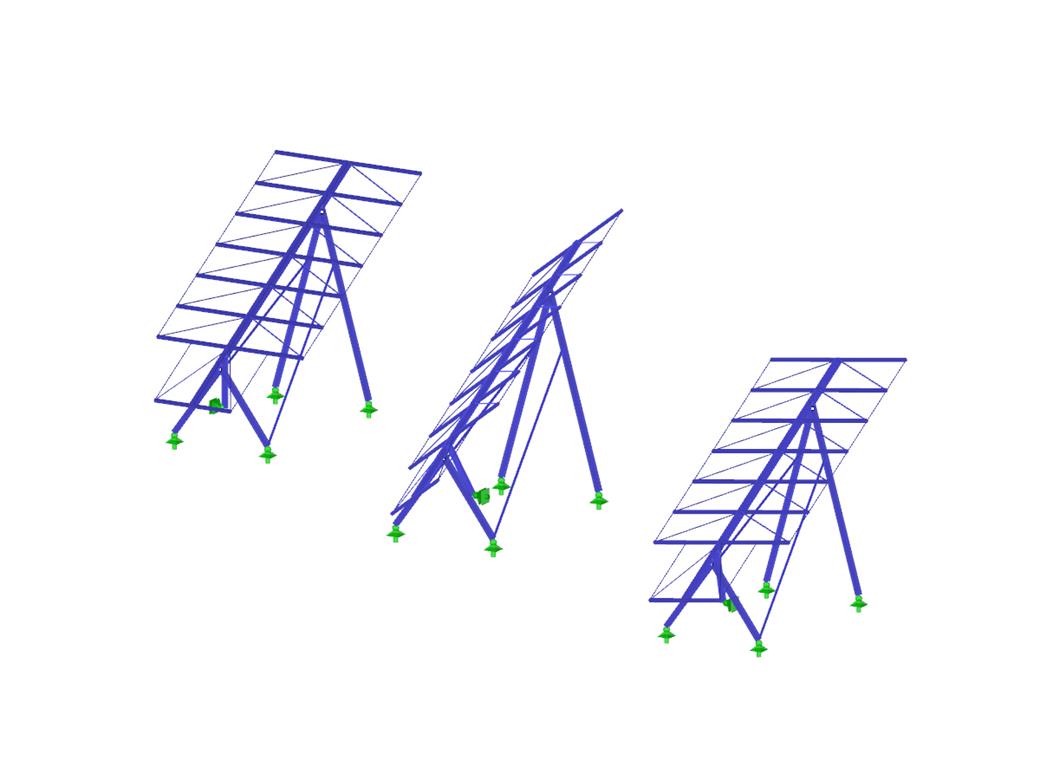

Modellando varie condizioni costruttive o operative, è possibile rappresentare diverse condizioni al contorno geometriche: Ad esempio, è possibile aggiungere o rimuovere vincoli esterni, aste o fondazioni elastiche del modello.
SUPER-RC | Sovrapposizione

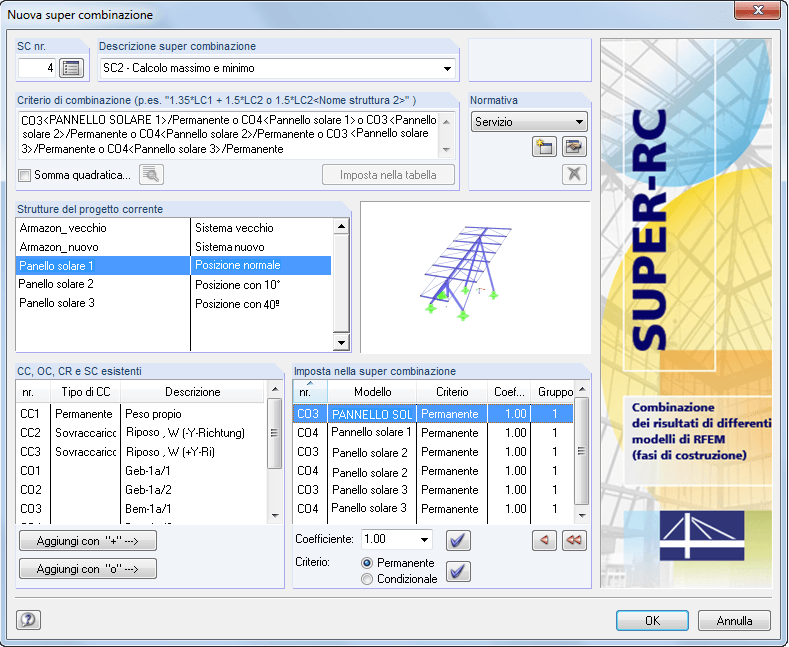

Per la sovrapposizione, è necessario selezionare una delle norme integrate. I coefficienti di sicurezza parziali sono preimpostati per impostazione predefinita. È anche possibile creare una nuova norma e salvarla con i coefficienti di sicurezza definiti dall'utente.
Il criterio di combinazione definisce quali casi di carico, combinazioni di carico o combinazioni di risultati devono essere considerati da quale modello. Le azioni possono essere ridimensionate per fattori e classificate come 'permanenti' o 'potenzialmente'. Sono anche possibili esami alternativi sotto forma di una sovrapposizione 'o'. Le rappresentazioni grafiche facilitano l'assegnazione dei modelli rilevanti.
Quando si determinano i valori estremi, SUPER-RC importa i risultati delle strutture e li sovrappone secondo il criterio di combinazione. I risultati vengono confrontati utilizzando i numeri dell'asta e del nodo.
SUPER-RC | Risultati

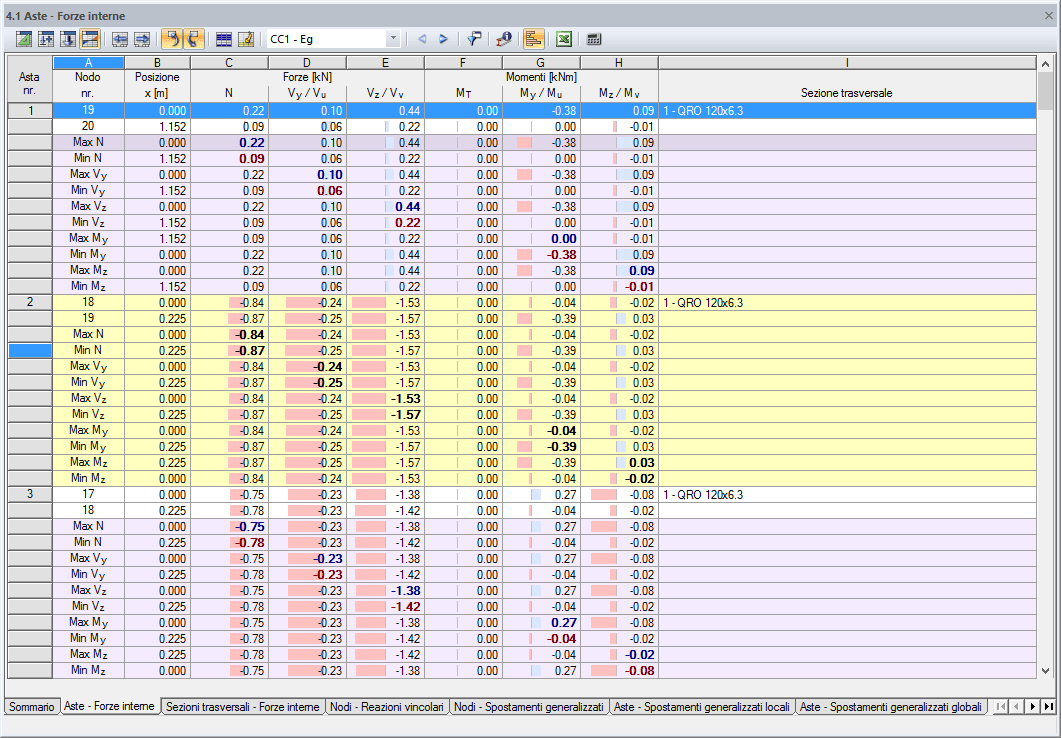

I valori estremi massimo e minimo (l'inviluppo) sono visualizzati nelle tabelle dei risultati e nei grafici. È possibile aggiungerli alla relazione di calcolo globale di RSTAB.
È anche possibile progettare le forze interne delle super combinazioni in molti moduli aggiuntivi di RSTAB.
