Superposición de resultados de distintas fases de construcción
SUPER-RC | Características
- Administración de modelos de RSTAB de acuerdo con el progreso de construcción
- Definición de las condiciones de contorno geométricas para las condiciones de construcción y operativas individuales
- Acceso a casos de carga, combinaciones de carga y combinaciones de resultados de todas las estructuras
- Superposición de los diferentes modelos en forma de envolvente de todos los valores extremos
- Opciones de combinación de acuerdo con las siguiente normativa:
- Eurocódigo
- DIN 18800:1990-11
- DIN 1045:1988-07
- DIN 1045-1:2008-08
- DIN 1052:1988-04
- según DIN 1055-100:2001-03
- ÖNORM
- Aptitud para el servicio (no escalado)
- Salida de resultados tabulada y gráfica
SUPER-RC | Entrada

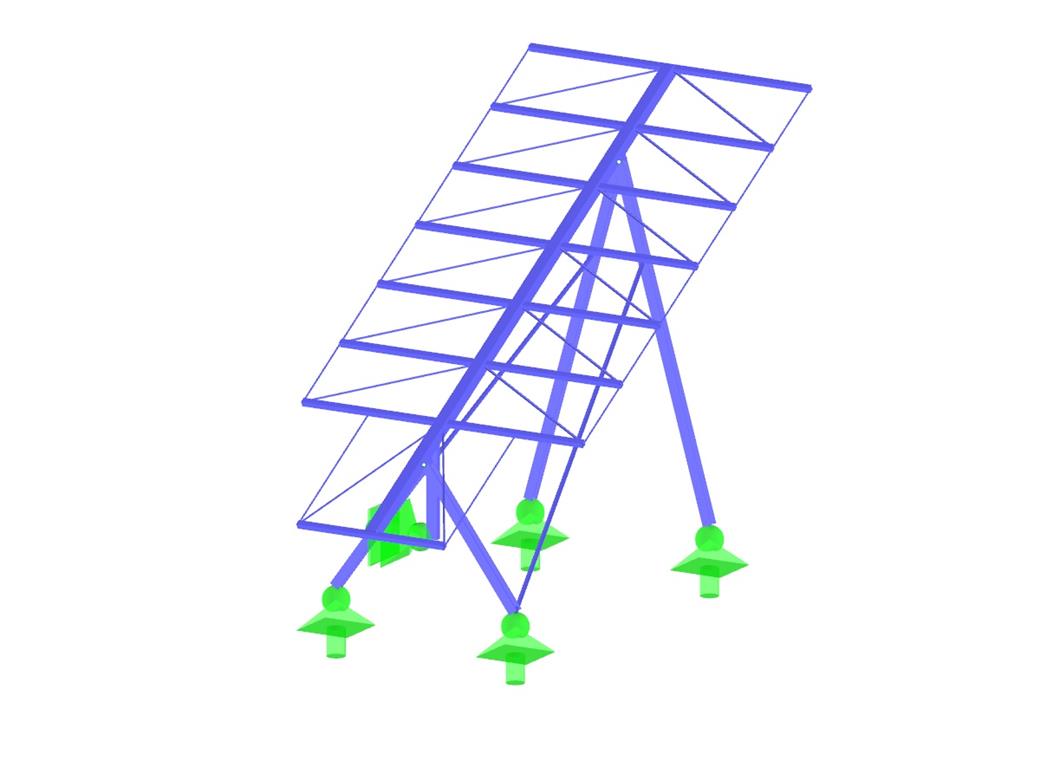

Se crea un modelo básico y se guarda con diferentes nombres dependiendo del progreso de la construcción. Estos modelos estructurales se utilizan luego para la supercombinación. La superposición se puede realizar de la misma manera que para una combinación de resultados de RSTAB.

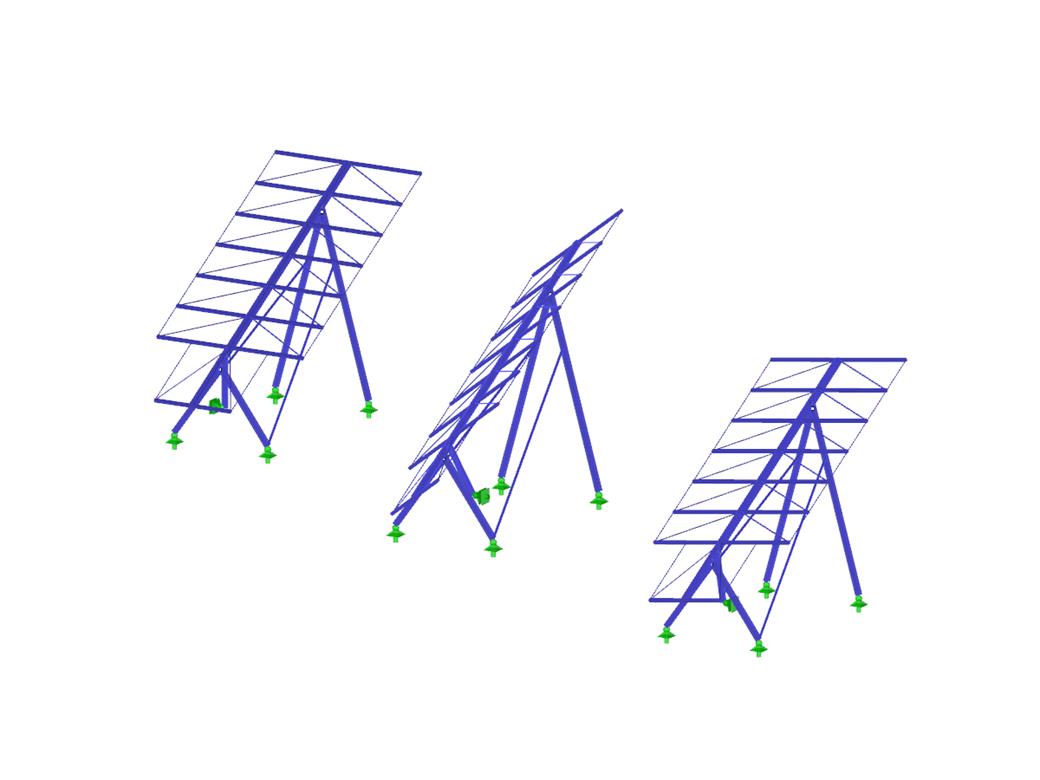

Al modelar varias condiciones de construcción u operativas, se pueden representar diferentes condiciones geométricas de contorno: Es posible agregar o quitar apoyos, barras o apoyos elásticos del modelo, por ejemplo.
SUPER-RC | superposición
Al definir una nueva superposición, se puede elegir una de las normativas integradas. Los coeficientes parciales de seguridad están predefinidos. También es posible crear una nueva normativa y guardarla con los coeficientes de seguridad parciales definidos por el usuario.
El criterio de combinación define qué casos de carga, combinaciones de carga o combinaciones de resultados se deben considerar por qué modelo. Las acciones se pueden escalar por factores y clasificar como 'permanentes' o 'potencialmente'. También son posibles los exámenes alternativos en forma de una superposición 'o'. Las representaciones gráficas hacen fácil asignar los modelos relevantes.
Al determinar los valores extremos, SUPER-RC importa los resultados de las estructuras y los superpone según el criterio de combinación. Los resultados se comparan utilizando los números de barra y nudo.
SUPER-RC | Resultados
Los valores extremos máximos y mínimos (la envolvente) se muestran tanto en tablas como en gráficos. Éstos, se pueden integrar en el informe central de RSTAB.
También es posible dimensionar los esfuerzos internos de las supercombinaciones en muchos módulos adicionales de RSTAB.
