Přídavný modul SUPER-EK pro RSTAB 8

Přídavný modul SUPER-EK pro RSTAB 8 vám umožňuje definovat fáze výstavby s proměnnými statickými a zatěžovacími podmínkami.
Montážní zatížení nebo dočasné podepření nejsou důležité jen při stavbě mostů, ale musí být zohledněny v mnoha oblastech statiky.

Superpozice výsledků různých stavebních fází

Celkový počet: 4

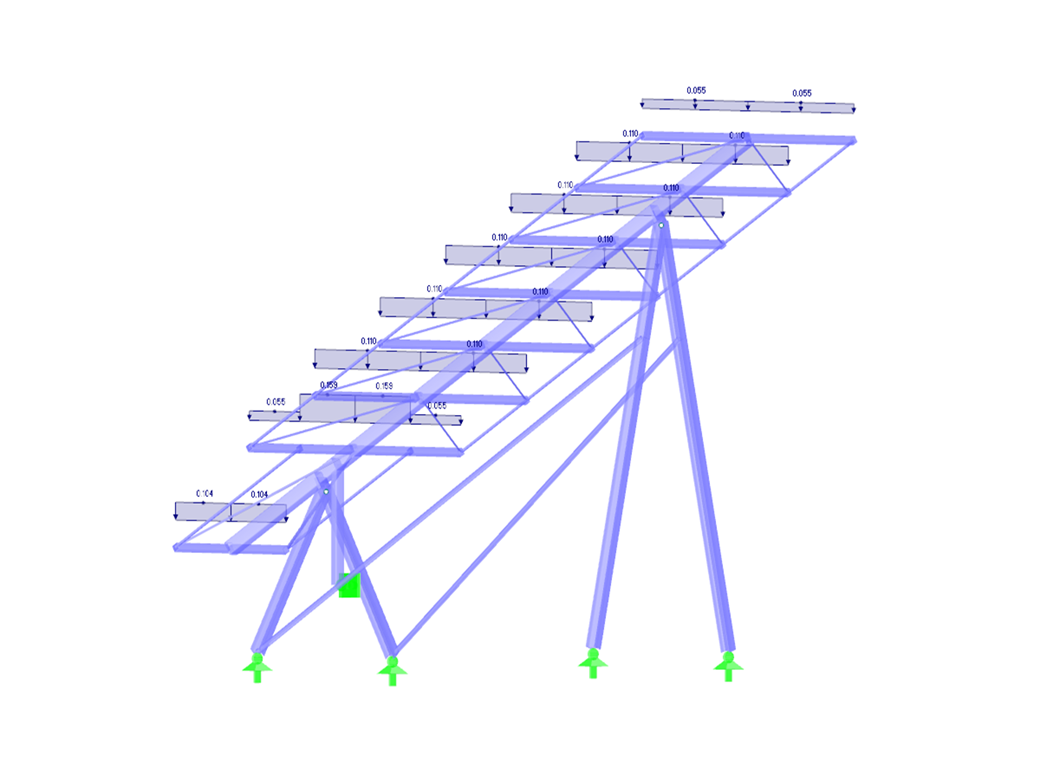

RSTAB-Zusatzmodul SUPER-EK | Ergebnisüberlagerung verschiedener Bauzustände

SUPER-RC | Základní funkce

Správa RSTAB modelů podle postupu stavebních prací
Definice geometrických okrajových podmínek pro jednotlivé stavební a provozní podmínky
Přístup k zatěžovacím stavům, kombinacím zatížení a kombinacím výsledků všech konstrukcí
Superpozice různých modelů ve formě obálky všech extrémních hodnot
Kombinační možnosti podle následujících norem:
- Eurokód
- DIN 18800:1990-11
- DIN 1045:1988-07
- DIN 1045-1:2008-08
- DIN 1052:1988-04
- podle DIN 1055-100:2001-03
- ÖNORM
- Použitelnost (neškálována)
Výsledky v tabulkách a grafikách

SUPER-RC | Údaje

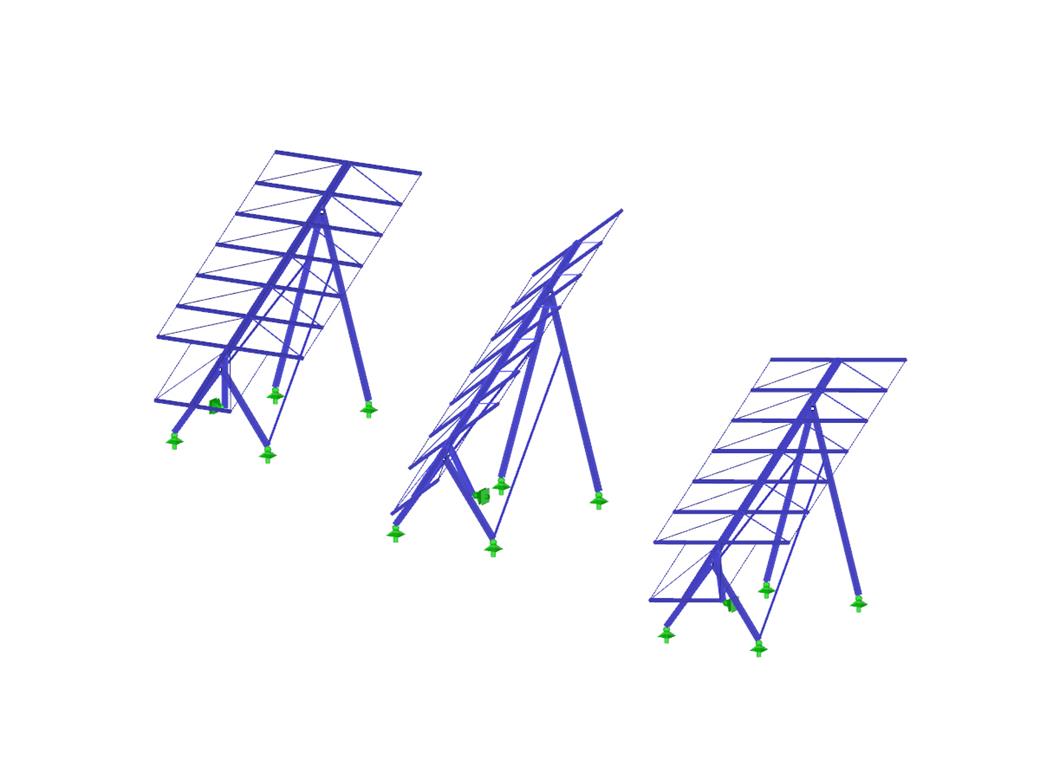

V závislosti na průběhu výstavby se vytvoří základní model a uloží se pod různými názvy. Tyto statické modely se pak použijí pro superkombinaci. Superpozici lze provést stejným způsobem jako u kombinace výsledků v programu RSTAB.

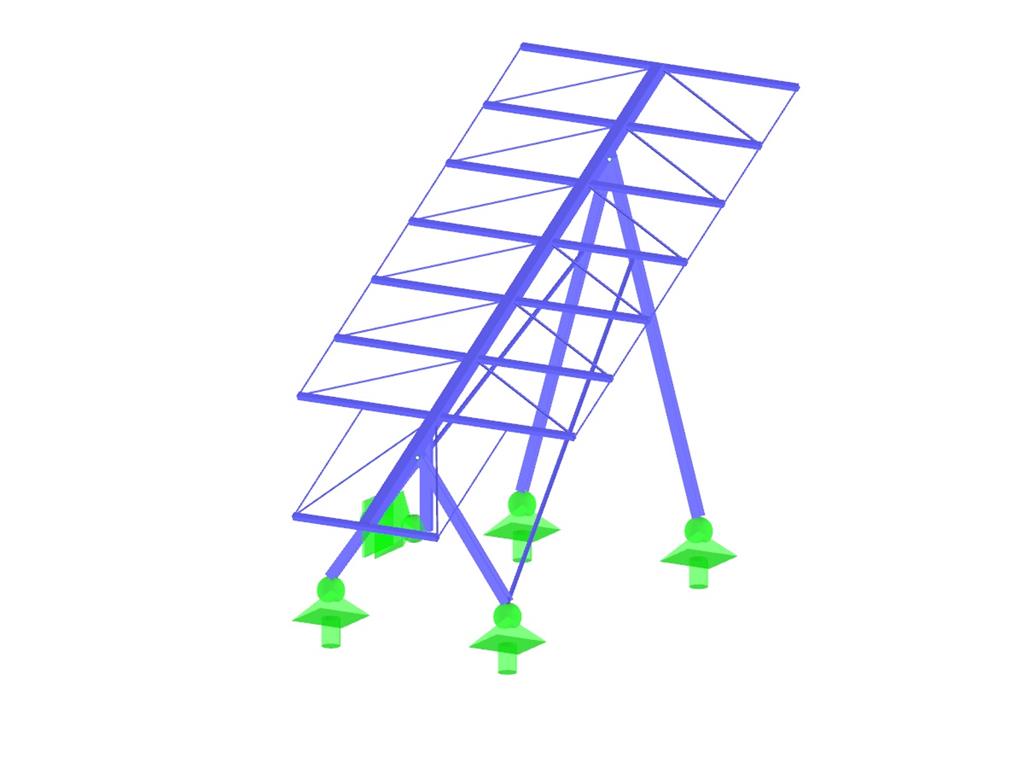

Modelováním různých konstrukčních nebo provozních podmínek lze znázornit různé geometrické okrajové podmínky: V modelu je například možné přidat nebo odstranit podpory, pruty či pružná podloží.

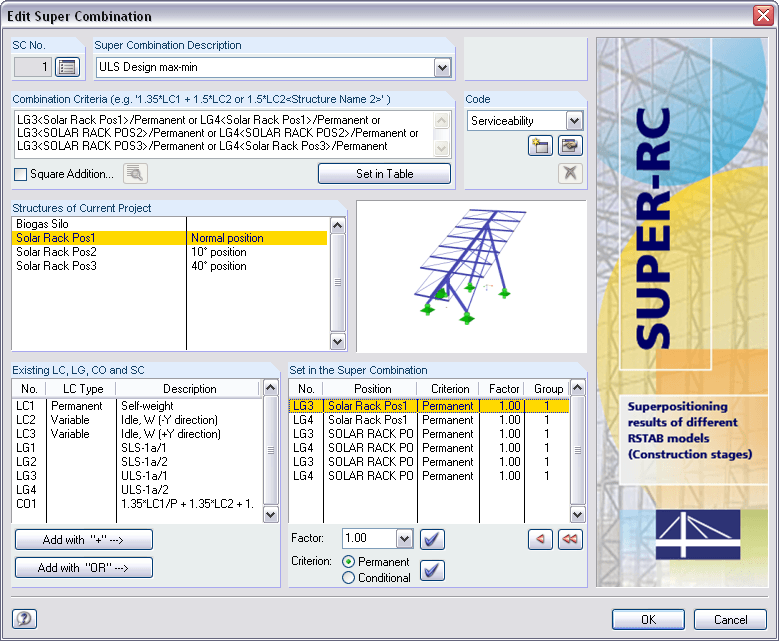

Überlagerung von Betriebszuständen mit Kombinationskriterium "oder"

SUPER-RC | superpozice

Pro superpozici se zvolí jedna z integrovaných norem. Dílčí součinitele spolehlivosti jsou již přednastaveny. Také je možné vytvořit novou normu s uživatelsky definovanými součiniteli spolehlivosti a tuto normu uložit.

Kombinační kritérium určuje, které zatěžovací stavy, kombinace zatížení nebo kombinace výsledků se mají u kterého modelu zohlednit. Účinky lze škálovat pomocí faktorů a klasifikovat jako 'stálé' nebo 'potenciálně'. Alternativně jsou možná také superpozice 'nebo'. Grafické znázornění usnadňuje přiřazení příslušných modelů.

Při stanovení extrémních hodnot převezme SUPER-RC výsledky konstrukcí a složí je podle kombinačního kritéria. Výsledky se porovnají pomocí čísel prutů a uzlů.

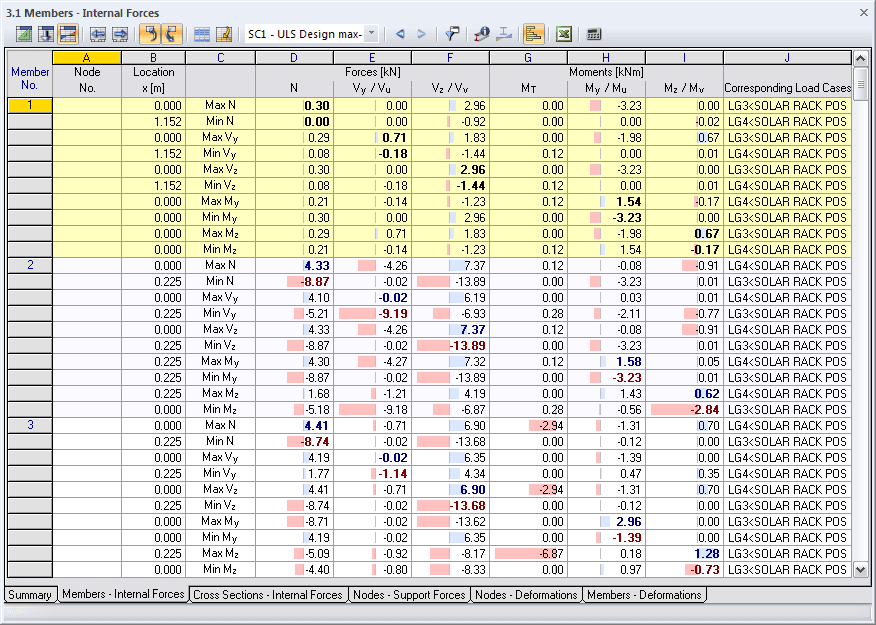

RSTAB-Tabelle 3.1 Stäbe-Schnittgrößen mit SK-Ergebnissen

SUPER-RC | Výsledky

Maximální a minimální extrémní hodnoty (obálka) se zobrazí v tabulkách výsledků a grafikách. Výsledky lze zahrnout do globálního tiskového protokolu programu RSTAB.

Kromě toho je možné posuzovat vnitřní síly ze superkombinací v mnoha přídavných modulech programu RSTAB.
