SUPER-RC: Наложение результатов различных стадий строительства

Дополнительный модуль к RSTAB 8

Чем я могу вам помочь?

У вас есть вопросы о продуктах Dlubal или вам нужна помощь в выборе программного обеспечения для вашего проекта?

Со мной можно легко связаться, используя указанные ниже контакты.

Будем рады ответить на ваши вопросы!

Dipl.-Ing. (FH) Dipl.-Wirtschaftsing. (FH) Christian Stautner

Начальник отдела продаж

+49 9673 9203-0

[email protected] Задать вопрос

Цены

Дополнительный модуль SUPER-EK к RSTAB 8

Дополнительный модуль SUPER-EK к RSTAB 8 позволяет задавать стадии строительства с изменением условий конструкции и нагрузок.
Монтажные нагрузки или временные опоры являются важны не только при строительстве мостов, но также должны учитываться во многих областях проектирования конструкций.

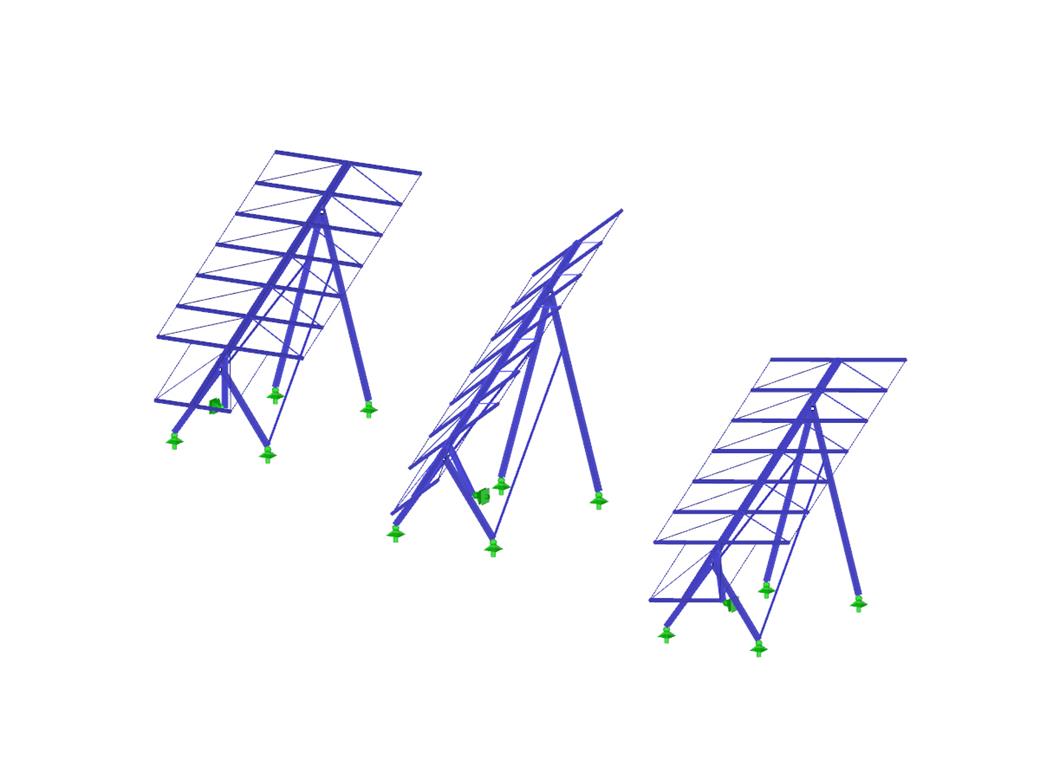

Результаты совмещения различных этапов строительства

Всего позиций: 4

RSTAB-Zusatzmodul SUPER-EK | Ergebnisüberlagerung verschiedener Bauzustände

SUPER-RC | Характеристики

Управление моделями RSTAB в соответствии с процессом строительного производства
Определение геометрических граничных условий для индивидуальных строительных и рабочих условий
Доступ к загружениям, сочетаниям нагрузок и расчетным сочетаниям всех конструкций
Наложение различных моделей в виде пакета всех экстремальных значений
Опции сочетания в соответствии со следующими нормами:
- Еврокод
- DIN 18800:1990-11
- DIN 1045:1988-07
- DIN 1045-1:2008-08
- DIN 1052:1988-04
- по DIN 1055-100:2001-03
- ÖNORM
- Годность к эксплуатации (немасштабировано)
Конечные результаты в табличной и графической форме

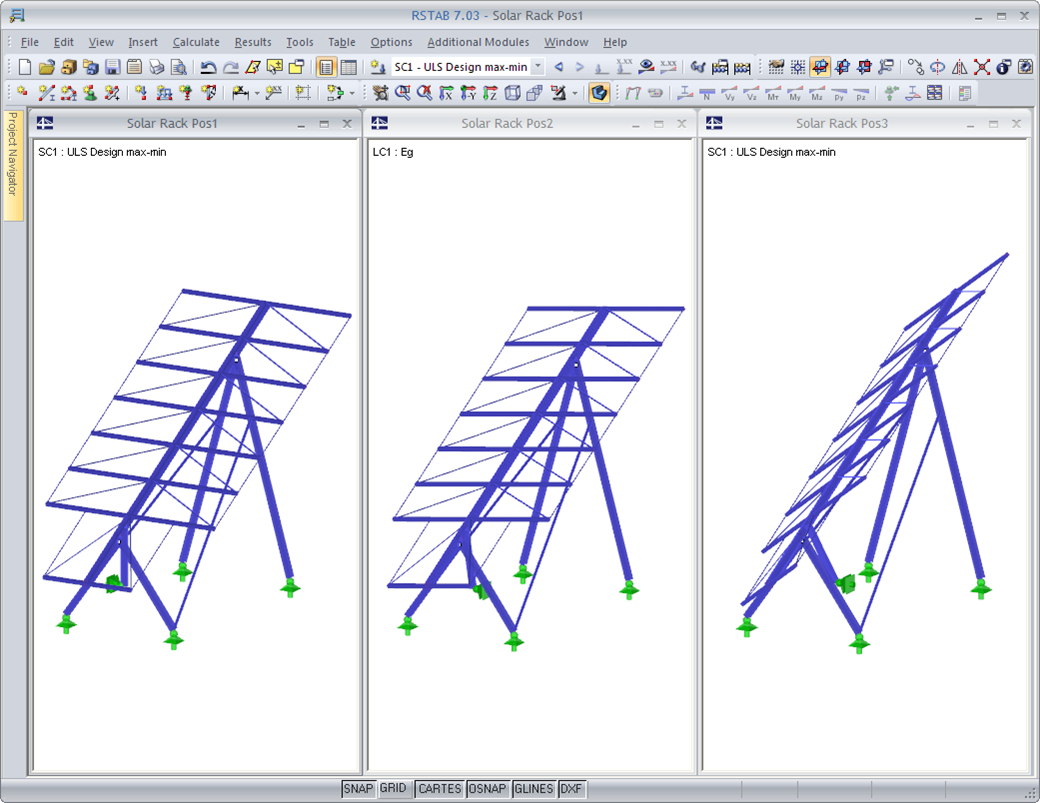

Положения с разными рабочими состояниями

SUPER-RC | Ввод данных

Основная модель создается и сохраняется под разными названиями, в зависимости от процесса строительства. Эти конструктивные модели затем используются для супер-сочетания. Наложение можно выполнить тем же способом, как и в случае расчетного сочетания в RSTAB.

При моделировании различных строительных и рабочих условий могут быть представлены различные геометрические предельные условия: например, возможно добавление или изъятие опор, стержней или упругого основания модели.

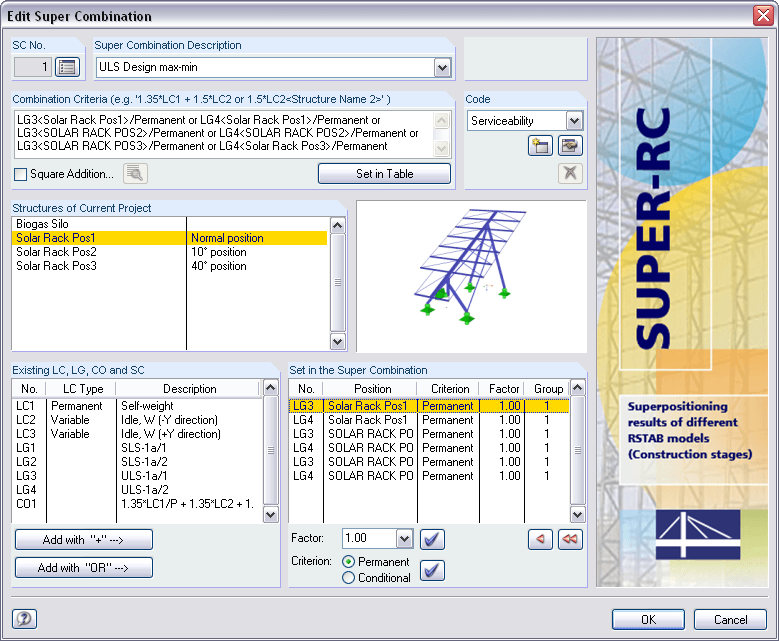

Überlagerung von Betriebszuständen mit Kombinationskriterium "oder"

SUPER-RC | Наложение

Для наложения необходимо выбрать один из интегрированных стандартов. Частичные коэффициенты надежности заданы по умолчанию. Также можно создать новую норму и сохранить ее с пользовательскими коэффициентами надежности.

Критерий комбинирования определяет, какие загружения, сочетания нагрузок и расчетные сочетания должны и в какой модели учитываться. Воздействия можно масштабировать с помощью коэффициентов и классифицировать как 'постоянные' или 'потенциальные'. Также возможны альтернативные анализы в форме 'или' суперпозиции. Графические изображения облегчают определение соответствующих моделей.

При определении экстремальных значений, SUPER-RC импортирует результаты конструкций и накладывают их в соответствии с критерием сочетания. Результаты сравниваются с использованием номеров стержней и узлов.

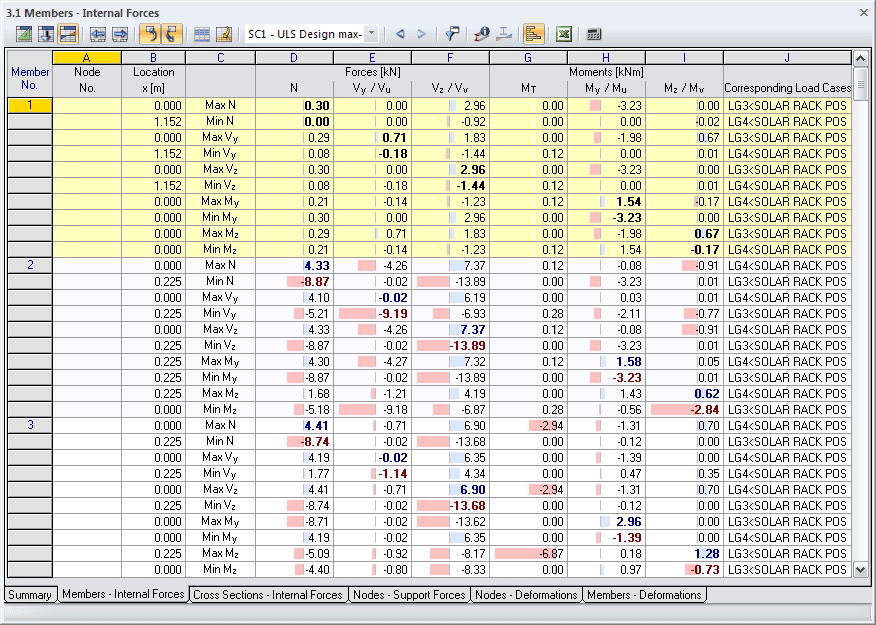

RSTAB-Tabelle 3.1 Stäbe-Schnittgrößen mit SK-Ergebnissen

SUPER-RC | Результаты

Максимальные и минимальные предельные величины (пакет) выводятся в численном и графическом виде. Вы можете внести их в общий печатный ротокол результатов RSTAB.

Вы также можете рассчитать внутренние силы в супер-сочетаниях многих дополнительных модулей RSTAB.
