Schnelle und intuitive Modellierung
Gesamtanzahl: 14
Querschnitts- und Materialbibliotheken mit Favoritenliste
Umfangreiche Querschnitts- und Materialbibliotheken erleichtern die Modellierung von Flächen- und Stabwerken. Diese Datenbanken können gefiltert sowie mit benutzerdefinierten Einträgen erweitert werden. Sonderprofile aus DICKQ und DUENQ lassen sich ebenfalls importieren und berechnen.
Zusammengesetzte und hybride Querschnitte
Es lassen sich zusammengesetzte Holz-Querschnitte definieren, z.B. U-, T-, I- und kastenförmige Träger. Die Verbindung der Einzelelemente kann als starr oder nachgiebig angesetzt werden. Es besteht weiterhin die Option der Wahl eines hybriden Querschnittes. Dabei werden im Untermenü den Einzelquerschnitten verschiedene Materialien zugeordnet.

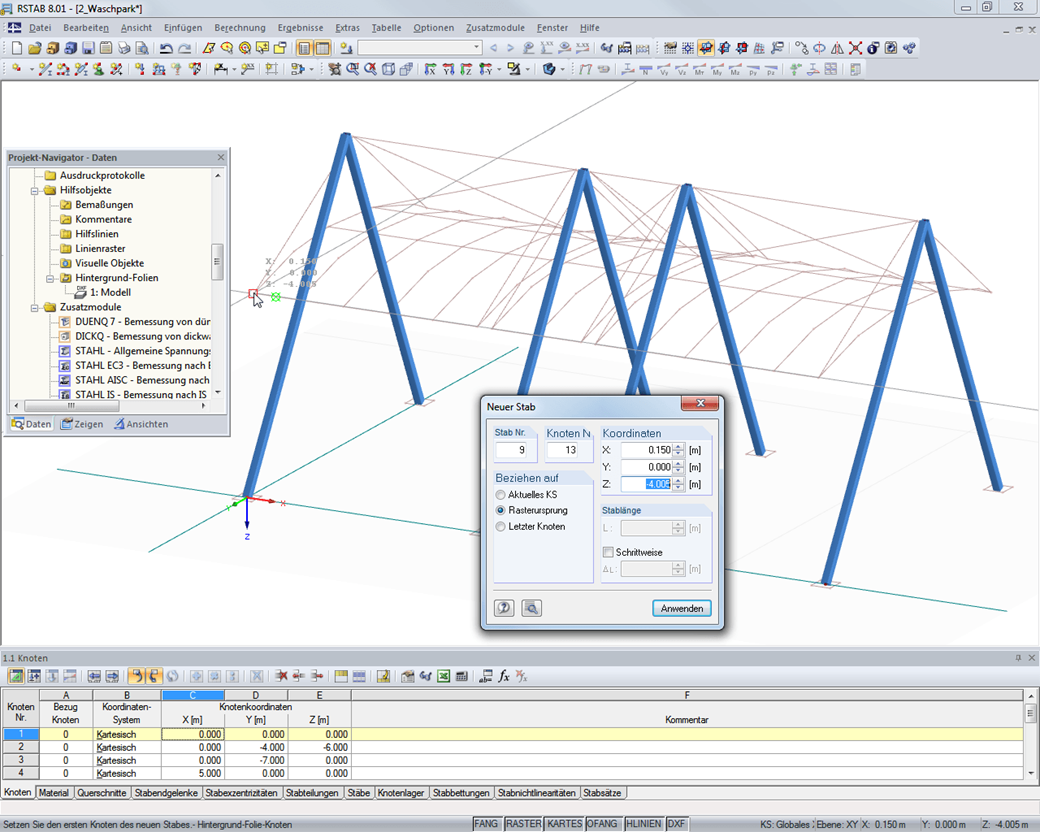

Hinterlegen von Folien
Hilfsmittel wie Objektfang, benutzerdefinierte Eingaberaster und Hilfslinien vereinfachen die grafische Eingabe. DXF-Dateien können als Linienmodell importiert oder als Folie hinterlegt werden, um gezielt Fangpunkte zu nutzen.
Hilfreiche Generierungstools
Generierungstools helfen bei der Eingabe parametrisierter Modelle wie z. B. Rahmen, Hallen, Fachwerkbinder, Wendeltreppen, Bögen oder Dächer. Bei vielen Generierern besteht zusätzlich die Möglichkeit, Lastfälle und Belastungen aus Gewicht, Schnee und Wind erzeugen zu lassen.
Optionale parametrische Eingabe
Für die effiziente Bearbeitung wiederkehrender Systeme bietet sich die parametrisierbare Eingabe an, die mit einer ebenfalls parametrisierbaren Hilfslinientechnik kombiniert werden kann: Strukturen lassen sich in Abhängigkeit von bestimmten Parametern erstellen und durch Ändern der Parameter an die neue Situation anpassen.
Einfaches Selektieren nach bestimmten Kategorien
Schaltflächen ermöglichen den direkten Wechsel von Blickrichtung und Arbeitsebene. Durch Zoomen, Drehen und Verschieben der Struktur kann schnell die passende Ansicht eingestellt werden. Ausschnitte tragen zur Übersichtlichkeit bei. Die inaktiven Objekte lassen sich dabei transparent im Hintergrund darstellen. Über die Selektion nach speziellen Kriterien werden auf einfache Weise Gruppierungen erzeugt.
Einfache Modelleingabe
Die Eingabe erfolgt im 1D-, 2D- oder 3D-Modell. Stabtypen wie Balken, Fachwerk- oder Zugstab erleichtern die Definition von Stabeigenschaften. Zur Modellierung von Flächen stehen in RFEM z. B. die Typen Standard, Orthotrop, Glas, Laminate, Starr, Membran usw. zur Verfügung.
Zudem kann in RFEM zwischen den Materialmodellen Isotrop linear elastisch, Isotrop plastisch 1D/2D/3D, Isotrop nichtlinear elastisch 1D/2D/3D, Orthotrop elastisch 2D/3D, Orthotrop plastisch 2D/3D (Tsai-Wu 2D/3D), Isotrop thermisch-elastisch, Isotropes Mauerwerk 2D und Isotrope Beschädigung 2D/3D gewählt werden.
Stab- und Lagernichtlinearitäten
Nichtlinearitäten wie Fließen, Reibung, Reißen, Schlupf etc. können für Stabendgelenke und Lagerungen vorgegeben werden. Zudem stehen spezielle Dialoge zur Verfügung, mit denen sich die Federsteifigkeiten von Stützen und Wänden aus den Geometrievorgaben ermitteln lassen.
Variable Stab- und Flächeneigenschaften
Stäbe können exzentrisch angeordnet, elastisch gebettet oder als starre Kopplungen definiert werden. Stabsätze erleichtern die Lastanordnung auf mehreren Stäben.
In RFEM sind auch Exzentrizitäten für Flächen möglich. Hier lassen sich zudem Knoten- und Linienlasten in Flächenlasten umwandeln. Flächen können in Teilflächen sowie Stäbe in Flächen zerlegt werden.
Wind- und Schneelastgenerierung nach Eurocode
Für Stabwerke stehen Lastgenerierer zur Erzeugung von Windlasten nach EN 1991-1-4 und Schneelasten nach EN 1991-1-3 zur Verfügung. Die Lastfälle werden je nach Dachform gebildet. Ein weiterer Generierer erzeugt Ummantelungslasten (Eis). Wiederkehrende Lastkombinationen können als Schemata abgespeichert werden.
Optionale automatische Umnummerierung von Objekten
Die Nummerierung der Strukturobjekte, wie Knoten und Stäbe, kann nachträglich angepasst werden. Dabei lassen sich die Objekte automatisch, entsprechend der gewählten Prioritäten (Achsenrichtungen), neu nummerieren.
Einfache Modellkontrolle
Stäbe lassen sich verlängern oder grafisch teilen. Die Modellkontrolle entdeckt schnell Eingabefehler wie identische Knoten oder doppelte Stäbe und beseitigt diese. Stäbe, die sich schneiden, können während der Eingabe automatisch verbunden werden. Mit der Messfunktion lassen sich Längen und Winkel von Stäben und Flächen (nur RFEM) ermitteln.
Diverse Lastarten
Für Stab- und Flächenlasten stehen vielfältige Lastarten zur Verfügung (Kraft, Moment, Temperatur, Vorkrümmung etc.). Stablasten können Stäben, Stabsätzen oder Stablisten zugewiesen werden. Bei Imperfektionen lassen sich Schiefstellung und Vorkrümmung nach Eurocode oder der amerikanischen Norm ANSI/AISC 360 ermitteln.
Optionales Regenerieren des Modells
Die Struktur kann im aktiven Rendering bearbeitet werden. Die Funktion 'Modell regenerieren' ist hilfreich, kleine Abweichungen von Knotenkoordinaten zu korrigieren.
