Schnelle und einfache Lastgenerierung
Gesamtanzahl: 6
Schneelastgenerierer
Auf Flach-/Pultdächer sowie Satteldächer lassen sich Schneelasten als Stablasten generieren.
Dabei können Zusatzschneelasten wie Schneeverwehung, Schneeüberhang, Schneefanggitter berücksichtigt werden.
Es stehen folgende Normen zur Verfügung:
-
EN 1991-1-3 (inkl. Nationale Anhänge)
-
DIN 1055-5
-
CTE DB-SE-AE
-
ASCE/SEI 7-16

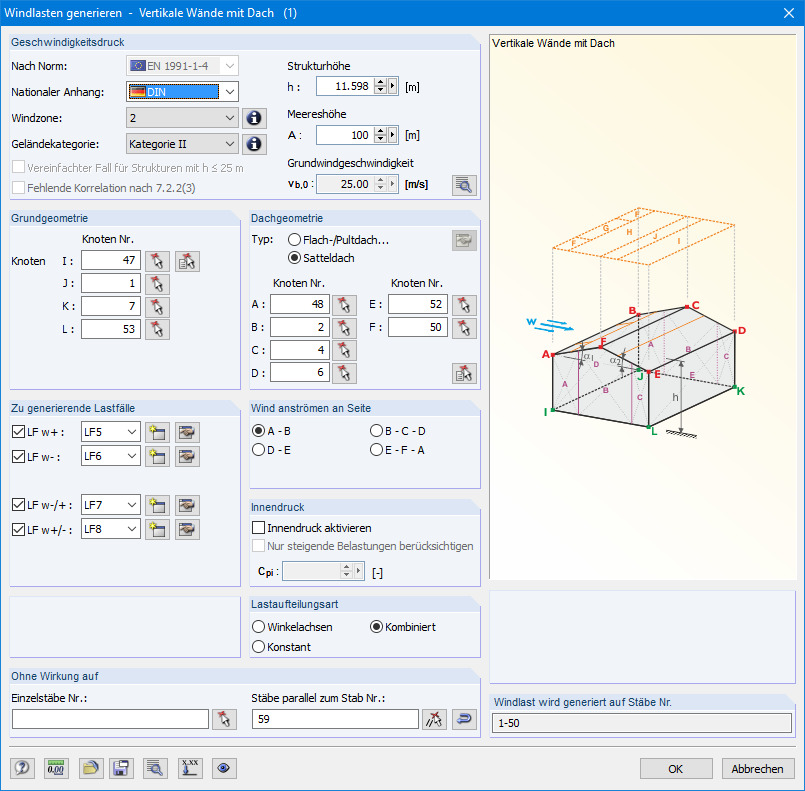

Windlastgenerierer
Auf folgende Bauteile können automatisch Windlasten (optional mit Innendruck für offene Gebäude) als Stablasten generiert werden:
- Vertikale Wände
- Flachdächer
- Pultdächer
- Sattel-/Trogdächer
- Vertikale Wände mit Dach
Es stehen folgende Normen zur Verfügung:
-
EN 1991-1-4 (inkl. Nationale Anhänge)
-
DIN 1055-4
-
CTE DB-SE-AE
-
ASCE/SEI 7-16

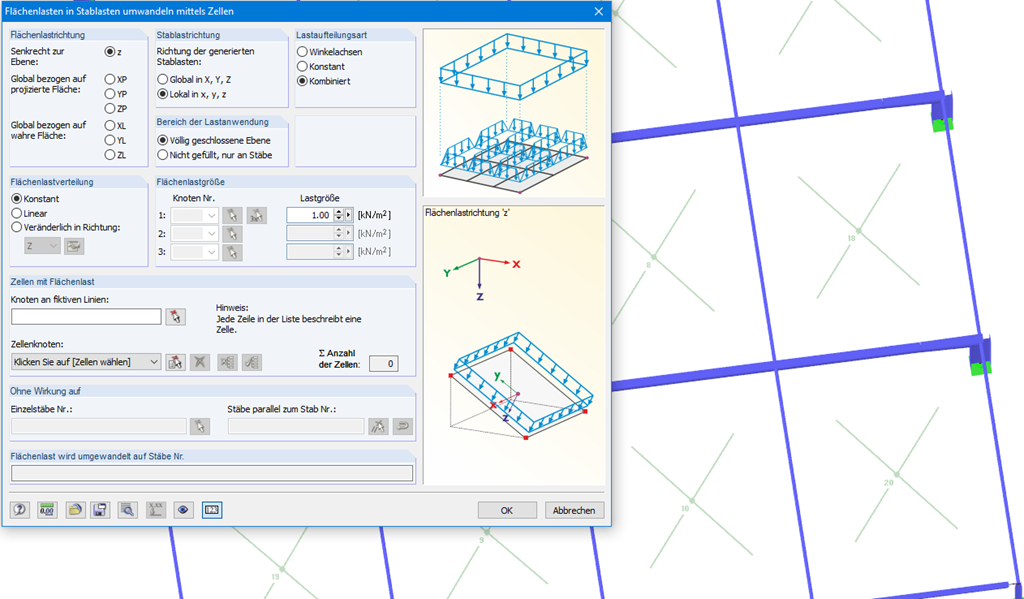

Stablasten aus Flächenlasten generieren
Es lassen sich Flächenlasten automatisch in Stablasten umwandeln. Dazu stehen 2 Möglichkeiten zur Verfügung:
- Stablasten aus Flächenlast mittels Ebene
- Stablasten aus Flächenlast mittels Zellen
Je nachdem welcher Befehl gewählt wurde, muss entweder eine Ebene über Eckknoten definiert werden oder es werden Zellen in der Grafik ausgewählt. Die Flächenlast kann entweder auf die gesamte Fläche oder nur die effektive bzw. projizierte Fläche der Stäbe angesetzt werden.
RFEM – Online-Handbuch Stablasten aus Flächenlast mittels Ebene
Stablasten aus freier Linienlast generieren
Mit diesem Generierer können z. B. für Trägerroste freie Linienlasten (bspw. aus Förderbändern) definiert und anteilsmäßig auf Stäbe umgelegt werden.
Weitere Informationen
Stablasten aus Ummantelung generieren
Es können Ummantelungslasten, z. B. aus Eislasten, Beschichtungen etc. als Stablast generiert werden.
Dazu ist lediglich die Dicke und das spezifische Gewicht der Ummantelung anzugeben.
Handbuch RFEM 5

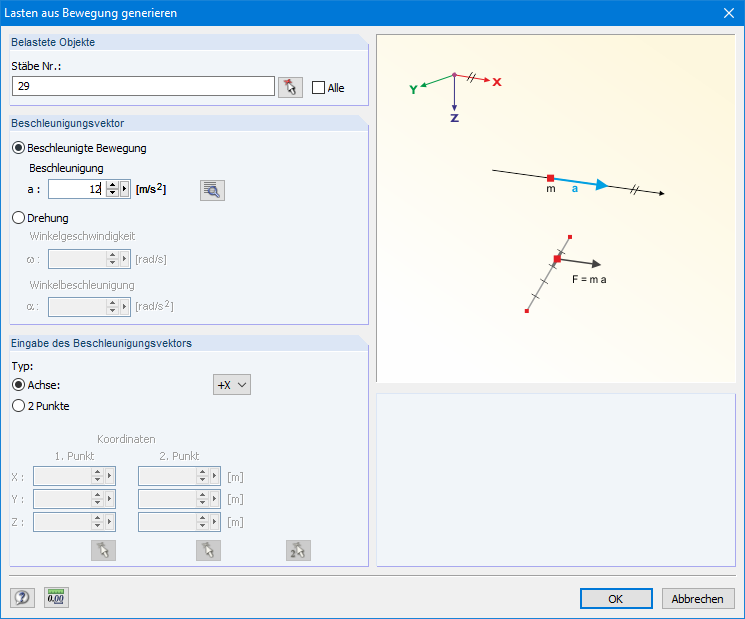

Lasten aus beschleunigten Bewegungen generieren
Dieser Generierer erzeugt Lasten infolge einer Beschleunigung oder Rotation (z. B. aus Turmdrehkranen), die auf bestimmte Objekte des Modells wirkt.
Die Masse wird aus dem Eigengewicht ermittelt.
Weitere Informationen
