Geração de cargas simples e rápida
Gerador de cargas de neve
As cargas de neve em coberturas de uma e duas águas podem ser criadas como cargas de barra.
Cargas de neve adicionais, tais como acumulações de neve, neve que sobressai e guarda-neves podem também ser consideradas.
As seguintes normas podem ser selecionadas:
- 1991-1-3 (incl. Anexos nacionais)
- DIN 1055-5
- CTE DB-SE-AE
- ASCE/SEI 7-16
Gerador de cargas de vento
É possível aplicar automaticamente cargas de vento nos seguintes elementos estruturais (opcionalmente com pressão interior para edifícios abertos) na forma de cargas de barra:
- Paredes verticais
- Coberturas planas
- Coberturas de uma água
- Coberturas de duas águas/coberturas invertidas

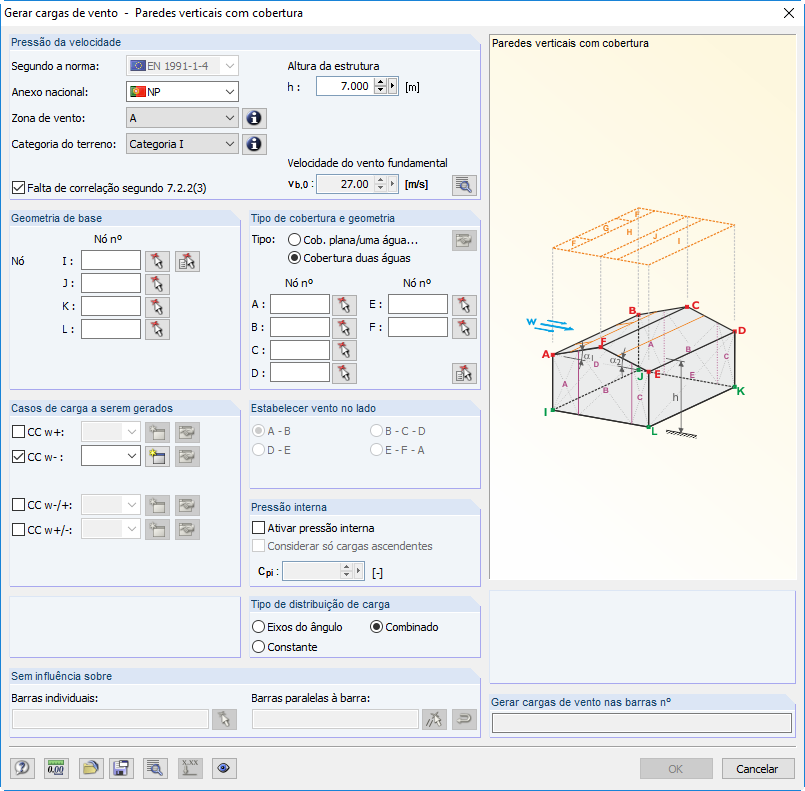

- Paredes verticais com cobertura
As seguintes normas podem ser selecionadas:
- 1991-1-3 (incl. Anexos nacionais)
- DIN 1055-4
- CTE DB-SE-AE
- ASCE/SEI 7-16
Cargas de barra de cargas de superfície
As cargas de superfície podem ser transformadas automaticamente em cargas de barra. Para tal, estão à disposição duas opções:
- Cargas de barra a partir de cargas de superfície através de um plano

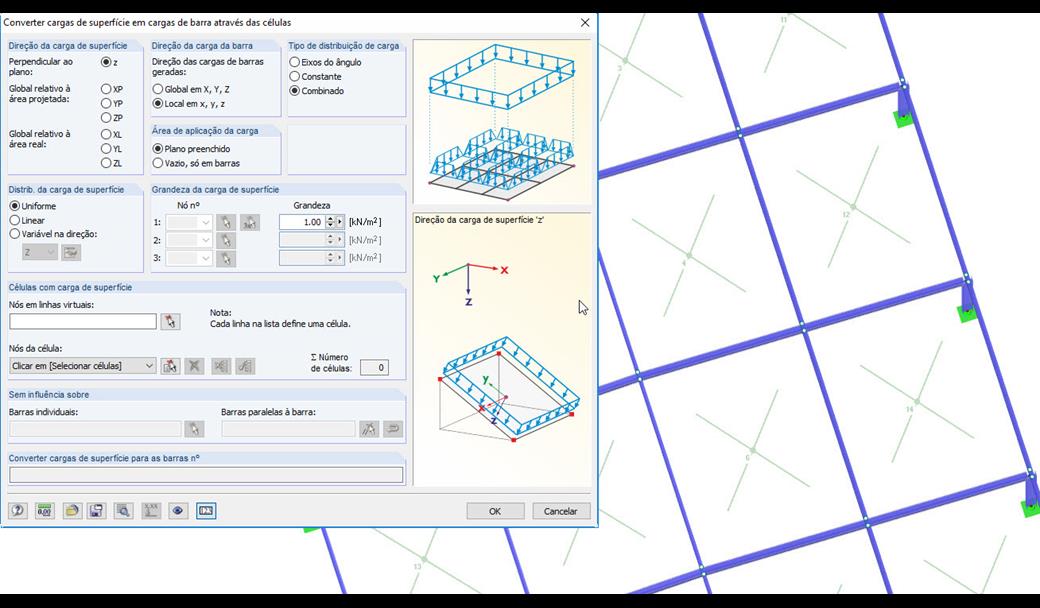

- Cargas de barra a partir de cargas de superfície através de células
Dependendo da opção selecionada, é necessário definir um plano através de um nó de canto ou selecionar células no gráfico. A carga de superfície pode ser aplicada à superfície inteira ou só às superfícies efetivas ou projetadas das barras.
Manual online do RFEM | Cargas de barra a partir de carga de superfície através do planoGerar cargas de barra a partir de carga de linha livre

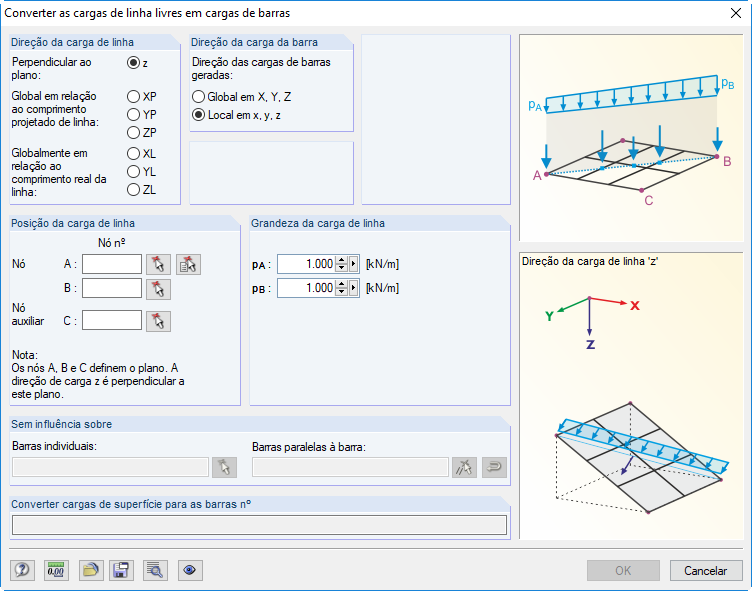

Com este gerador pode, por exemplo para grelhas, definir cargas de linha livres (por exemplo, a partir de correias transportadoras) proporcionais às barras.
Mais informaçãoGerar cargas de barra a partir de revestimentos

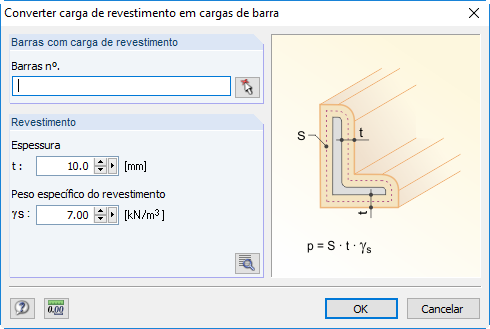

As cargas de revestimento podem ser criadas como cargas de barras a partir de, por exemplo, cargas de gelo, recobrimentos etc.
Para tal, só é necessário indicar a espessura e o peso específico do revestimento.
Manual do RFEM 5Gerar cargas a partir de movimentos acelerados
Este gerador cria cargas como resultado de uma aceleração ou rotação (por exemplo, de gruas de torre) que atua em objetos específicos do modelo.
A massa é determinada a partir do peso próprio.
Mais informação
