Rychlé a snadné generování zatížení
Celkový počet: 6
Generátor zatížení sněhem
Zatížení sněhem lze generovat jako prutová zatížení působící na ploché/pultové nebo sedlové střechy.
Přitom lze zohlednit přídavná zatížení sněhem jako sněhové návěje, sněhové převisy nebo zachytávače sněhu.
K dispozici máte následující normy:
-
1991-1-4 (včetně národních příloh)
-
DIN 1055-5
-
CTE DB-SE-AE
-
ASCE/SEI 7-16

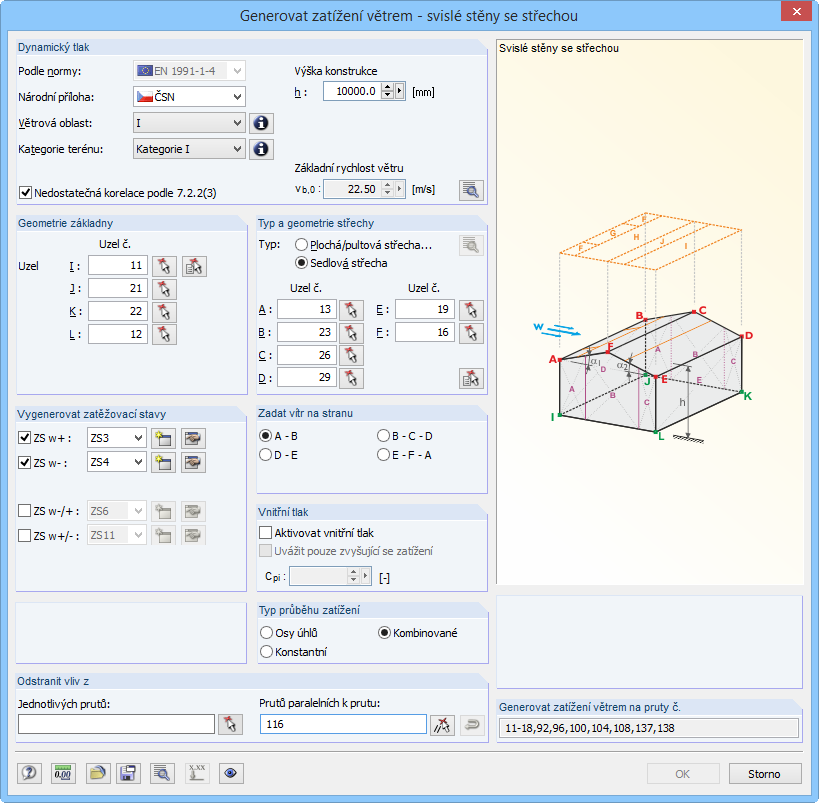

Generátor zatížení větrem
Zatížení větrem lze automaticky generovat jako prutová zatížení působící na následující konstrukční prvky (s možností aktivovat vnitřní tlak u otevřených budov):
- Svislé stěny
- Ploché střechy
- Pultové střechy
- Sedlové/korýtkové střechy
- svislé stěny se střechou
K dispozici máte následující normy:
-
1991-1-4 (včetně národních příloh)
-
DIN 1055-4
-
CTE DB-SE-AE
-
ASCE/SEI 7-16

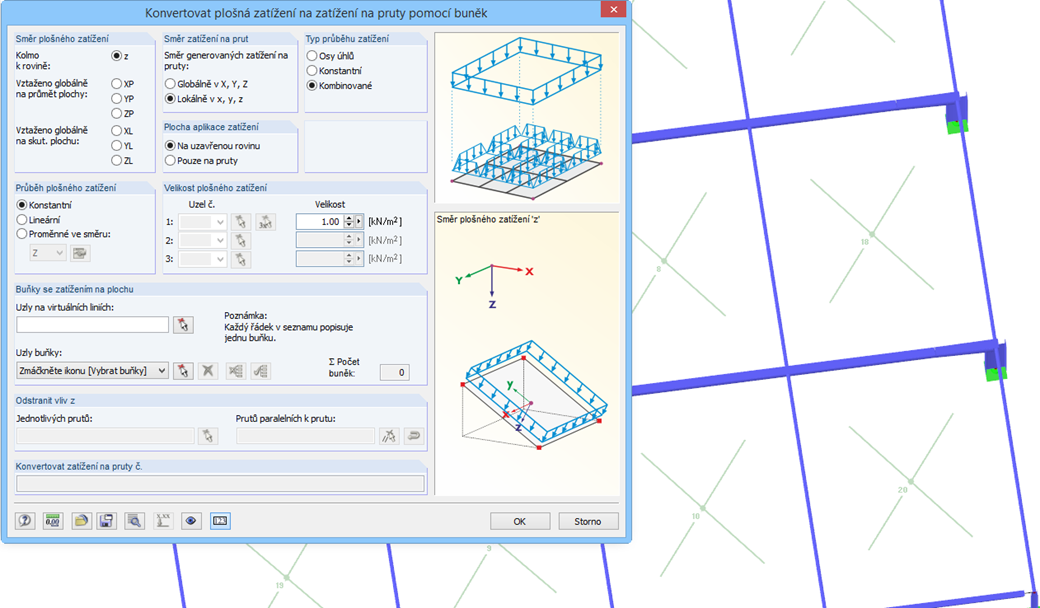

Generování zatížení na pruty z plošných zatížení
Plošná zatížení lze automaticky převést na zatížení na pruty. K dispozici jsou dvě možnosti:
- Zatížení na pruty z plošného zatížení prostřednictvím roviny
- Zatížení na pruty z plošného zatížení pomocí buněk
V závislosti na vybrané funkci je třeba zadat buď rovinu pomocí rohových uzlů anebo je třeba vybrat v grafickém okně příslušné buňky. Plošné zatížení lze aplikovat na celou plochu anebo případně pouze na účinnou plochu prutů nebo na její průmět.
Online manuál programu RFEM | Zatížení na pruty z plošného zatížení pomocí roviny

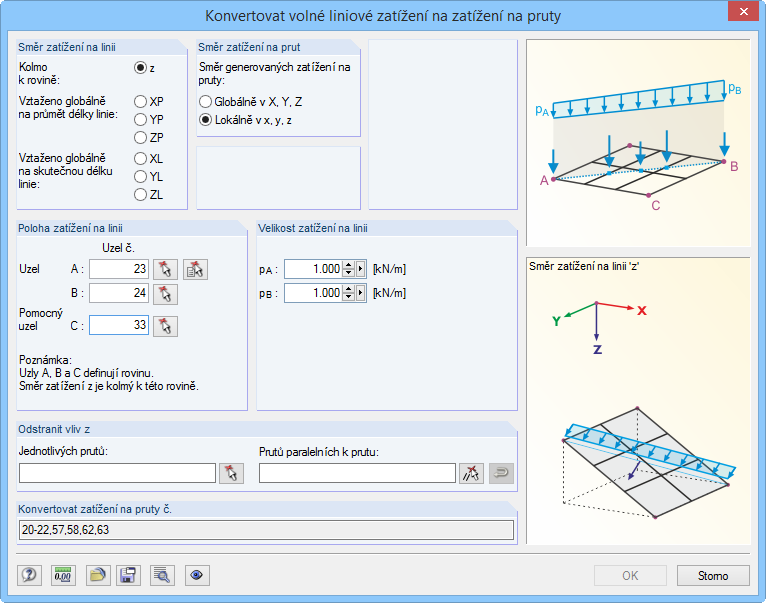

Generování zatížení na pruty z volného zatížení na linii
Pomocí tohoto generátoru lze například pro rošty definovat volná liniová zatížení (např. od pásových dopravníků) a poměrná zatížení na pruty.
Více informací

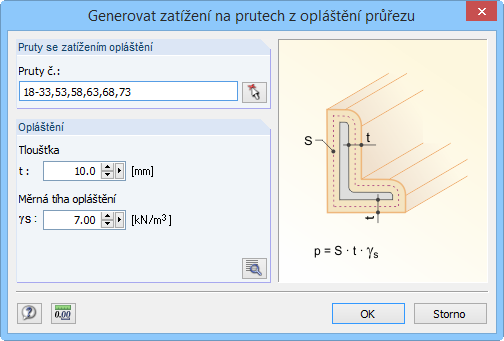

Generování zatížení na pruty ze zatížení pláštěm průřezu
Ze zatížení pláštěm průřezu například při zatížení námrazou, při vrstvení a podobně lze generovat zatížení na pruty.
Je přitom třeba zadat pouze tloušťku a měrnou tíhu opláštění.
Manuál k programu RFEM 5
Generování zatížení ze zrychleného pohybu
Daný generátor vytváří zatížení od zrychlení nebo rotace (např. u věžových otočných jeřábů), která působí na vybrané konstrukční prvky.
Hmota se přitom stanoví na základě vlastní tíhy.
Více informací
