Výkonné nástroje pro rychlé a intuitivní modelování
Celkový počet: 14
Databáze průřezů a materiálů včetně oblíbených položek
Rozsáhlé databáze průřezů a materiálů usnadňují modelování prutových a plošných konstrukcí. Tyto databáze lze filtrovat a rozšiřovat o uživatelsky definované položky. Zároveň lze importovat a analyzovat speciální průřezy vytvořené v SHAPE‑THIN a SHAPE‑MASSIVE.
Složené a hybridní průřezy
Definovat lze složené dřevěné průřezy, například U-, T, I a komorové nosníky. Spojení jednotlivých dílů může být tuhé nebo poddajné. Dále lze zvolit hybridní průřezy: V samostatném dialogu se jednotlivým dílům přiřadí různé materiály.

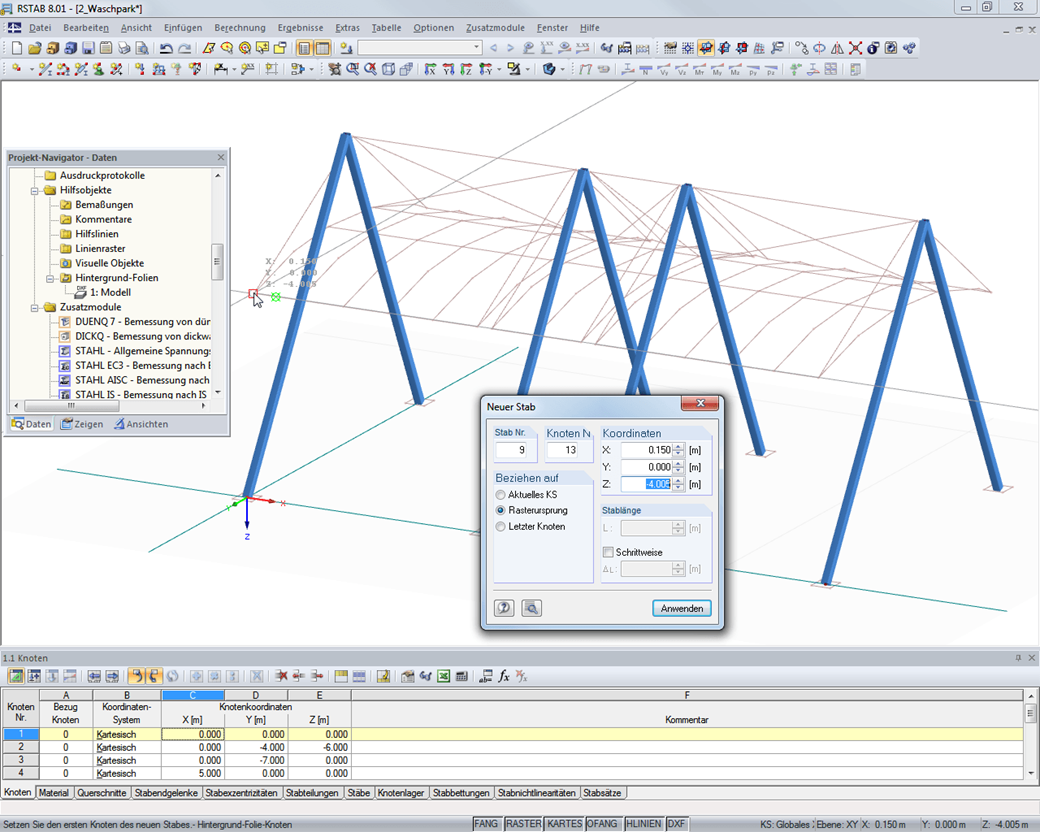

Vložení hladin na pozadí
Pomocné nástroje, jako jsou úchopy objektů, uživatelské rastry a vodicí linie, zjednodušují grafické zadávání. Soubory typu DXF lze importovat jako drátěné modely nebo jako hladiny na pozadí, což umožňuje využití úchopových bodů.
Užitečné nástroje pro generování
Nástroje pro generování usnadňují zadávání parametrických modelů, například rámových konstrukcí, hal, příhradových nosníků, točitých schodišť, oblouků nebo střech. Mnoho generátorů navíc nabízí možnost vytvářet zatěžovací stavy a zatížení z vlastní tíhy, sněhu a větru.

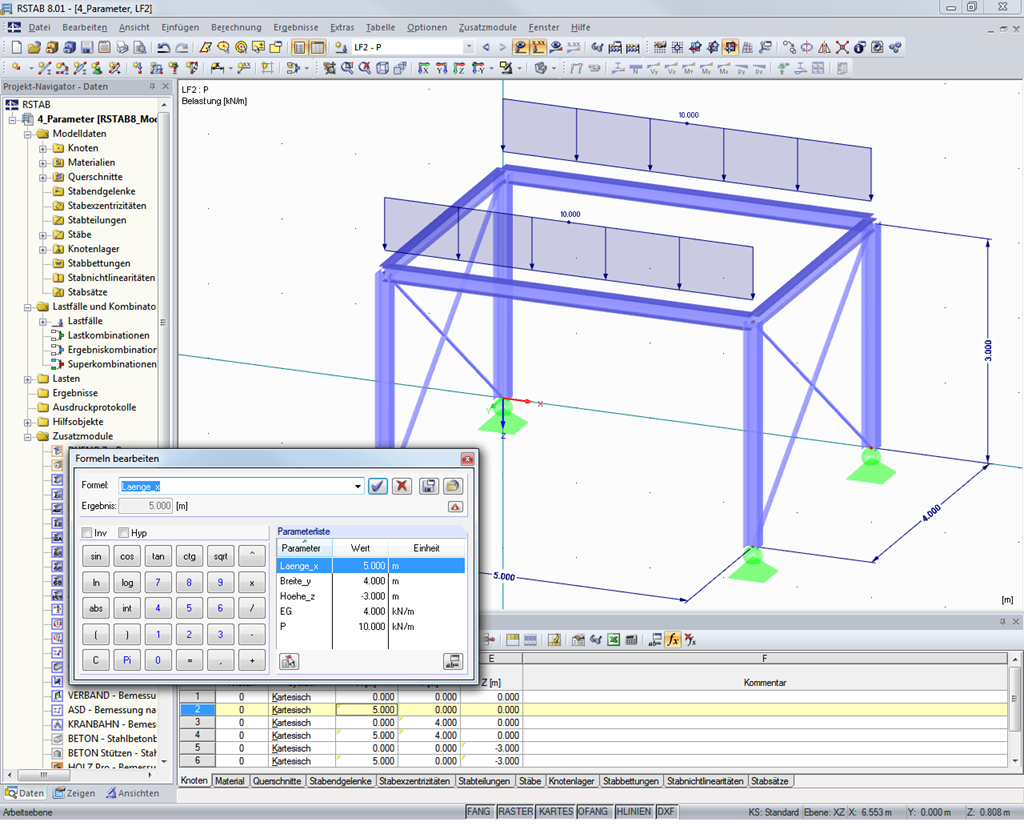

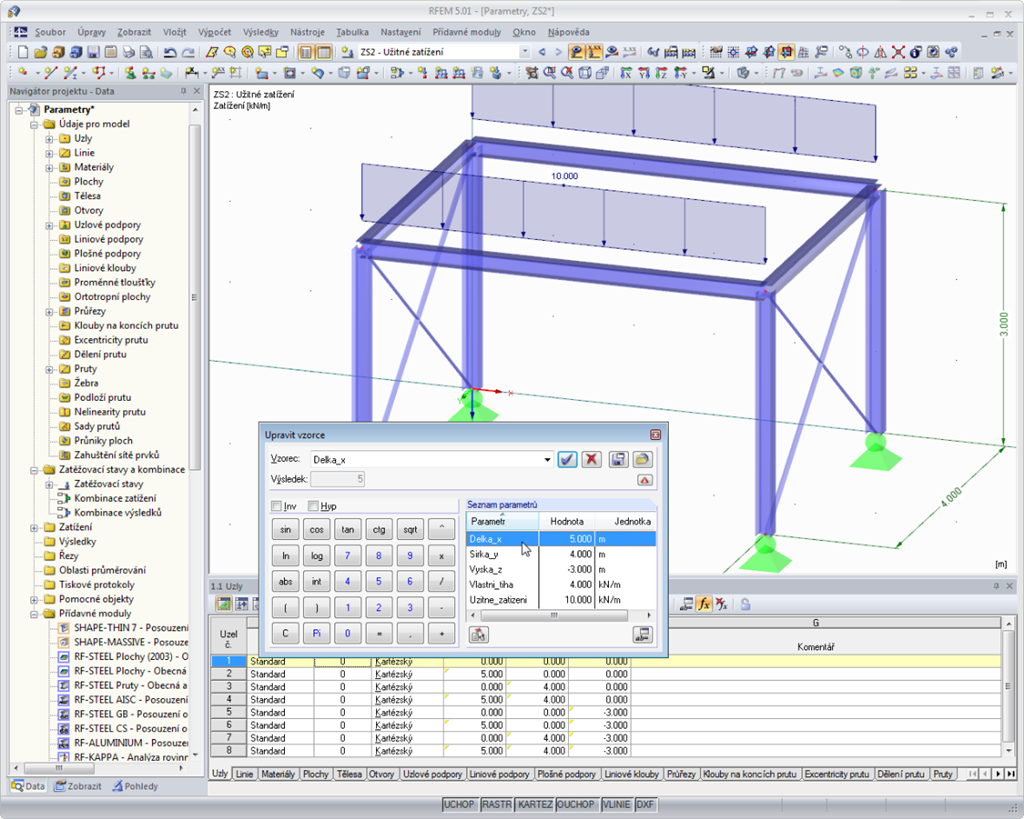

Možnost parametrického zadávání
Pro efektivní práci s opakujícími se konstrukčními systémy se nabízí možnost parametrického zadávání dat, které lze kombinovat s rovněž parametricky nastavitelnými vodicími liniemi. Konstrukce lze vytvářet pomocí určitých parametrů. Jejich úpravou lze pak konstrukci uzpůsobit nové situaci.
Snadný výběr podle určitých kritérií
Různá tlačítka umožňují okamžitou změnu perspektivy a pracovní roviny. Přiblížením, otáčením a posouváním konstrukce lze rychle upravit příslušný pohled. Jednotlivé pohledy přispívají k celkové přehlednosti modelu. Neaktivní objekty je možné nechat částečně průhledné na pozadí. Výběr konstrukčních prvků podle zvláštních kritérií představuje snadný způsob seskupování objektů.

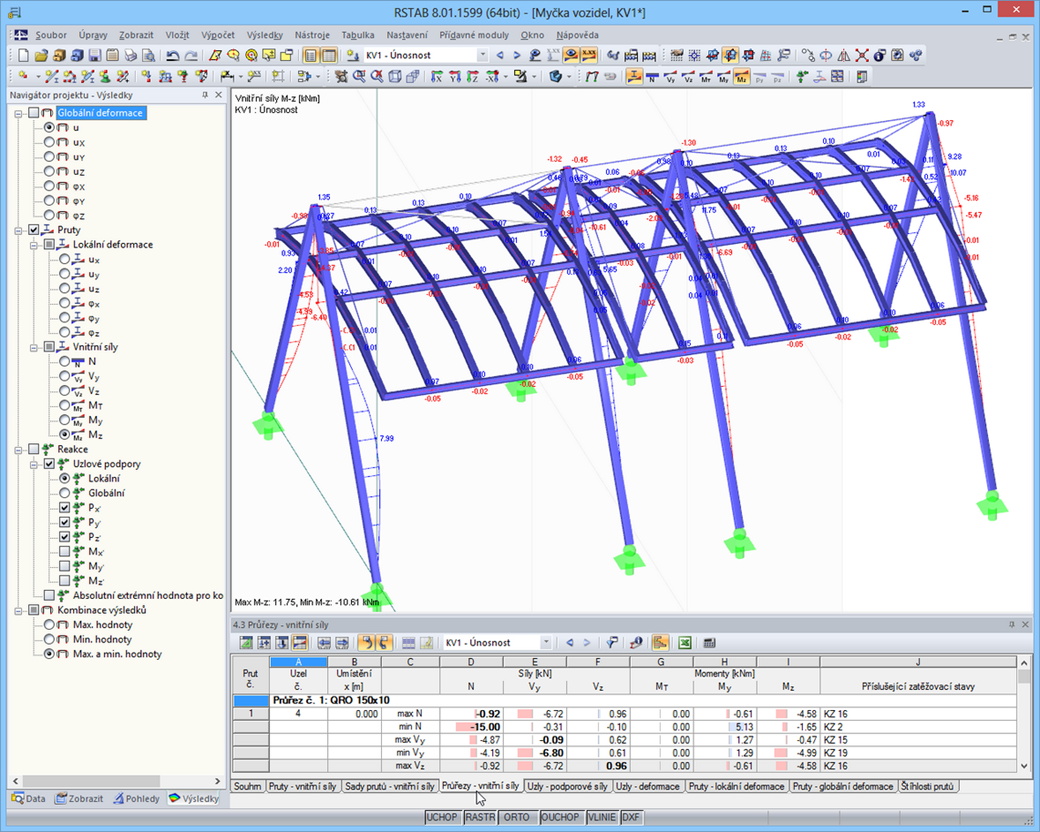

Jednoduché zadávání modelu
Konstrukce se zadávají jako 1D, 2D nebo 3D modely Typy prutů, například nosníky, příhradové pruty nebo tahové pruty, usnadňují zadání vlastností prutů. Pro modelování ploch nabízí RFEM například typy Standardní, Ortotropní, Skleněné, Laminátové, Tuhé, Membránové atd.

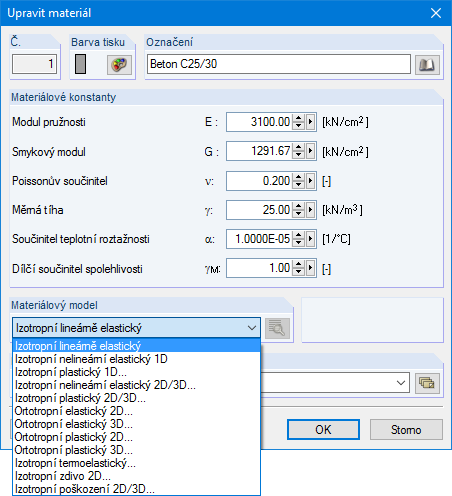

Dále lze v programu RFEM vybírat mezi materiálovými modely Izotropní lineárně elastický, Izotropní plastický 1D/2D/3D, Izotropní nelineární elastický 1D/2D/3D, Ortotropní elastický 2D/3D, Ortotropní plastický 2D/3D (Tsai-Wu 2D/3D), a Izotropní tepelně elastický, Izotropní zdivo 2D a Izotropní poškození 2D/3D.
Nelinearity prutů a podpor
U kloubů na koncích prutů a u podpor lze zadat nelinearity, jako je tečení, tření, kolaps, prokluz atd. K dispozici jsou dále zvláštní dialogy, které slouží ke stanovení tuhosti sloupů a stěn ze zadaných geometrických údajů.
Proměnlivé vlastnosti prutů a ploch

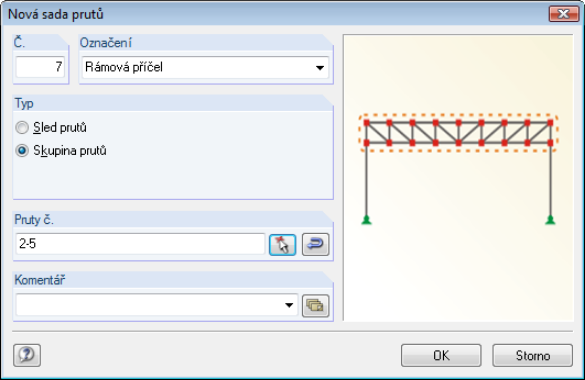

Pruty lze uspořádat excentricky, definovat s pružným uložením nebo jako tuhé spojení. Sady prutů usnadňují zadávání zatížení na více prutech najednou.
V programu RFEM lze definovat také excentricity u ploch. Zatížení na uzly nebo na linie lze převést na plošná zatížení. Dále je možné rozložit plochy na několik dílčích ploch nebo pruty na plochy.
Generování zatížení větrem a sněhem podle Eurokódu
Pro prutové konstrukce jsou k dispozici generátory zatížení, které vytváří zatížení větrem podle normy EN 1991‑1‑4 a zatížení sněhem podle EN 1991‑1‑3. Zatěžovací stavy se generují v závislosti na tvaru střechy. Další generátor vytváří zatížení pláštěm (v důsledku námrazy). Opakující se kombinace zatížení je možné uložit jako kombinační schémata.
Možnost automatického přečíslování objektů
Číslování konstrukčních objektů, například uzlů a prutů lze upravit i následně. Objekty se přitom automaticky přečíslují podle zvolených priorit (směrů os).
Snadná kontrola modelu
Pruty se mohou graficky prodloužit nebo rozdělit. Kontrola modelu rychle odhalí chyby zadání, jako jsou identické uzly nebo dvojité pruty, a odstraní je. Křížící se pruty mohou být při zadávání automaticky spojeny. Funkce měření umožňuje určit vzdálenosti a velikosti úhlů pro pruty a plochy (pouze RFEM).
Různé typy zatížení

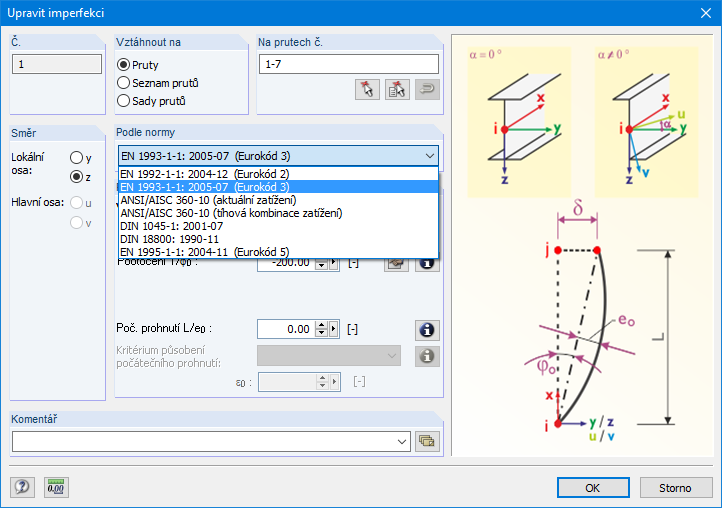

Pro zatížení na pruty a plochy jsou k dispozici různé typy zatížení (síla, moment, teplota, nadvýšení atd.). Zatížení na pruty lze přiřadit prutům, sadám prutů a seznamům prutů. V případě imperfekcí se pootočení a zakřivení určí podle Eurokódu nebo americké normy ANSI/AISC 360.
Volitelná regenerace modelu
Model se může upravovat v aktivním renderování. Funkce 'Regenerovat model' vám může pomoci opravit malé odchylky v souřadnicích uzlů.
