Herramientas útiles para la generación rápida de estructuras
Total de artículos: 14

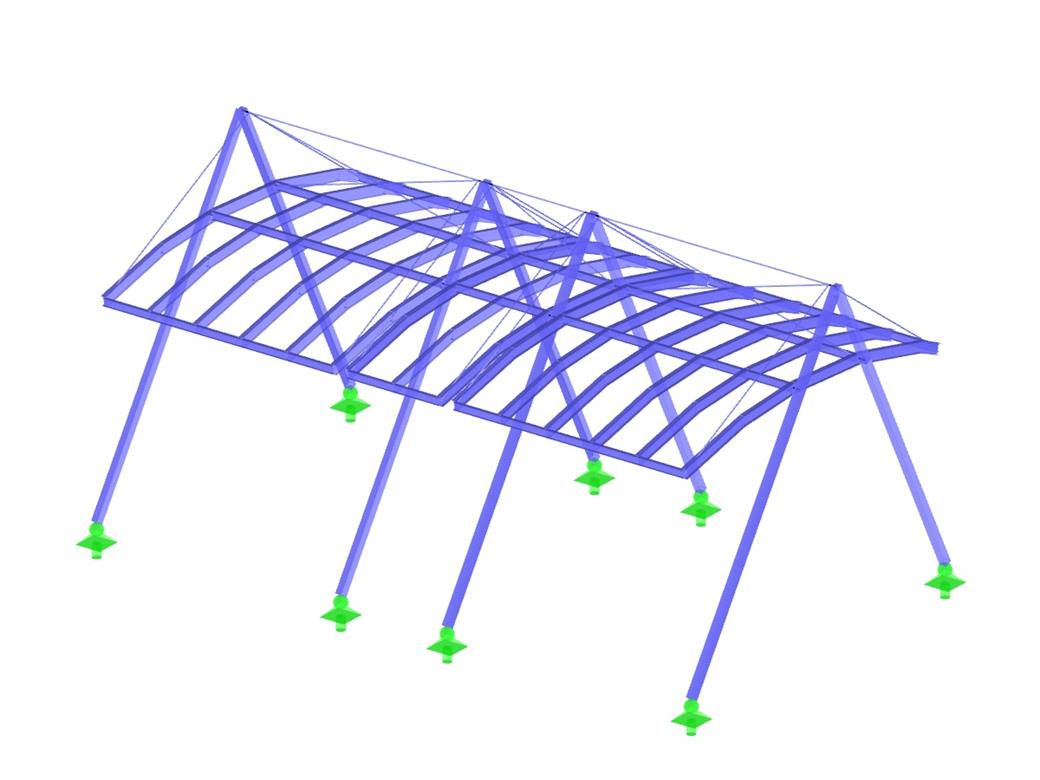

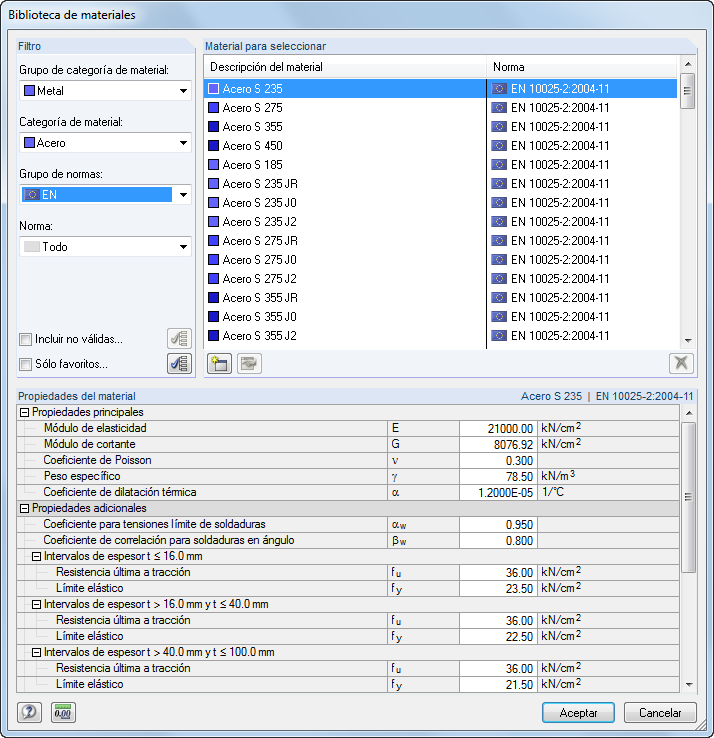

Secciones transversales y materiales incluyendo favoritos
Las extensas bibliotecas de secciones y materiales facilitan el modelado de estructuras de placas y vigas. Estas bases de datos se pueden filtrar y ampliar con entradas definidas por el usuario. Las secciones especiales de SHAPE-THIN y SHAPE-MASSIVE pueden importarse y calcularse.
Perfiles combinados y secciones híbridas
Puede definir secciones de madera armadas, por ejemplo, vigas en U, en T, en I y en cajón. Los elementos individuales están conectados por empotramientos o uniones semirrígidas. Además, están disponibles secciones híbridas. En este caso, un submenú proporciona una opción para asignar materiales diferentes a las partes individuales de la sección.

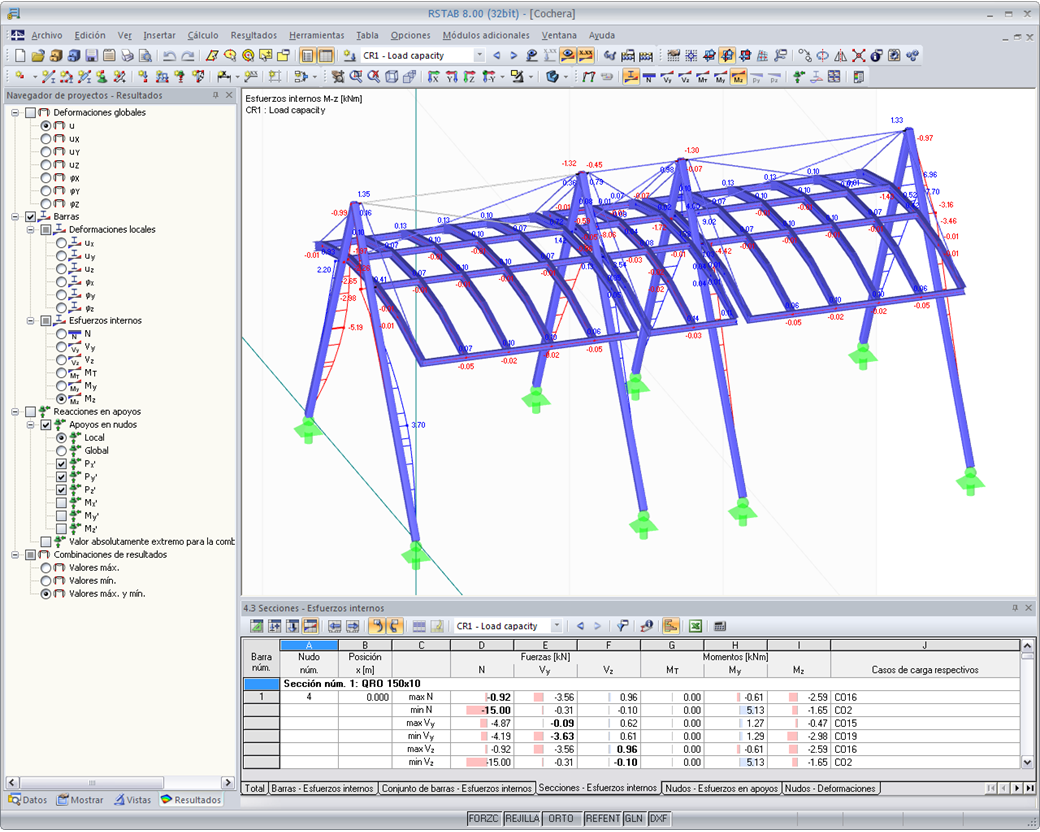

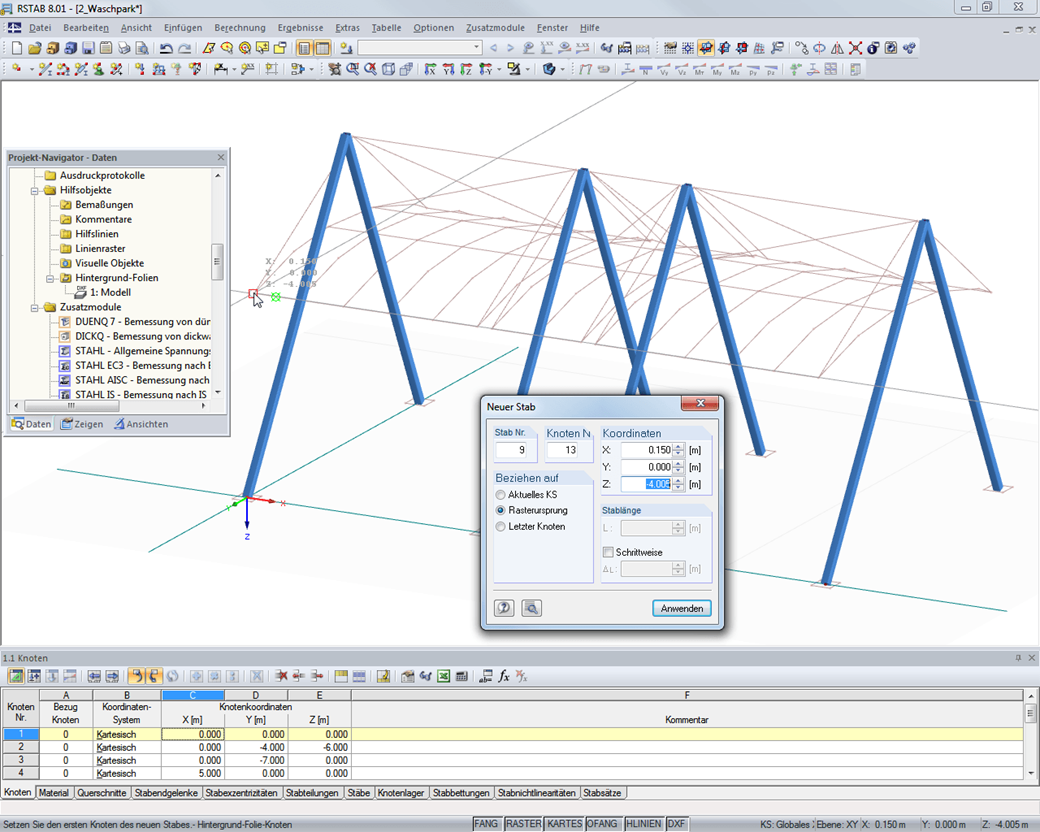

Trabajo con capas
Hay varias herramientas, como la referencia a objetos, las rejillas de entrada definidas por el usuario y las líneas auxiliares, que facilitan la entrada gráfica de datos estructurales. Los archivos DXF se pueden importar como modelos de líneas o usar como plantillas de fondo para que sean aprovechadas directamente con el forzado de los puntos específicos.

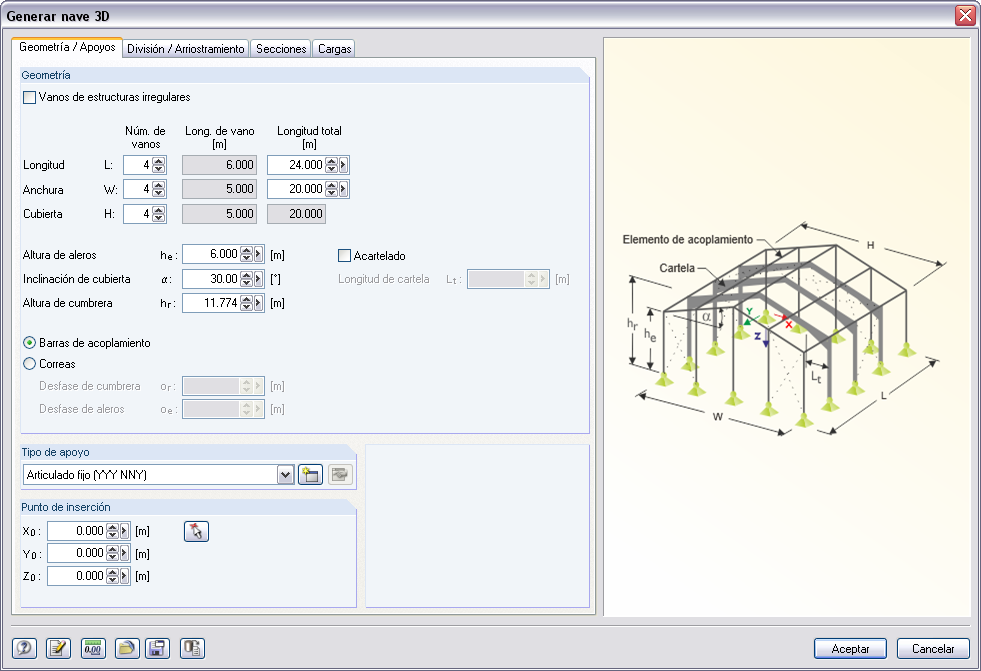

Herramientas útiles para la generación
Las herramientas de generación de estructuras 2D y 3D facilitan la entrada de modelos paramétricos tales como pórticos, naves, galpones, entramados, escaleras de caracol, arcos, cubiertas y bóvedas. Asimismo, muchos generadores de estructuras permiten la creación de casos de carga y acciones resultantes del peso propio, nieve y viento.

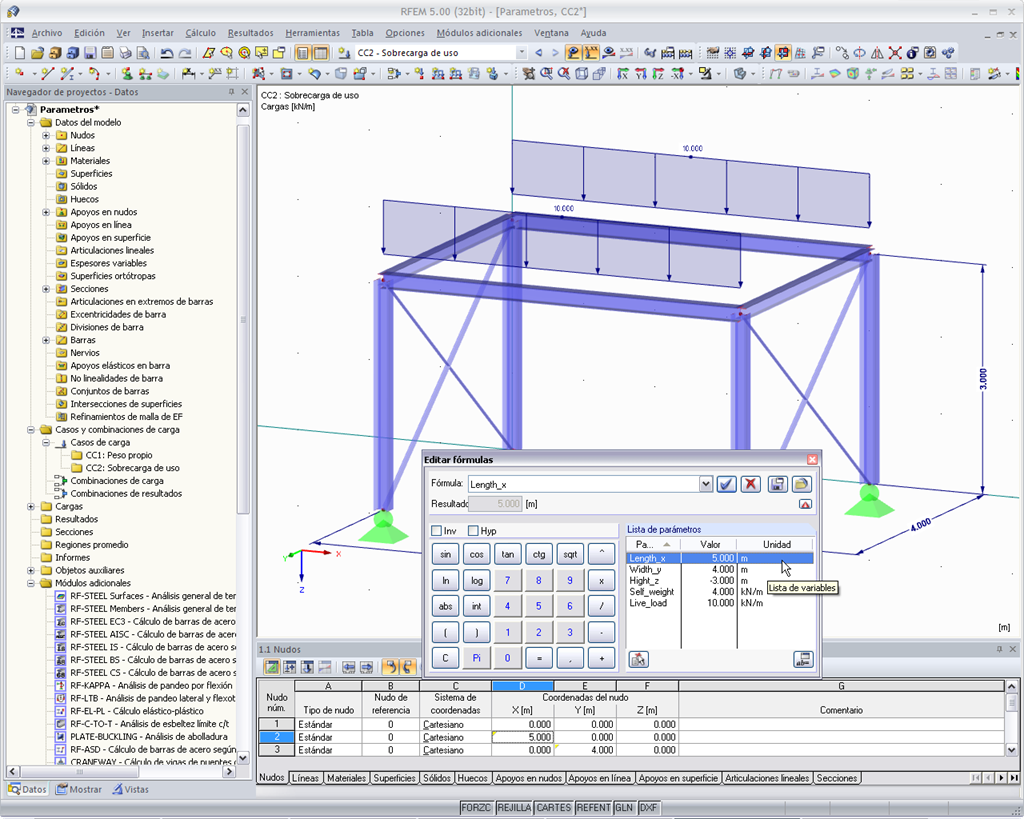

Entrada de datos paramétrica opcional
Para la edición eficiente de sistemas recurrentes, RFEM proporciona una entrada parametrizada, que se puede combinar con un método de líneas auxiliares parametrizable. Se pueden crear modelos utilizando parámetros especiales y ajustados a una nueva situación al modificar los parámetros.

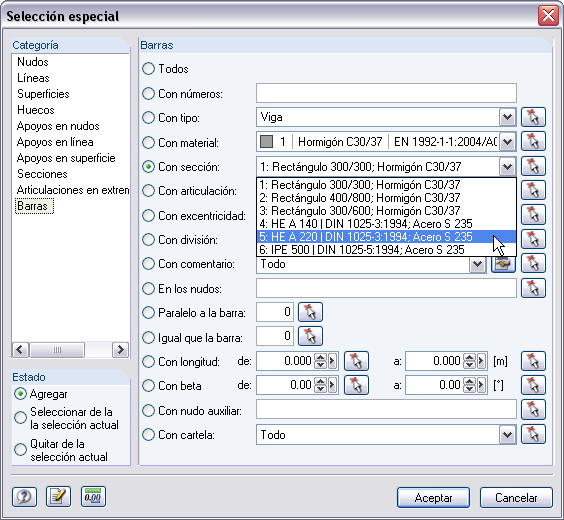

Selección simple según ciertas categorías
Existen varios botones para cambiar directamente la perspectiva y el plano de trabajo. Al hacer zoom, girar y desplazar la estructura, puede ajustar rápidamente la vista apropiada. Las vistas parciales representan las partes estructurales específicas de forma clara. Los objetos inactivos se pueden hacer transparentes en el fondo. Al seleccionar los elementos estructurales de acuerdo con criterios especiales, es posible agrupar los objetos fácilmente.
Introducción sencilla del modelo
Las estructuras se introducen como modelos 1D, 2D o 3D. Los tipos de barras como vigas, cerchas o barras a tracción facilitan la definición de las propiedades de las barras. Para el modelado de superficies, RFEM proporciona Por ejemplo, están disponibles los tipos Estándar, Ortótropo, Vidrio, Laminado, Rígido, Membrana, etc.

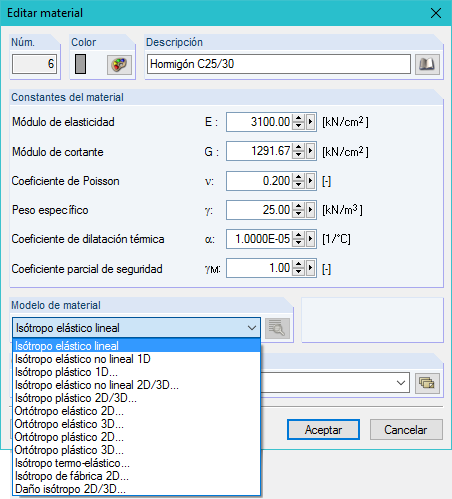

Además, RFEM puede seleccionar entre los modelos de material Isótropo elástico lineal, Isótropo plástico 1D/2D/3D, Isótropo no lineal elástico 1D/2D/3D, Ortótropo elástico 2D/3D, Ortótropo plástico 2D/3D (Tsai-Wu 2D/3D), e isótropo termoelástico, isótropo de fábrica 2D y daño isótropo 2D/3D.
Comportamiento no lineal de barras y apoyos

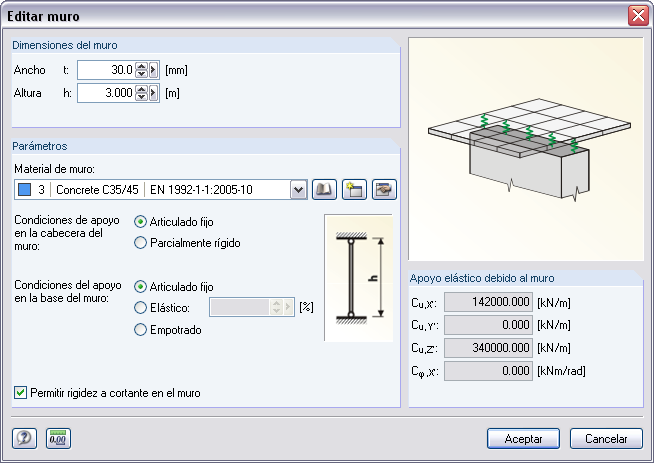

Es posible especificar las no linealidades de las articulaciones en los extremos de las barras (fluencia, desgarro, deslizamiento, etc.) y apoyos (incluyendo la fricción). Hay cuadros de diálogo especiales disponibles para determinar las rigideces elásticas de pilares y muros en función de las especificaciones geométricas.
Propiedades variables de barras y superficies

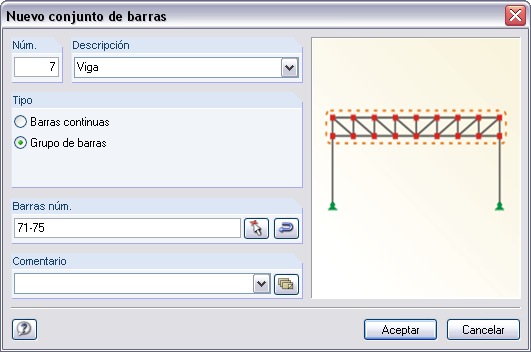

Las barras se pueden disponer excéntricamente, se pueden apoyar mediante cimentaciones elásticas o se pueden definir como barras rígidas. Los conjuntos de barras facilitan la aplicación de cargas en varias barras.
En RFEM también puede definir excentricidades en superficies. Aquí es posible transformar cargas en nudo y en línea en cargas superficiales. Puede dividir superficies en componentes de superficie y barras en superficies.

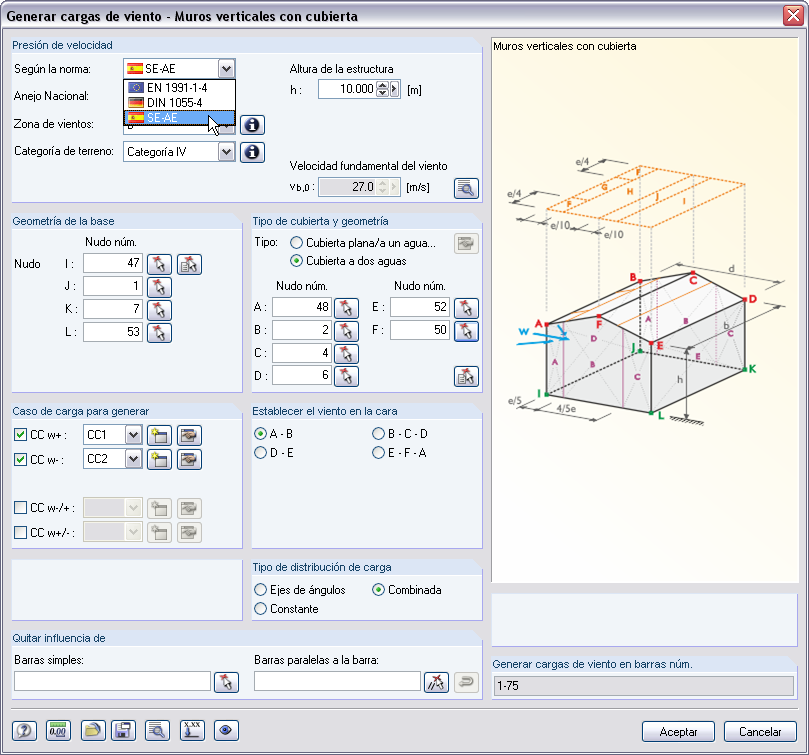

Generación de cargas de viento y nieve según el Eurocódigo y CTE
Hay disponibles generadores de cargas para estructuras de barras que pueden crear automáticamente cargas de viento según EN 1991-1-4 y CTE DB-SE-AE, y cargas de nieve según EN 1991-1-3 y CTE DB-SE-AE. Los casos de carga se generan dependiendo de la forma de la cubierta. Otro generador es capaz de crear cargas de revestimiento (hielo). Las combinaciones de cargas repetitivas se pueden guardar como plantillas.

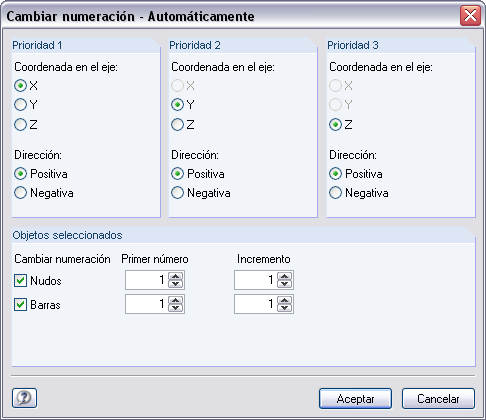

Cambio opcional de numeración automática de objetos
La numeración de los objetos estructurales tales como nudos y barras se puede ajustar en cualquier momento. Es posible renumerar los objetos automáticamente según las prioridades seleccionadas (direcciones de los ejes).
Comprobación sencilla del modelo

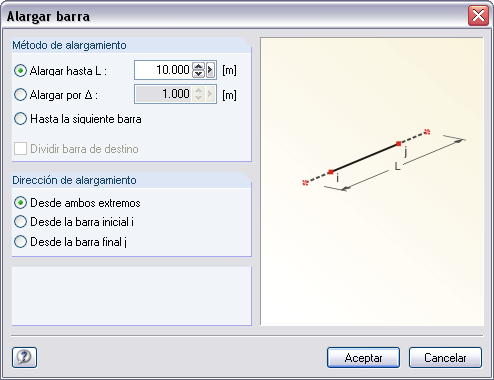

Las barras se pueden alargar o dividir gráficamente. La comprobación del modelo detecta rápidamente posibles errores de entrada, como pueden ser nudos idénticos o barras duplicadas, y los depura. Se pueden conectar automáticamente las barras que se cruzan durante la entrada de datos. La función de medición permite determinar de las longitudes y ángulos para barras y superficies (solo RFEM).
Varios tipos de carga

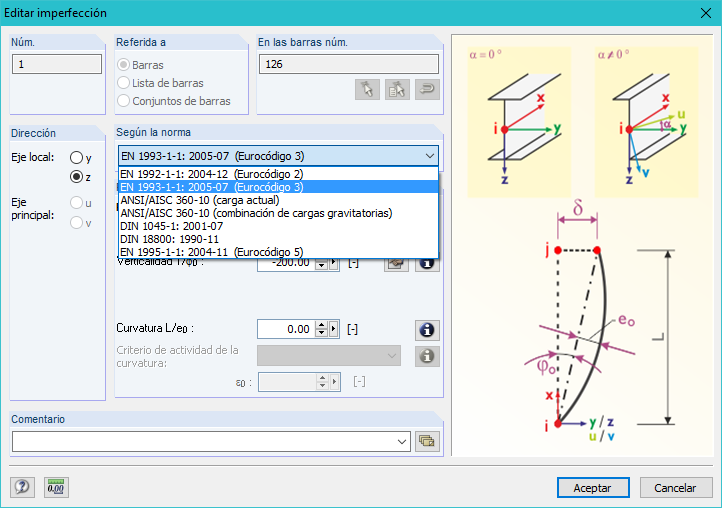

Hay varios tipos de carga disponibles para cargas en barras y superficies (fuerza, momento, temperatura, contraflecha, etc.). Las cargas en barra se pueden asignar a barras, conjuntos de barras y listas de barras. En el caso de las imperfecciones, es posible determinar imperfecciones de verticalidad y curvatura de acuerdo con el Eurocódigo o la norma americana ANSI/AISC 360.

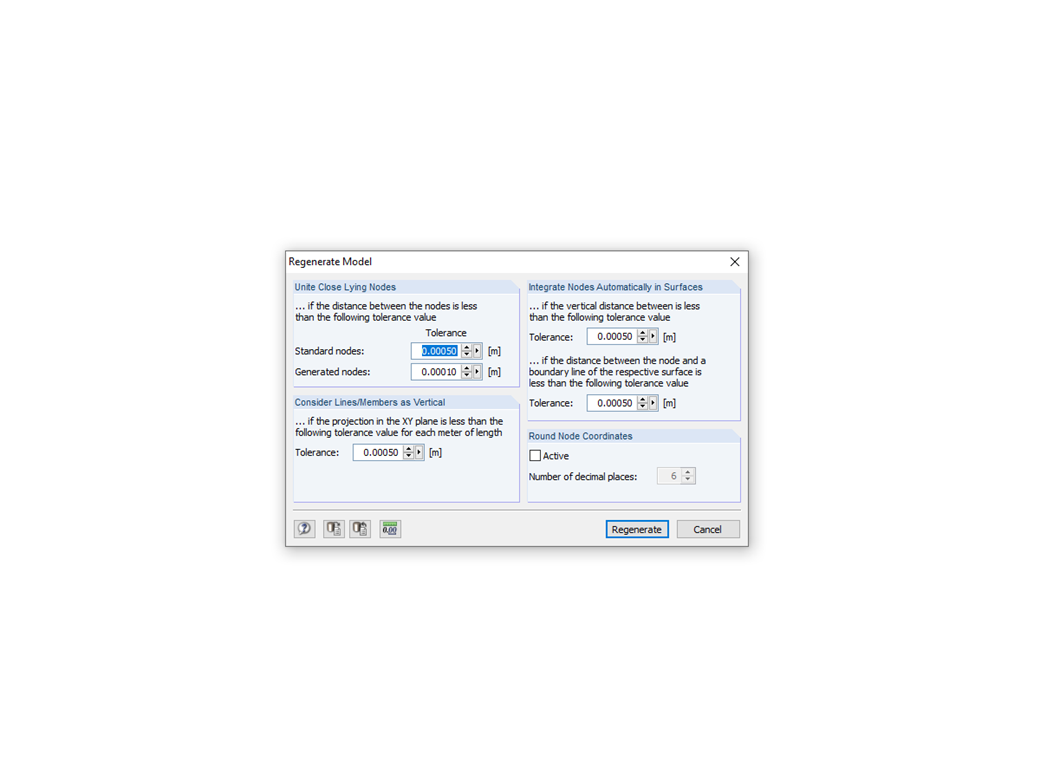

Regeneración del modelo opcional
Es posible editar el modelo en modo renderizado activo. La función 'Regenerar modelo' puede ayudarle a corregir ligeras desviaciones de las coordenadas de los nudos.
