Evaluación de resultados e informe
Representación coloreada de esfuerzos internos y momentos
Las tablas de resultados muestran en difeentes colores si existen esfuerzos internos positivos o negativos y cuál es la relación con los valores extremos. Las tablas de resultados de los módulos de cálculo usan escalas de colores para representar las razones de cálculo respectivas. De esta forma, las posiciones determinantes son evidentes de inmediato.
Diagramas de resultados

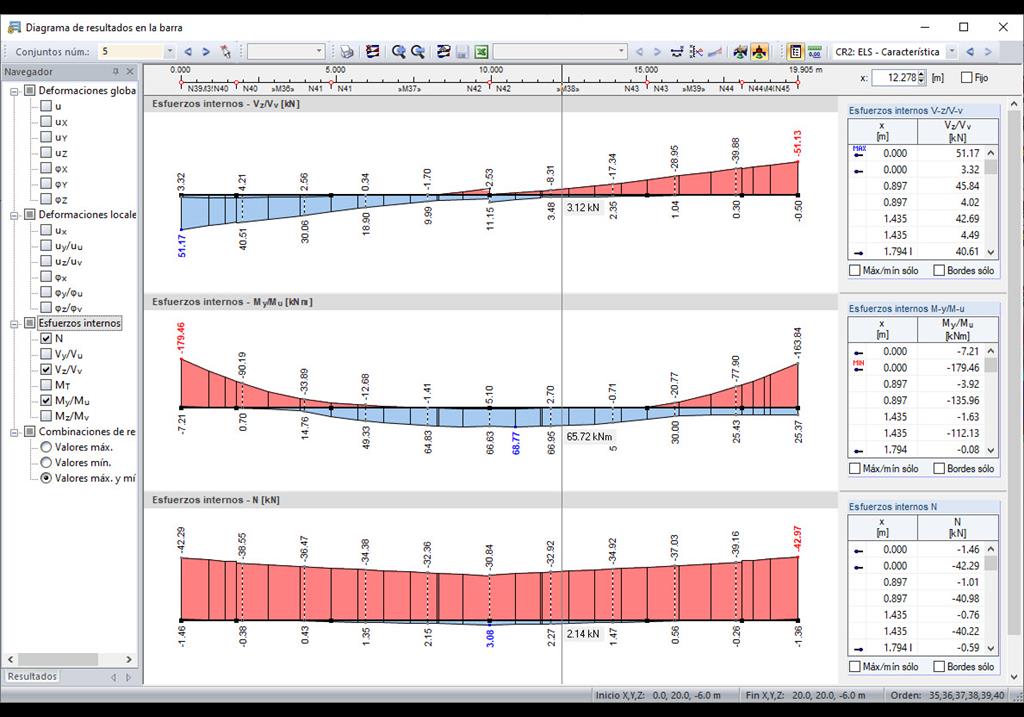

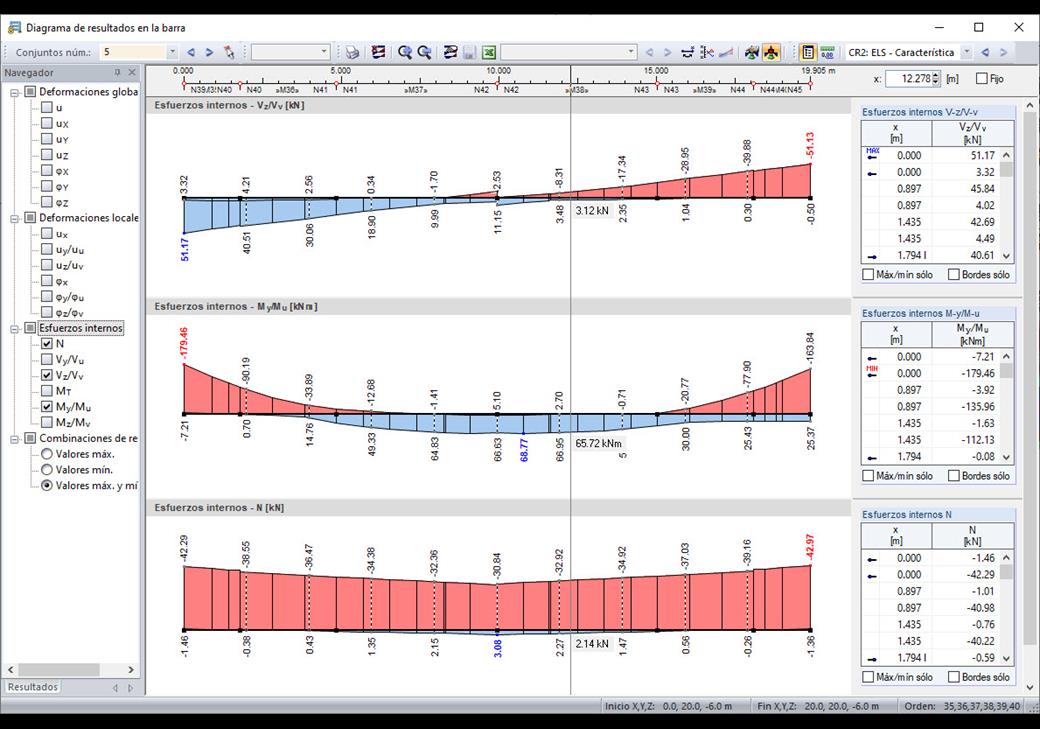

Los diagramas de resultados de las barras y conjuntos de barras se pueden configurar libremente. Puede definir zonas de suavizado con valores medios o, en caso necesario, mostrar u ocultar la distribución de los resultados. Esta opción asegura la evaluación específica de los resultados. Todos los diagramas se pueden añadir en el informe.
Visualización de resultados

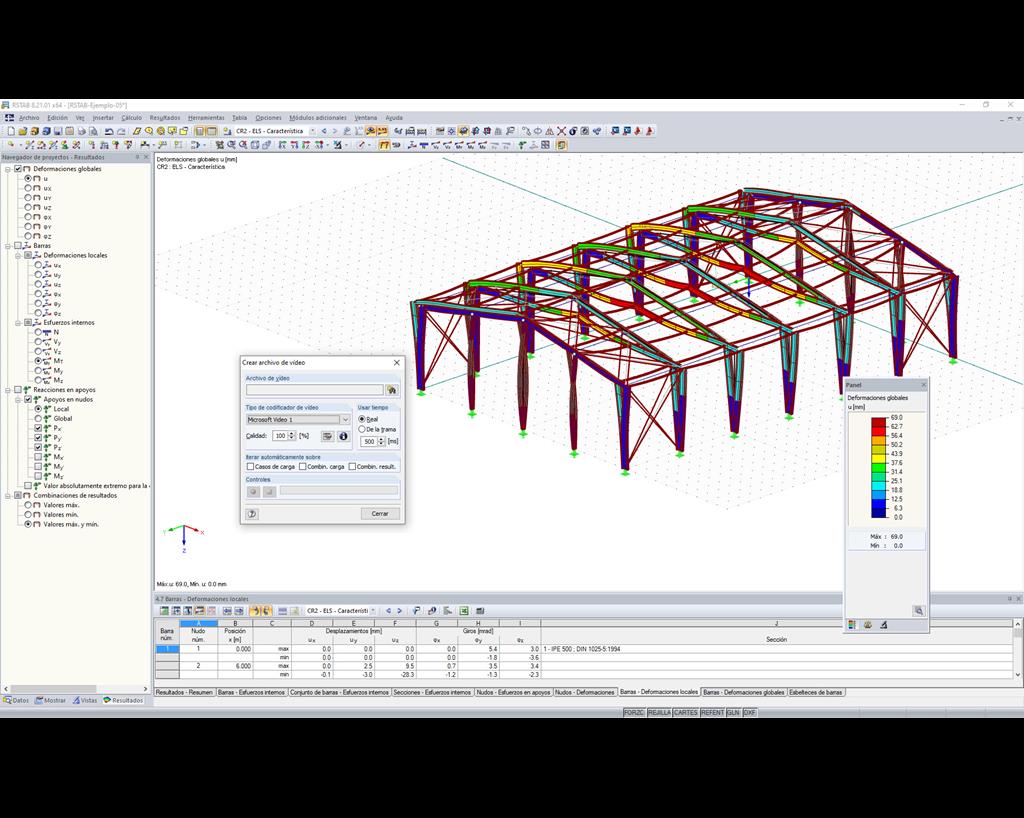

Los resultados de un modelo renderizado se representan mediante un número de colores para detectar fácilmente deformaciones como el giro de una barra. Puede establecer libremente los colores y los intervalos de valores en el panel de control. Los diagramas de la deformación se pueden animar y guardar como un archivo de vídeo.
Tablas de resultados detallados

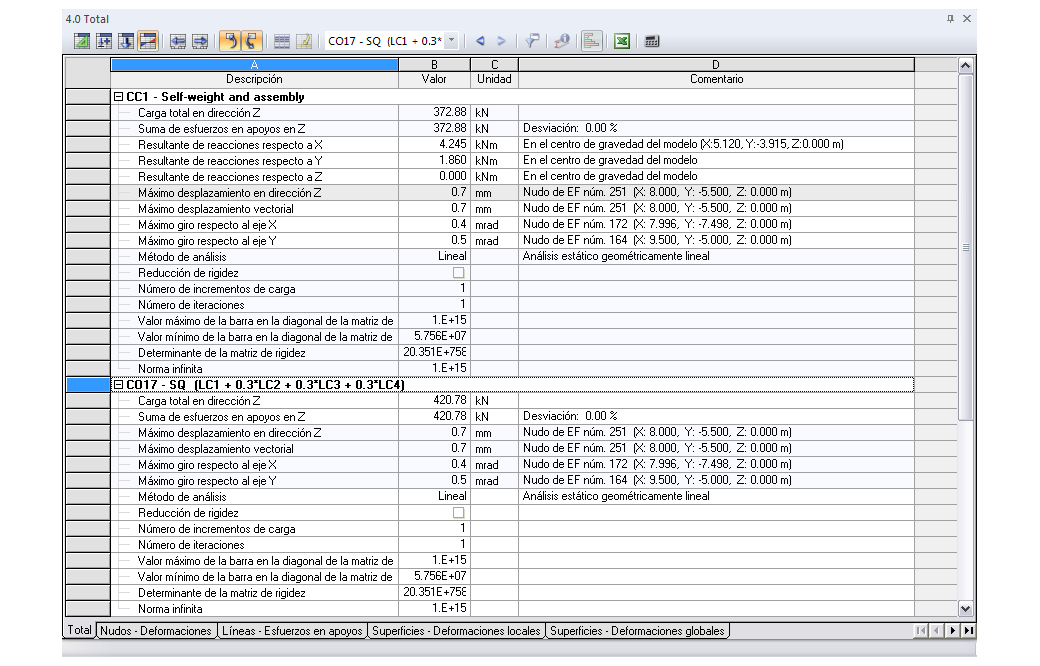

La primera tabla de resultados está representada por una vista general resumida que hace balance del equilibrio de fuerzas en el sistema estructural y las deformaciones máximas. RFEM muestra también la información correspondiente al proceso de cálculo. Todas las tablas de resultados se pueden filtrar por un área específica tales como valores extremos o posiciones de cálculo.
Impresión masiva de gráficos

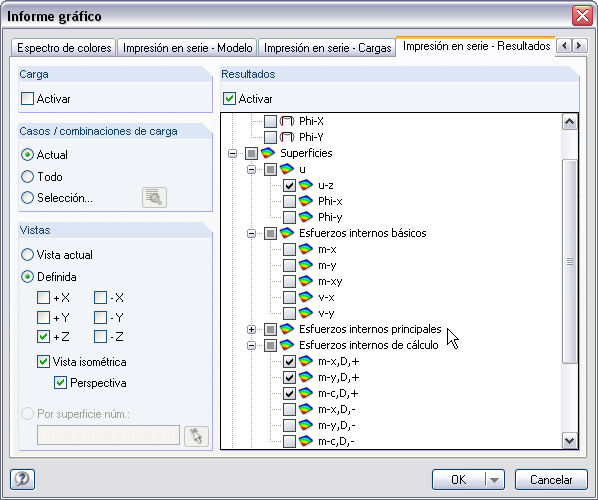

El modelo, cargas y resultados pueden imprimirse en serie. Los gráficos se pueden crear desde diferentes direcciones definidas. Por ejemplo, puede imprimir todos los esfuerzos internos como una vista isométrica con un simple clic del ratón.

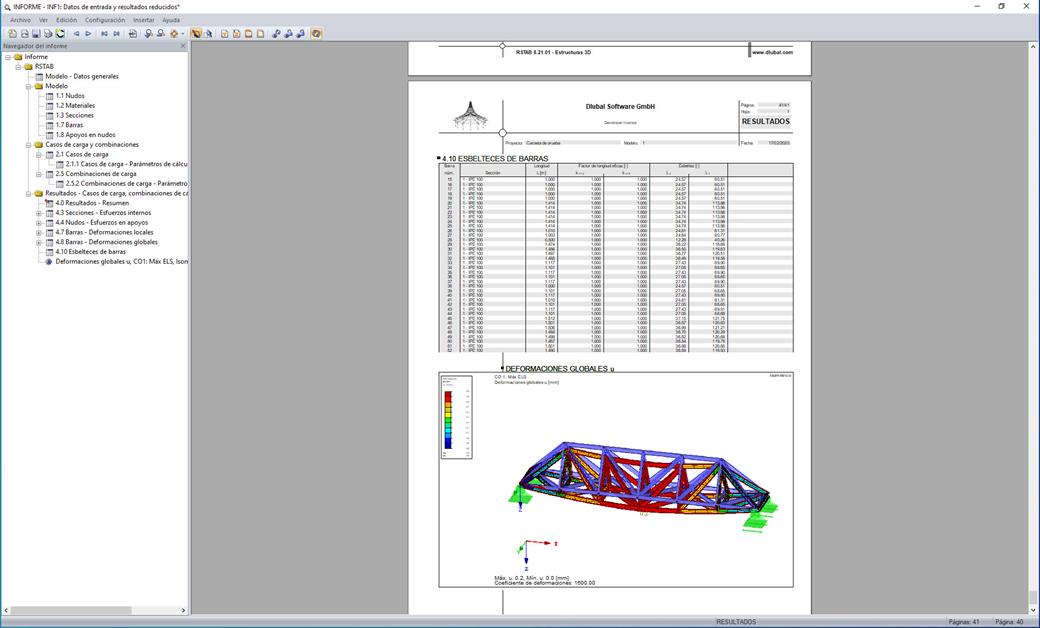

Exportación del informe en RTF o archivo PDF y VCmaster
La salida del informe se puede generar en diferentes idiomas: inglés, alemán, francés, español, italiano, checo, eslovaco, húngaro, polaco, holandés, portugués, ruso y chino.
Puede crear individualmente versiones de idiomas adicionales con términos específicos (por ejemplo, escribiendo concreto en vez de hormigón).
Es posible importar textos adicionales como archivos RTF. La numeración de páginas también se puede configurar para utilizar prefijos, por ejemplo. Además, el informe se puede exportar a un archivo RTF o PDF, así como también a VCmaster.

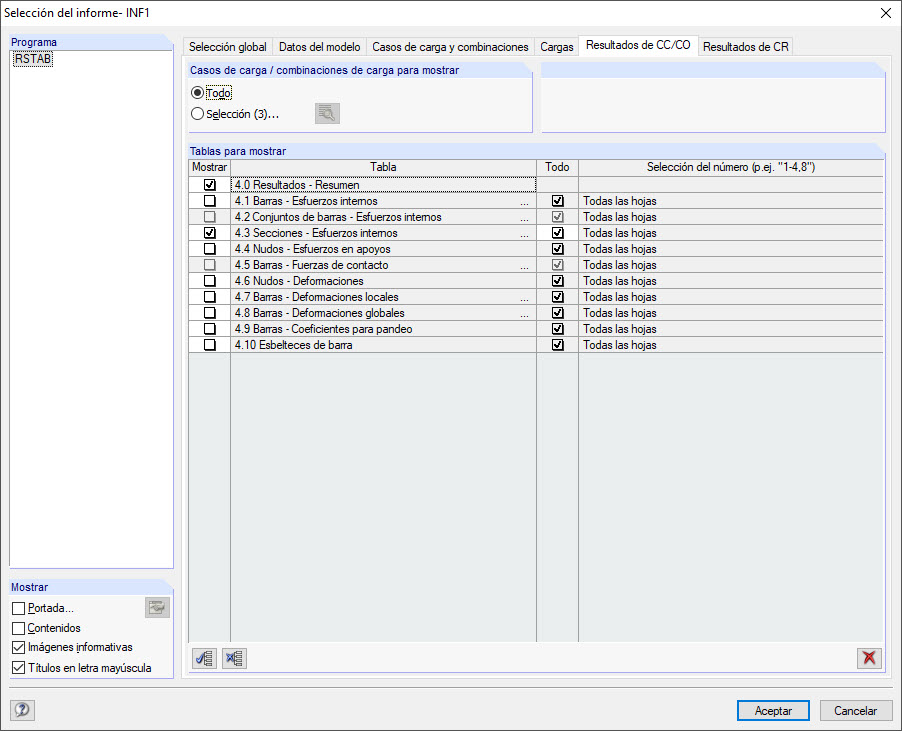

Administración de la extensión del informe
La extensión de un informe se puede ajustar individualmente por medio del criterio de selección. Se pueden crear plantillas basadas en informes ya existentes y volver a utilizarlos globalmente para todos los proyectos de cálculo. En el caso de las presentaciones gráficas del informe, hay una opción de los cuadros del título.
