Valutazione dei risultati e relazione di calcolo
Rappresentazione colorata delle forze interne
Le tabelle dei risultati mostrano a colori se ci sono forze interne positive o negative e qual è la relazione con i valori estremi. Le tabelle dei risultati dei moduli di progettazione utilizzano scale di colori per visualizzare i rispettivi rapporti di progetto. In questo modo, le posizioni determinanti saranno immediatamente visibili.
Diagrammi dei risultati

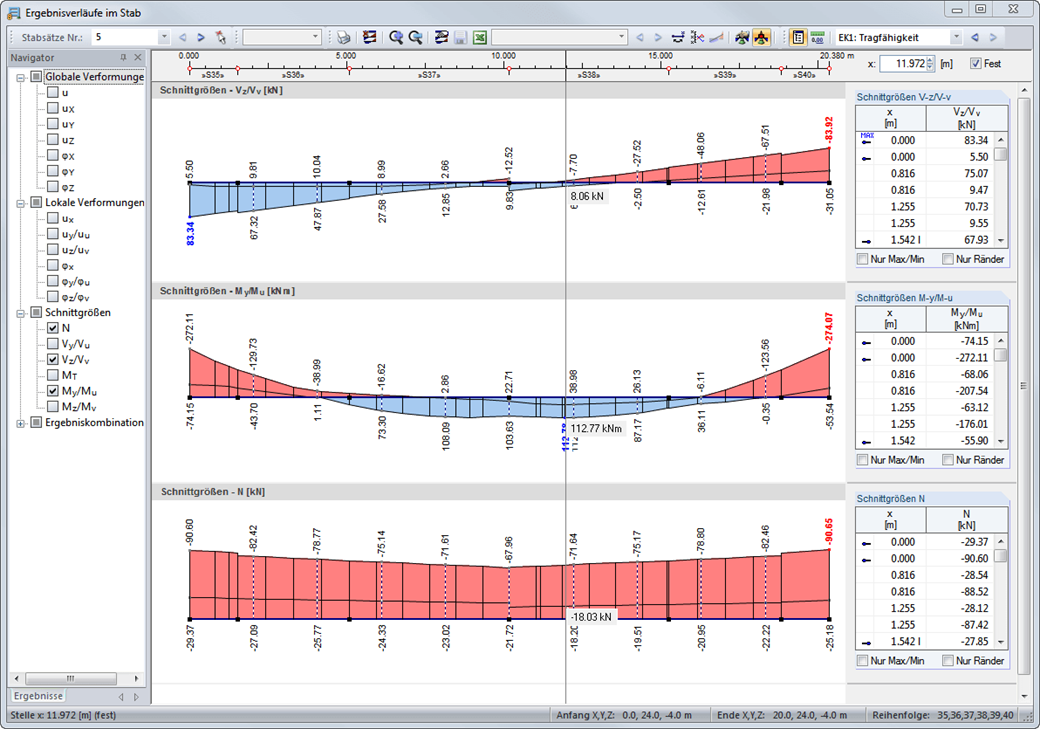

I diagrammi dei risultati delle aste e il set di aste possono essere configurati liberamente. è possibile definire intervalli discreti con valori medi o, se necessario, visualizzare o nascondere la distribuzione dei risultati. Questa opzione garantisce una valutazione mirata dei risultati. Tutti i diagrammi possono essere integrati nella relazione di calcolo.
Visualizzazione dei risultati

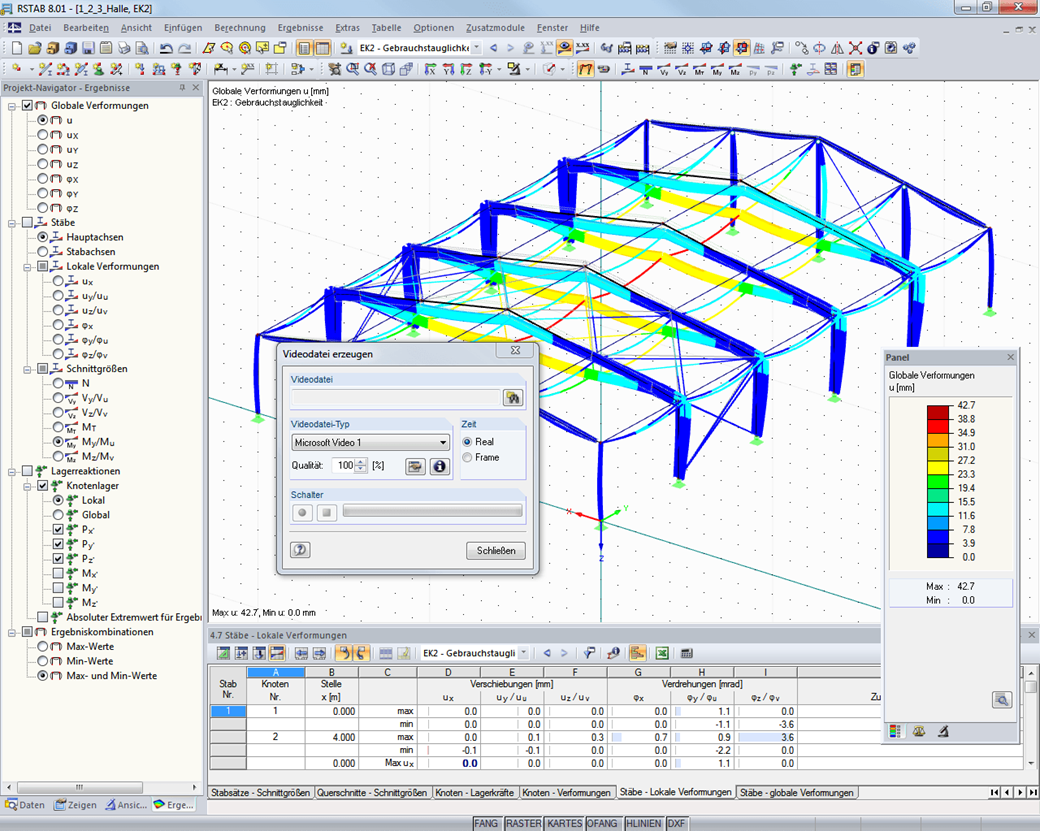

I risultati sul modello renderizzato vengono rappresentati con un numero di colori tale che gli spostamenti generalizzati, ad esempio la rotazione delle aste, possano essere individuati velocemente. È possibile impostare liberamente i colori e gli intervalli di valori nel pannello di controllo. Gli spostamenti generalizzati possono essere animati e salvati in un file video.
Tabelle dei risultati dettagliati
La prima tabella dei risultati è rappresentata da un sommario generale con l'equilibrio delle forze nel sistema strutturale e gli spostamenti generalizzati massimi. RFEM mostra anche le informazioni riguardanti il processo di calcolo. Le tabelle dei risultati possono essere filtrate con criteri specifici quali valori estremi o posizione di progetto.
Stampa di massa dell'area grafica
Con la funzione stampa di massa, è possibile stampare i dati del modello, i carichi e i risultati. Si possono creare grafici da diverse direzioni. Per esempio, si possono stampare tutte le forze interne nella vista isometrica con un solo clic del mouse.
Esporta relazione di calcolo in file RTF, PDF o in VCmaster
Sono disponibili varie lingue per i risultati inclusi in una relazione di calcolo: Inglese, tedesco, francese, spagnolo, italiano, ceco, slovacco, ungherese, polacco, olandese, portoghese, russo e cinese.
L'utente può anche creare individualmente altre versioni linguistiche.
È possibile importare testi aggiuntivi come file RTF. La numerazione delle pagine può essere configurata anche per utilizzare i prefissi, ad esempio. Inoltre, è possibile esportare la relazione di calcolo come file RTF o PDF e in VCmaster.
Controllo dell'estensione della relazione di calcolo
L'estensione di una relazione di calcolo può essere modificata individualmente utilizzando criteri di selezione. È possibile creare modelli di stampa basati su relazioni di calcolo esistenti e riutilizzarli per altri progetti. Per le presentazioni grafiche, i campi di testo possono essere inclusi nel protocollo.
