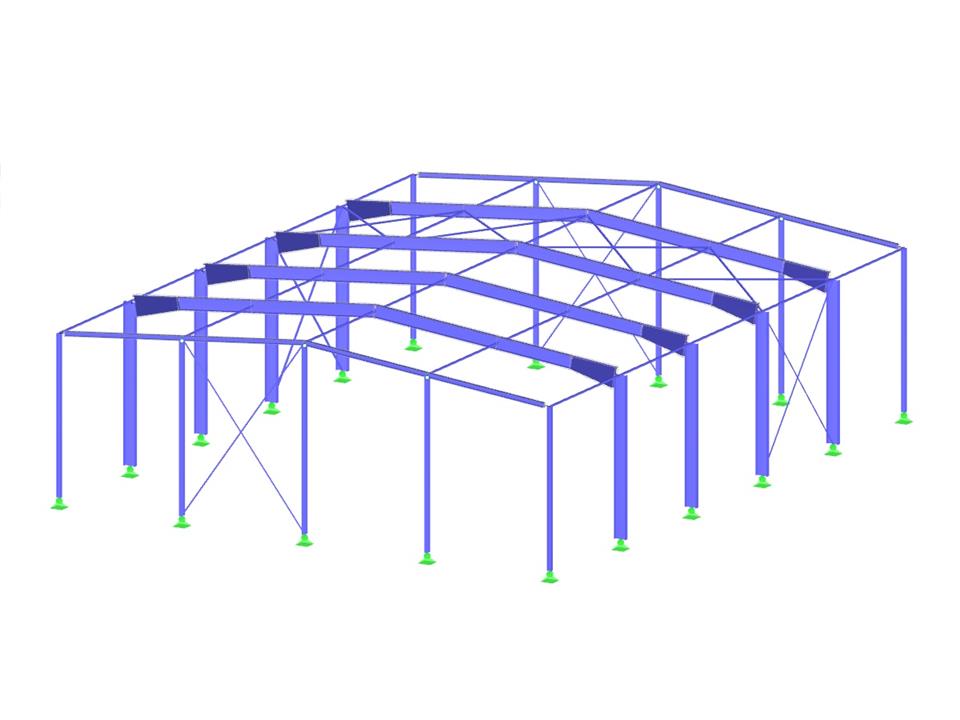

RFEM Modello 3D di una sala con sezioni trasversali in acciaio stampato a freddo.
Modello utilizzato in
Struttura in acciaio con sezioni in acciaio stampate a freddo
Numero di nodi | 56 |
Numero di linee | 91 |
Numero di aste | 91 |
Numero di casi di carico | 10 |
Nr. di combinazioni di carico | 22 |
Nr. di combinazioni di risultati | 2 |
Peso totale | 15,101 t |
Dimensioni (metriche) | 20.500 x 25.500 x 7.250 m |
Dimensioni (imperiali) | 67.26 x 83.66 x 23.79 feet |
Versione del programma | 5.04.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
