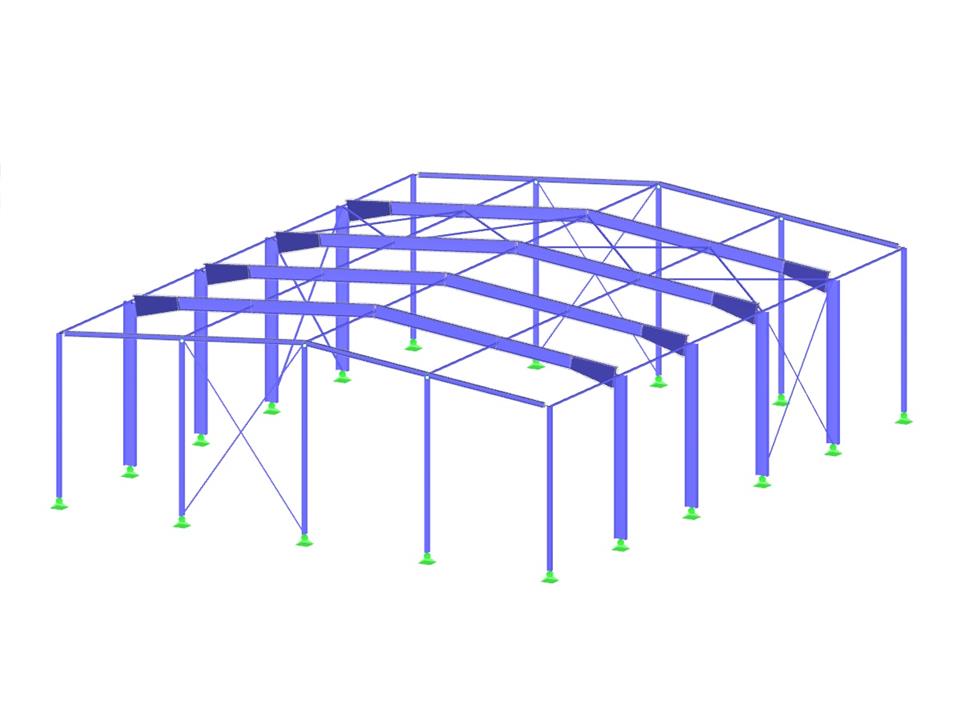

钢结构的冷弯型钢
节点数目: | 56 |
线的数目 | 91 |
杆件数目: | 91 |
荷载工况数目 | 10 |
荷载组合数目 | 22 |
结果组合数目 | 2 |
总重量 | 15,101 t |
翘曲区域尺寸 | 20.500 x 25.500 x 7.250 m |
软件版本 | 5.04.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
