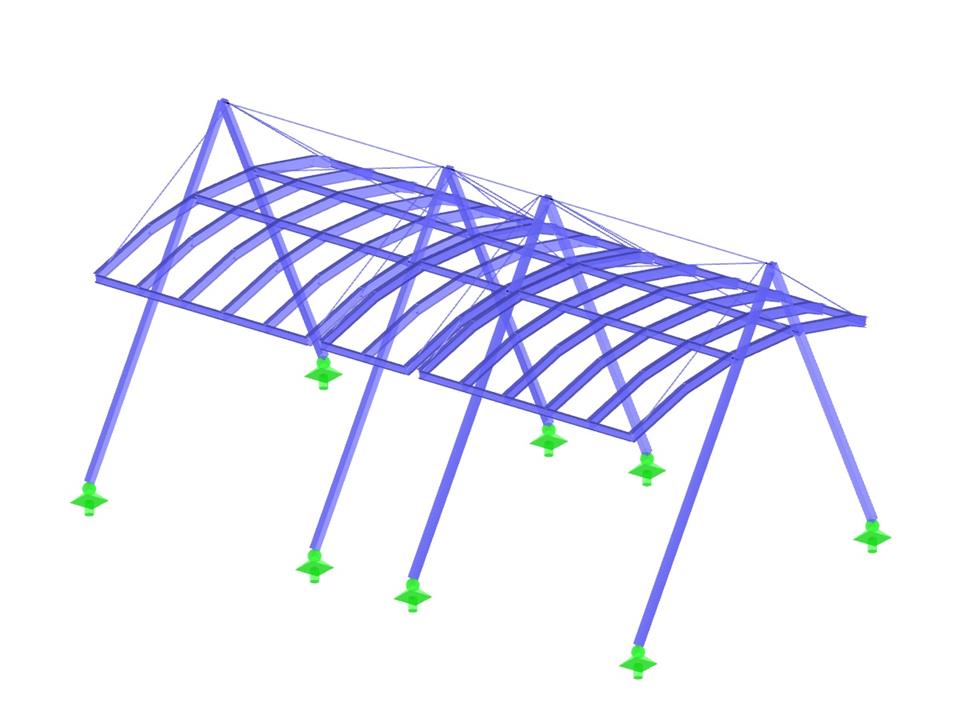

Este modelo muestra un parque de lavado en una nave de acero con una estructura robusta de acero. Se utiliza la construcción moderna de acero, empleando secciones conformadas en frío como elementos portantes y para el diseño. La estructura demuestra métodos innovadores y técnicas de fabricación precisas. Ideal para proyectos que apuestan por procesos modernos en construcción de acero.
Total
Esta página tiene 0 valoraciones de usuarios.
| 5 estrellas | ||
| 4 estrellas | ||
| 3 estrellas | ||
| 2 estrellas | ||
| 1 estrella |
Pabellón de estructura de acero
| Número de nudos | 116 |
| Número de barras | 178 |
| Número de casos de carga | 7 |
| Número de combinaciones de carga | 50 |
| Número de combinaciones de resultados | 2 |
| Dimensiones (métricas) | 12,680 x 7,500 x 6,250 m |
| Dimensiones (imperiales) | 41.6 x 24.61 x 20.51 feet |
| Versión del programa | 8.05.15 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
