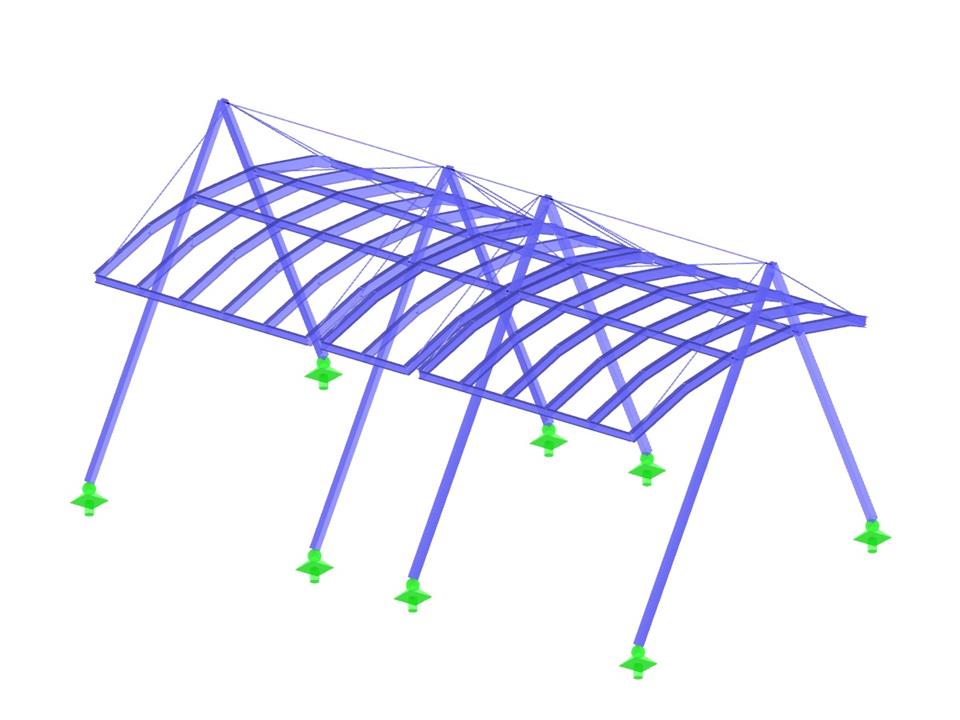

Car Wash Park
Numero di nodi | 116 |
Numero di aste | 178 |
Numero di casi di carico | 7 |
Nr. di combinazioni di carico | 50 |
Nr. di combinazioni di risultati | 2 |
Dimensioni (metriche) | 12.680 x 7.500 x 6.250 m |
Dimensioni (imperiali) | 41.6 x 24.61 x 20.51 feet |
Versione del programma | 8.05.15 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
