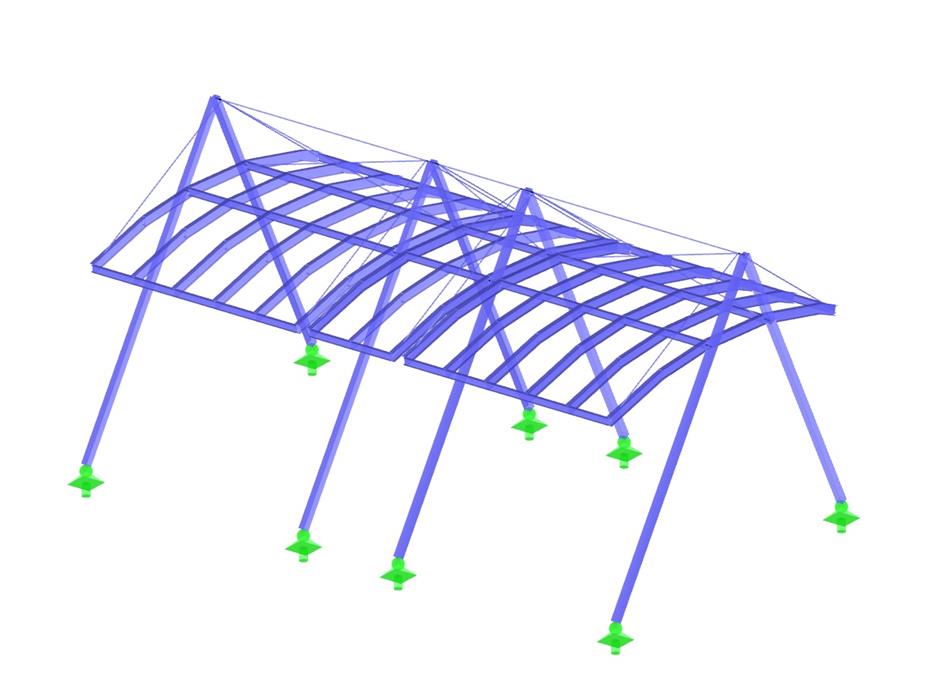

O modelo mostra uma lavagem automática coberta por uma estrutura robusta de aço. A estrutura moderna de aço está equipada com secções de aço formadas a frio e secções formadas a frio como elementos de apoio. A estrutura demonstra métodos inovadores e técnicas de fabrico precisas, adequadas para projetos que utilizem métodos modernos de estrutura de aço.
Total
Esta página tem 0 classificações de utilizadores.
| 5 estrelas | ||
| 4 estrelas | ||
| 3 estrelas | ||
| 2 estrelas | ||
| 1 estrela |
Pavilhão de aço de lavagem automática
| Número de nós | 116 |
| Número de barras | 178 |
| Número de casos de carga | 7 |
| Número de combinações de cargas | 50 |
| Número de combinações de resultados | 2 |
| Dimensões (métricas) | 12,680 x 7,500 x 6,250 m |
| Dimensões (imperial) | 41.6 x 24.61 x 20.51 feet |
| Versão do programa | 8.05.15 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
