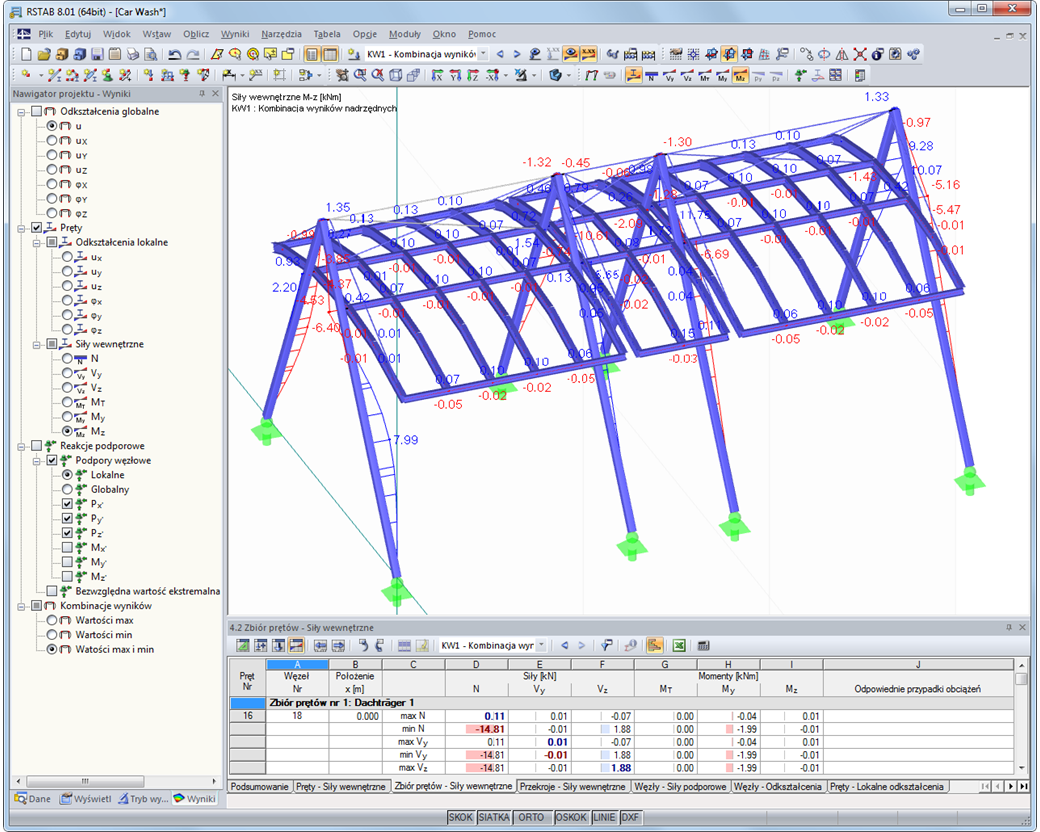

Przydatne narzędzia do szybkiego tworzenia konstrukcji
Ogółem: 14
Biblioteki materiałów i przekrojów z listą ulubionych
Obszerne biblioteki materiałów i przekrojów ułatwiają modelowanie konstrukcji płytowych i belkowych. Bazy danych można filtrować i rozszerzać o wpisy zdefiniowane przez użytkownika. Możliwy jest także import i obliczanie specjalnych przekrojów wygenerowanych w SHAPE-THIN i SHAPE-MASSIVE.
Przekroje złożone i hybrydowe
Możliwe jest definiowanie przekrojów drewnianych złożonych, na przykład ceowników, teowników i dźwigarów skrzynkowych. Pojedyncze elementy połączone są połączeniami sztywnymi lub półsztywnymi. Ponadto dostępne są przekroje hybrydowe. W tym przypadku w podmenu można przypisać różne materiały do poszczególnych części przekroju.
Praca z warstwami

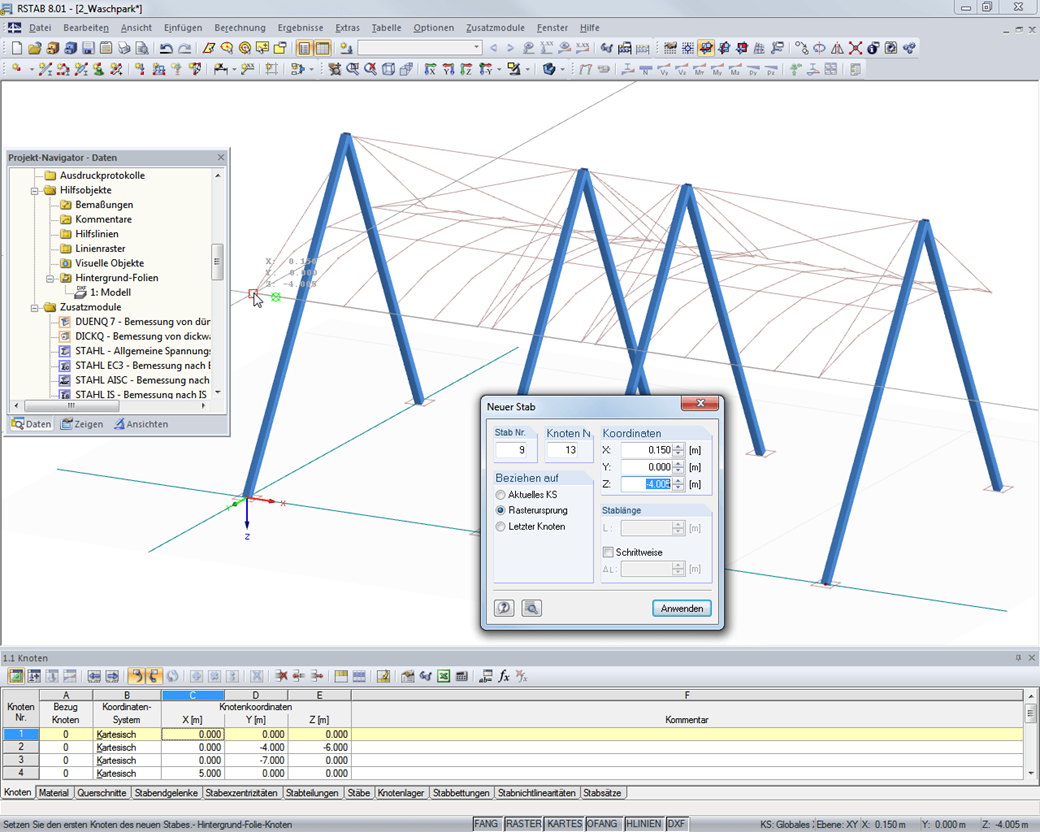

Dostępne są różne narzędzia, takie jak uchwycenie obiektu, definiowane przez użytkownika rastry wprowadzania i linie pomocnicze, które ułatwiają graficzne wprowadzanie danych dotyczących konstrukcji. Pliki DXF można importować jako modele liniowe lub używać jako warstwy tła, pozwalające na bezpośrednie wykorzystanie określonych punktów uchwycenia.
Użyteczne narzędzia generujące

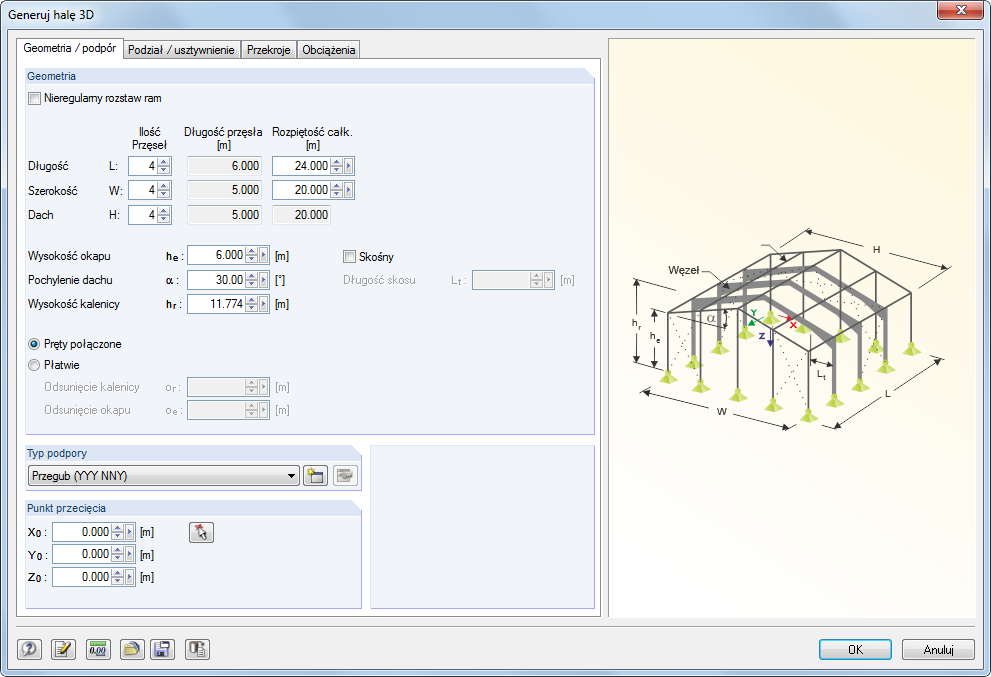

Narzędzia generujące ułatwiają wprowadzanie modeli parametrycznych, takich jak ramy, hale, kratownice, schody kręcone, łuki lub dachy. Dodatkowo wiele generatorów pozwala na tworzenie przypadków obciążeń wynikających z ciężaru, śniegu i wiatru.
Możliwość wprowadzania parametrycznego
W celu efektywnej edycji powtarzających się układów w programie RFEM można wprowadzać parametryzowaną analizę danych, która może być łączona z metodą parametryzowanych linii pomocniczych. Modele można tworzyć przy użyciu określonych parametrów i dostosowywać do nowej sytuacji poprzez ich modyfikację.

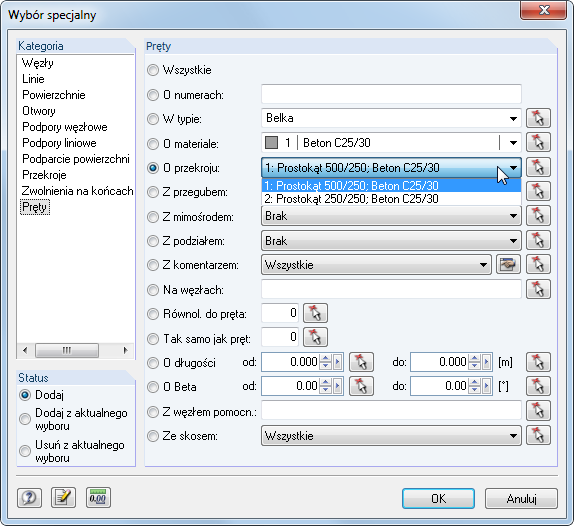

Proste wybieranie według określonych kategorii
Program RFEM posiada wiele przycisków do bezpośredniego zmieniania perspektywy oraz płaszczyzny roboczej. Powiększając, obracając i przesuwając konstrukcję, można szybko dostosować odpowiedni widok. Widoki szczegółowe pozwalają na przejrzyste przedstawianie specyficznych elementów konstrukcji. Nieaktywne obiekty można opcjonalnie wyświetlać w tle jako przezroczyste. Obiekty grupuje się w łatwy sposób, wybierając odpowiednie elementy konstrukcyjne według specjalnych kryteriów.

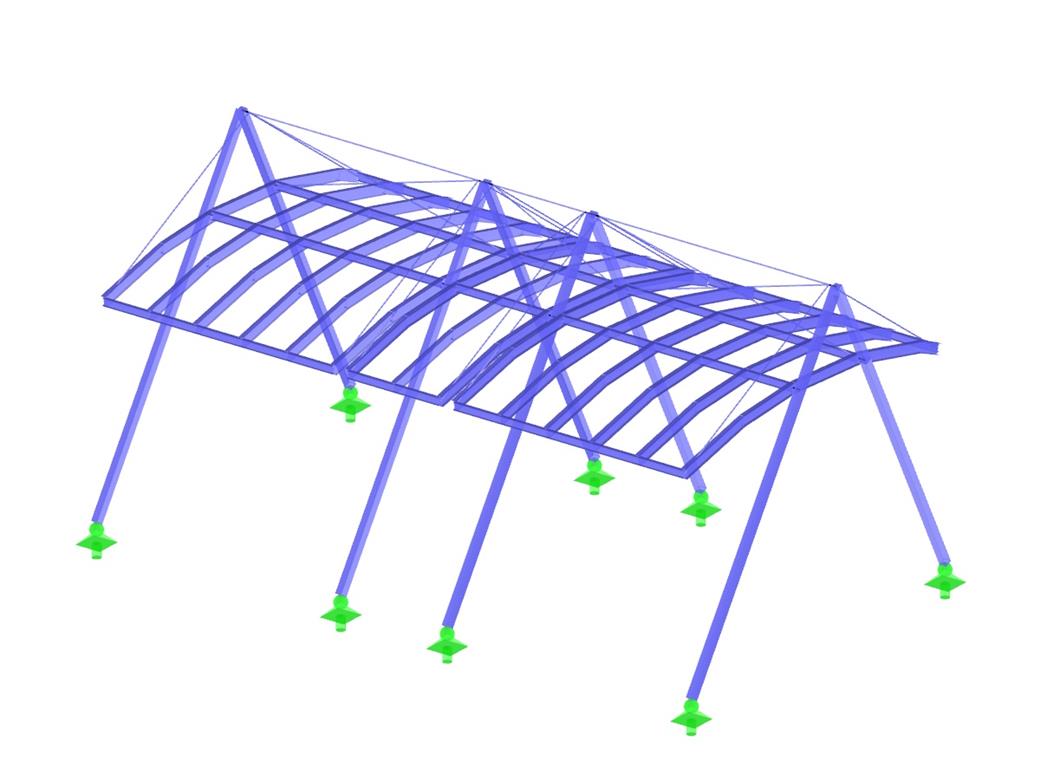

Łatwe wprowadzanie modelu
Konstrukcje są wprowadzane jako modele 1D, 2D lub 3D. Typy prętów, takie jak belki, kratownice lub pręty rozciągane, ułatwiają definiowanie właściwości prętów. Do modelowania powierzchni dostępne są na przykład typy Standardowa, Ortotropowa, Szklana, Laminowana, Sztywna, Membrana itd.

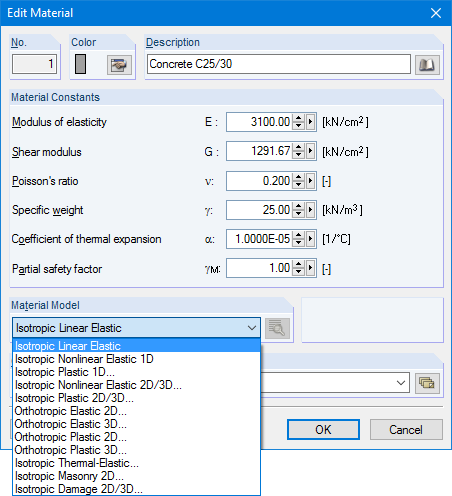

Ponadto program RFEM może wybierać spośród modeli materiałowych: Izotropowy liniowy sprężysty, Izotropowy plastyczny 1D/2D/3D, Izotropowy nieliniowy sprężysty 1D/2D/3D, Ortotropowy sprężysty 2D/3D, Ortotropowy plastyczny 2D/3D (Tsai-Wu 2D/3D) i Izotropowy termiczno-sprężysty, Izotropowy mur 2D, Izotropowy zniszczenie 2D/3D.
Nieliniowości prętów i podpór

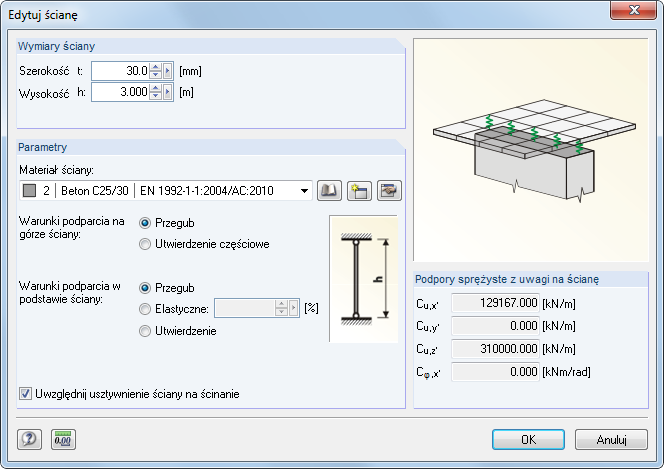

Istnieje możliwość definiowania nieliniowości, takich jak uplastycznienie, tarcie, rozerwanie, poślizg itp. dla przegubów prętowych i podpór. Dostępne są specjalne okna dialogowe służące do określania sztywności sprężystych słupów i ścian na podstawie specyfikacji geometrii.
Zmienne właściwości prętów i powierzchni
Pręty mogą być rozmieszczone mimośrodowo, podparte na sprężystych fundamentach lub zdefiniowane jako sztywne połączenia. Zbiory prętów ułatwiają przyłożenie obciążenia na kilka prętów.
W programie RFEM można również zdefiniować mimośrody powierzchni. W tym miejscu można przekształcić obciążenia węzłowe i liniowe na obciążenia powierzchniowe. Powierzchnie można podzielić na komponenty powierzchni, a pręty na powierzchnie.
Generowanie obciążenia śniegiem i wiatrem według Eurokodu

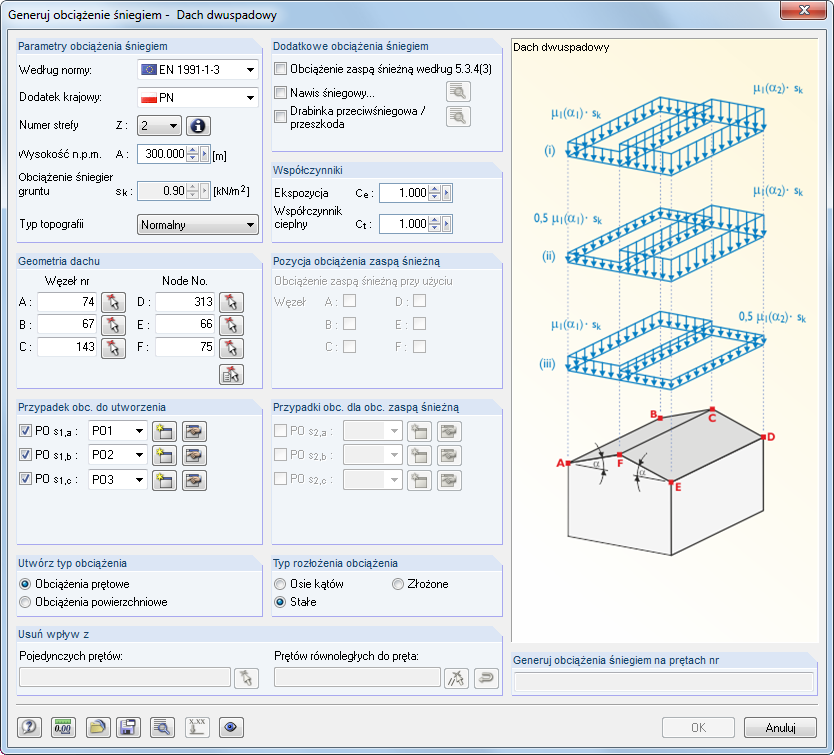

Podczas modelowania konstrukcji szkieletowych dostępne są generatory obciążenia wiatrem według EN 1991-1-4 oraz śniegiem według EN 1991-1-3. Przypadki obciążeń są generowane w zależności od kształtu dachu. Inny generator tworzy obciążenie pokrywą (lód). Powtarzające się kombinacje obciążeń można zapisywać jako szablony.
Opcjonalna automatyczna renumeracja obiektów

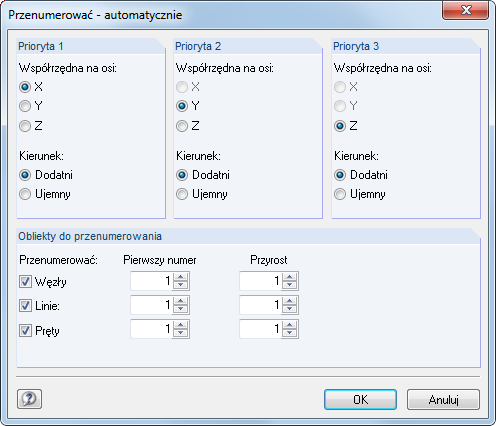

Numerowanie obiektów konstrukcyjnych takich jak węzły i pręty można dostosowywać do własnych potrzeb. Zmiana numeracji obiektów może być dokonywana automatycznie w zgodzie z wybranymi kryteriami (kierunki osi).
Łatwe sprawdzanie poprawności w konstrukcji

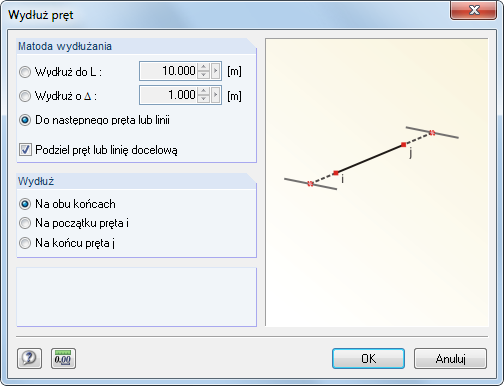

Pręty można wydłużać i dzielić w sposób graficzny. Funkcja sprawdzania konstrukcji szybko wykrywa i usuwa błędy powstałe podczas wprowadzania danych, takie jak powtarzające się węzły lub podwójne pręty. Przecinające się pręty można połączyć automatycznie podczas ich wprowadzania. Funkcja mierzenia pozwala na określenie długości i kątów dla prętów i powierzchni (tylko w RFEM).
Różne typy obciążeń

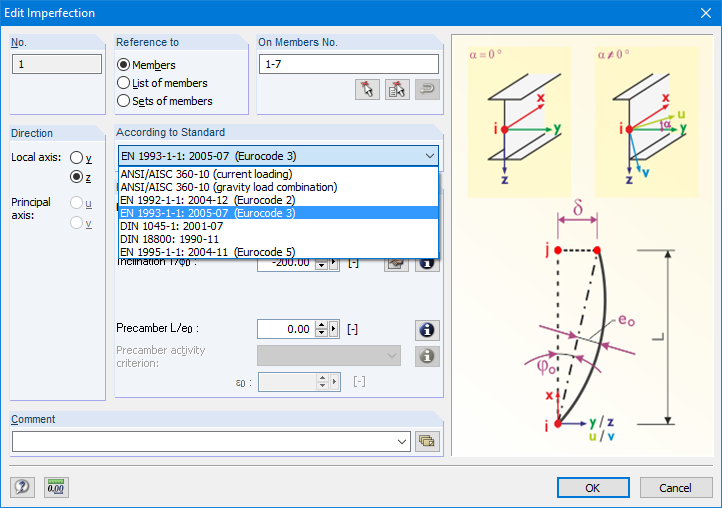

Dla obciążeń prętowych i powierzchniowych dostępne są różne typy obciążeń (siła, moment, temperatura, wygięcie początkowe itp.). Obciążenia prętowe można przydzielać prętom oraz zbiorom i wykazom prętów. W przypadku użycia imperfekcji, pochylenia i wygięcia początkowe mogą być określane według Eurokodu lub amerykańskiej normy ANSI/AISC 360.
Ponowne tworzenie modelu

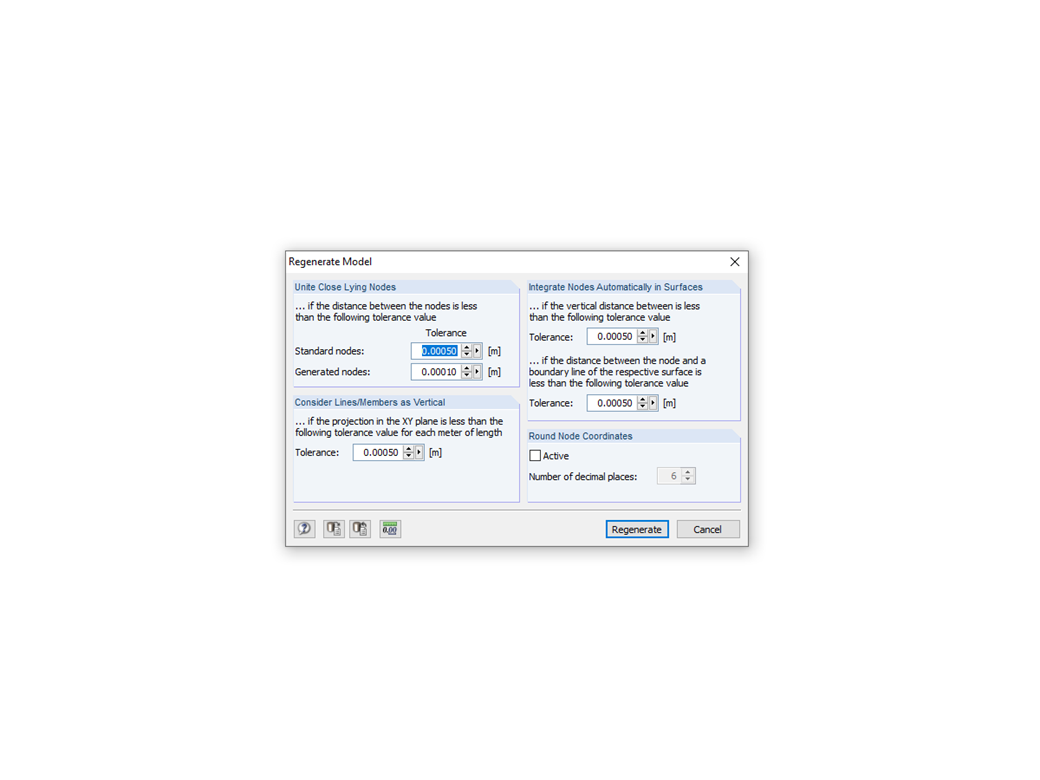

Model w aktywnym renderowaniu można edytować. Funkcja 'Regeneruj model' może pomóc w skorygowaniu niewielkich odchyleń współrzędnych węzła.
