Automatyczne tworzenie kombinacji
Ogółem: 9
Normy

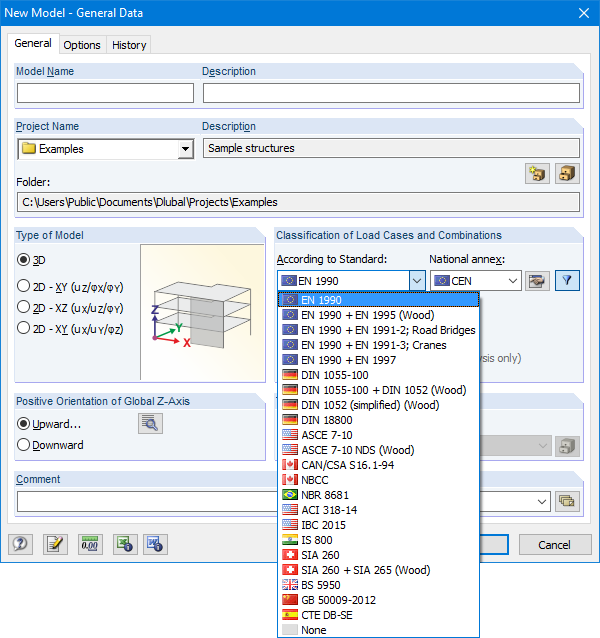

Okno dialogowe Dane podstawowe zawiera szeroką gamę norm oraz opcję automatycznego tworzenia kombinacji. Dostępne są poniższe normy:
-
EN 1990:2002
-
EN 1990 + EN 1995:2004 (Drewno)
-
EN 1990 + EN 1991-2; Mosty drogowe
-
EN 1990 + EN 1991-3; Dźwigi
-
EN 1990 + EN 1997
-
wg DIN 1055-100:2001-03
-
DIN 1055-100 + DIN 1052:2004-08 (drewno)
-
DIN 1055-100 + DIN 18008 (Glass)
-
DIN 1052 (uproszczony) (drewno)
-
DIN 18800:1990
-
ASCE 7-10
-
ASCE 7-10 NDS (Drewno)
-
ACI 318-14
-
IBC 2015
-
CAN/CSA S 16.1-94:1994
-
NBCC: 2005
-
NBR 8681
-
IS 800:2007
-
SIA 260:2003
-
SIA 260 + SIA 265:2003 (drewno)
-
BS 5950-1:2000
-
GB 50009-2012
-
CTE DB-SE
W przypadku norm europejskich (EC) dostępne są następujące załączniki krajowe:
-
DIN EN 1990/NA:2009-05 (Niemcy)
-
NBN EN 1990 - ANB: 2005 (Belgia)
-
BDS EN 1990:2003/NA:2008 (Bułgaria)
-
DK EN 1990/NA:2007-07 (Dania)
-
SFS EN 1990/NA:2005 (Finlandia)
-
NF EN 1990/NA:2005/12 (Francja)
-
ELOT EN 1990:2009 (Grecja)
-
UNI EN 1990/NA:2007-07 (Włochy)
-
IS EN 1990:2002 + NA:2010 (Irlandia)
-
LVS EN 1990:2003/NA:2010 (Łotwa)
-
LST EN 1990/NA:2010-11 (Litwa)
-
LU EN 1990/NA:2011-09 (Luksemburg)
-
MS EN 1990:2010 (Malezja)
-
NEN EN 1990/NA:2006 (Holandia)
- NS EN 1990/NA:2008 (Norwegia)
-
ÖNORM EN 1990:2007-02 (Austria)
-
NP EN 1990:2009 (Portugalia)
-
PN EN 1990/NA:2004 (Polska)
-
SR EN 1990/NA:2006-10 (Rumunia)
-
SIST EN 1990: 2004/A1:2005 (Słowenia)
-
SS EN 1990:2008 (Singapur)
-
SS EN 1990/BFS 2010:28 (Szwecja)
-
STN EN 1990/NA:2009-08 (Słowacja)
-
UNE EN 1990 2003 (Hiszpania)
-
CSN EN 1990/NA:2004-03 (Republika Czeska)
-
BS EN 1990/NA:2004-12 (Wielka Brytania)
-
TKP EN 1990/NA:2011 (Białoruś)
-
CYS EN 1990:2002 (Cypr)
Przypadki obciążeń / rodzaje oddziaływań
W oknie dialogowym 'Edytować przypadki obciążeń i kombinacje' można tworzyć i edytować przypadki obciążeń, a także generować kombinacje oddziaływań, obciążeń i wyników. Możliwe jest przypisanie różnych rodzajów oddziaływań do poszczególnych przypadków obciążeń, zgodnie z wybraną normą. Jeżeli do jednego typu oddziaływania zostało przypisanych kilka obciążeń, mogą one działać jednocześnie lub alternatywnie (np. wiatr z lewej lub prawej strony).
Reguły kombinacyjne
Dla kombinacji oddziaływań w stanie granicznym nośności i użytkowalności można wskazać różne sytuacje obliczeniowe zgodne z normą (np. SGN (STR/GEO) - stała/przejściowa, SLS - quasi-stała i inne).
Ponadto istnieje możliwość uwzględniania imperfekcji w kombinacjach oraz określania wykluczających się przypadków obciążeń (np. obciążenie montażowe na dachu wyklucza równoczesne obciążeniem śniegiem).

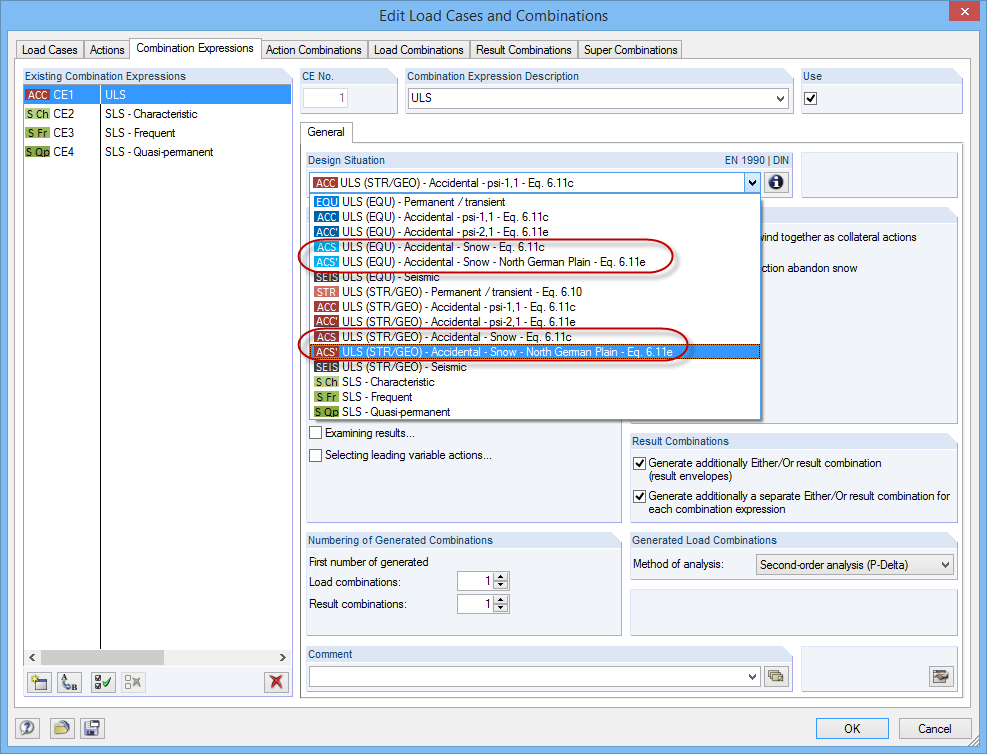

Wyjątkowa sytuacja obliczeniowa (np. Nizina Północnoniemiecka)
W przypadku wybrania sytuacji obliczeniowej 'Wyjątkowej' automatycznie uwzględniane są oddziaływania wyjątkowe, takie jak trzęsienie ziemi, obciążenia wybuchem, kolizje itp. Podczas stosowania norm niemieckich można automatycznie uwzględnić stan 'niziny północnoniemieckiej' poprzez wybór sytuacji obliczeniowej 'Wyjątkowa - śnieg'.
Redukowanie automatycznie generowanych kombinacji
Istnieją trzy możliwości zmniejszenia liczby kombinacji. Dwie pierwsze z nich są dostępne tylko w przypadku generowania kombinacji obciążeń, nie zaś kombinacji wyników.
Pierwsza opcja umożliwia automatyczną analizę wszystkich wyników przypadków obciążeń (sił wewnętrznych, odkształceń itp.) dla wybranych elementów. Następnie program wygeneruje tylko te kombinacje, które zawierają przypadki obciążeń generujące maksimum lub minimum. Dodatkowo można zdefiniować maksymalną liczbę odpowiednich przypadków obciążeń lub pominąć przypadki obciążeń z bardzo małym udziałem w wartościach maksymalnych i minimalnych.
Druga opcja umożliwia automatyczną ocenę wygenerowanych tymczasowych lub zdefiniowanych przez użytkownika kombinacji wyników. Następnie tworzone są tylko miarodajne kombinacje obciążeń.
Trzecia możliwość ograniczenia liczby generowanych kombinacji polega na tym, że tylko wybrane oddziaływania są klasyfikowane jako oddziaływania wiodące.
Kombinacje oddziaływań
Oddziaływania są automatycznie poddane superpozycji zgodnie z formułami kombinacji i wyświetlane jako tak zwane „kombinacje oddziaływań“. Możliwe jest zdefiniowanie, które kombinacje oddziaływań zostaną ostatecznie użyte do wygenerowania kombinacji obciążeń lub wyników. Na podstawie utworzonych kombinacji oddziaływań można oszacować, w jaki sposób formuły kombinacji wpływają na liczbę kombinacji.
Kombinacje obciążeń
Przypadki obciążeń zawarte w kombinacjach obciążeń są łączone, a następnie obliczane z uwzględnieniem odpowiednich współczynników (częściowe współczynniki bezpieczeństwa i kombinacji, współczynniki dotyczące klas konsekwencji itd.). Kombinacje obciążeń można tworzyć automatycznie zgodnie z formułami kombinacji określonymi w stosownej normie. Obliczenia statyczne można przeprowadzić jako geometrycznie liniowe, zgodnie z teorią drugiego rzędu, lub dużych odkształceń lub zgodnie z analizą postkrytyczną. Opcjonalnie można wybrać, czy siły wewnętrzne mają być odniesione do odkształconej lub nieodkształconej konstrukcji.
Kombinacje wyników
Najpierw obliczane są przypadki obciążeń zawarte w kombinacjach wyników. Następnie uzyskane wyniki są poddane superpozycji z uwzględnieniem odpowiednich współczynników. W kombinacjach wyników można superponować ze sobą wyniki przypadków obciążeń, kombinacji obciążeń oraz innych kombinacji wyników. Domyślne siły wewnętrzne są sumowane arytmetycznie. Istnieje jednak możliwość użycia sumy kwadratów, która jest adekwatna w przypadku analizy dynamicznej.
Modyfikacja sztywności/uwzględnianie początkowych deformacji
Dla poszczególnych przypadkach obciążeń lub ich kombinacji istnieje możliwość modyfikacji sztywności materiałów, przekrojów, podpór węzłowych, liniowych i powierzchniowych, a także przegubów prętowych i przegubów liniowych dla wszystkich lub wybranych elementów. Ponadto możliwe jest uwzględnienie deformacji z innego przypadku obciążenia lub kombinacji obciążeń jako stanu początkowego układu.
