Génération automatique de combinaisons
Nombre total d'articles : 9

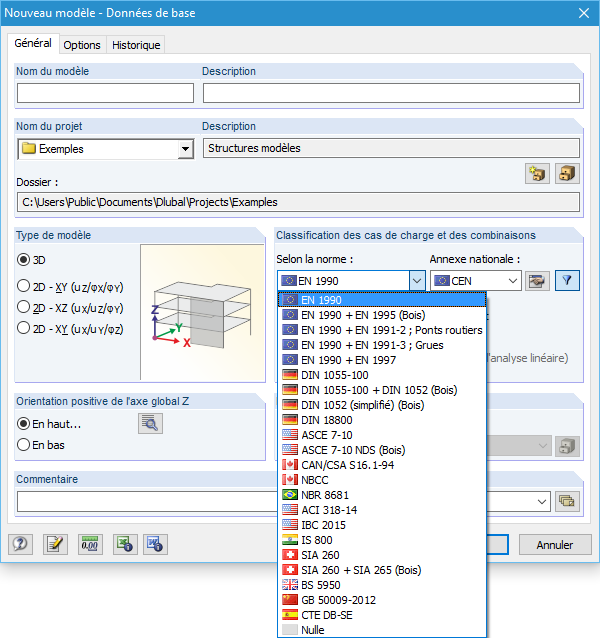

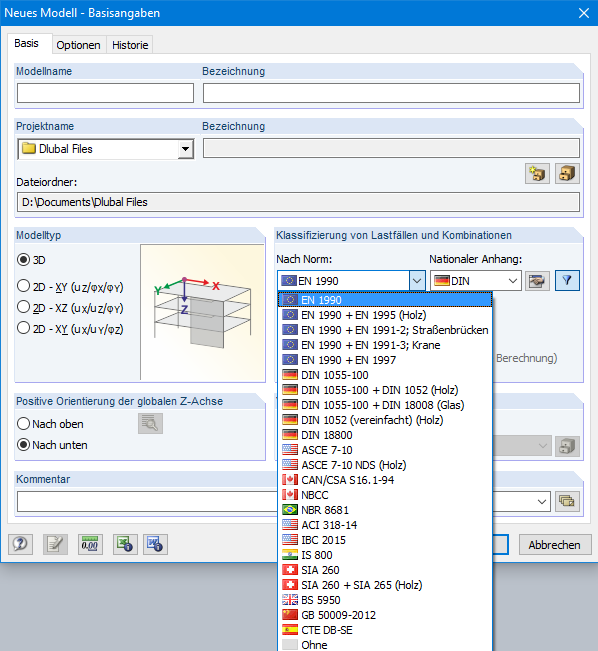

Normes
La boîte de dialogue des données de base contient un large panel de normes et la possibilité d'activer la création automatique de combinaisons. Les normes suivantes sont disponibles :
-
EN 1990:2002
-
EN 1990 + EN 1995:2004 (Bois)
-
EN 1990 + EN 1991-2 ; Ponts routiers
-
EN 1990 + EN 1991-3 ; Grues
-
EN 1990 + EN 1997
-
DIN 1055-100:2001-03
-
DIN 1055-100 + DIN 1052:2004-08 (Bois)
-
DIN 1055-100 + DIN 18008 (Verre)
-
DIN 1052 (simplifiée) (Bois)
-
DIN 18800:1990
-
ASCE 7-10
-
ASCE 7-10 NDS (Bois)
-
ACI 318-14
-
IBC 2015
-
CAN/CSA S 16.1-94:1994
-
NBCC : 2005
-
NBR 8681
-
IS 800:2007
-
SIA 260:2003
-
SIA 260 + SIA 265:2003 (Bois)
-
BS 5950-1:2000
-
GB 50009-2012
-
CTE DB-SE
Les annexes nationales suivantes sont disponibles pour les normes européennes EN :
-
DIN EN 1990/NA:2009-05 (Allemagne)
-
NBN EN 1990 – ANB: 2005 (Belgique)
-
BDS EN 1990:2003/NA:2008 (Bulgarie)
-
DK EN 1990/NA:2007-07 (Danemark)
-
SFS EN 1990/NA:2005 (Finlande)
-
NF EN 1990/NA:2005/12 (France)
-
ELOT EN 1990:2009 (Grèce)
-
UNI EN 1990/NA:2007-07 (Italie)
-
IS EN 1990:2002 + NA:2010 (Irlande)
-
LVS EN 1990:2003/NA:2010 (Lettonie)
-
LST EN 1990/NA:2010-11 (Lituanie)
-
LU EN 1990/NA:2011-09 (Luxembourg)
-
MS EN 1990:2010 (Malaisie)
-
NEN EN 1990/NA:2006 (Pays-Bas)
- NS EN 1990/NA:2008 (Norvège)
-
ÖNORM EN 1990:2007-02 (Autriche)
-
NP EN 1990:2009 (Portugal)
-
PN EN 1990/NA:2004 (Pologne)
-
SR EN 1990/NA:2006-10 (Roumanie)
-
SIST EN 1990: 2004/A1:2005 (Slovénie)
-
SS EN 1990:2008 (Singapour)
-
SS EN 1990/BFS 2010:28 (Suède)
-
STN EN 1990/NA:2009-08 (Slovaquie)
-
UNE EN 1990 2003 (Espagne)
-
CSN EN 1990/NA:2004-03 (République tchèque)
-
BS EN 1990/NA:2004-12 (Royaume-Uni)
-
TKP EN 1990/NA:2011 (Biélorussie)
-
CYS EN 1990:2002 (Chypre)

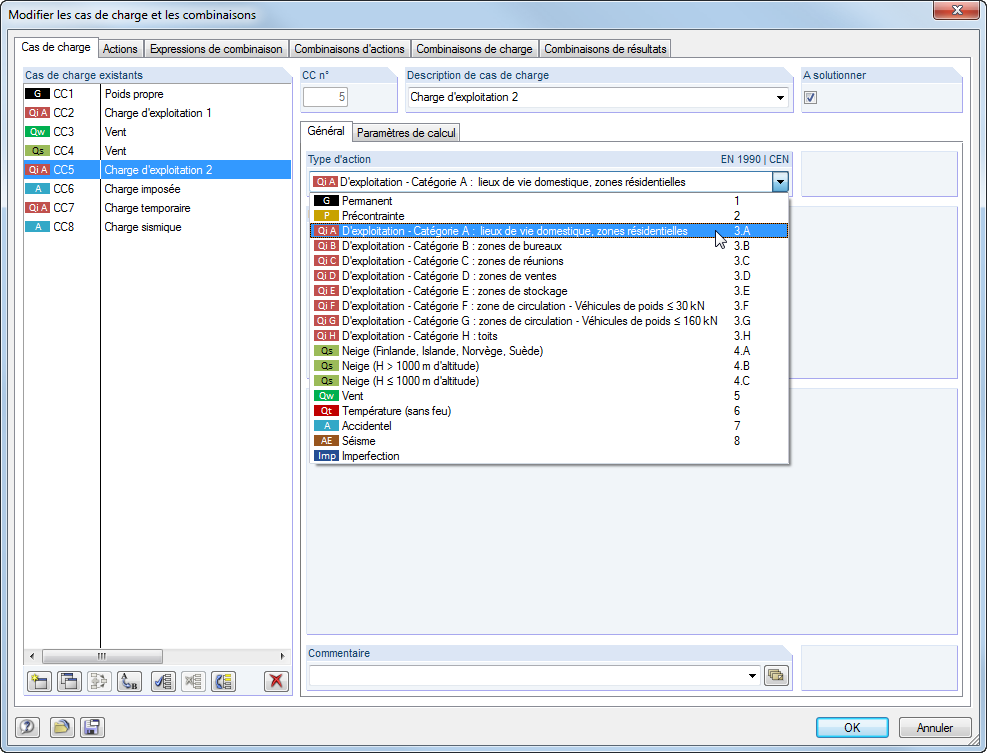

Cas de charge / Types d'action
Dans la boîte de dialogue {$>Modifier les cas de charge et les combinaisons', vous pouvez créer et modifier les cas de charge et générer des combinaisons d'actions, de charges et de résultats. Il est possible d'affecter différents types d'actions à des cas de charge individuels en conformité avec la norme sélectionnée. Si plusieurs charges ont été assignées à un type d'action, elles peuvent agir simultanément ou alternativement (par exemple, vent venant de la gauche ou vent venant de la droite).

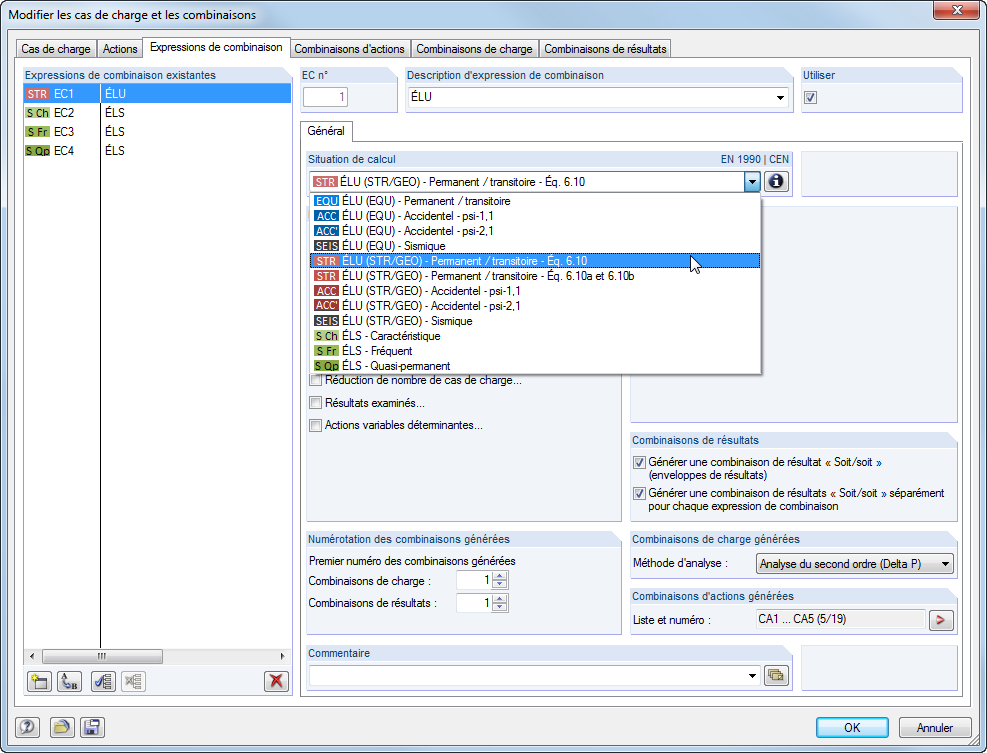

Expressions de combinaison
Pour la combinaison des actions à l'état limite ultime et à l'état limite de service, vous pouvez sélectionner différentes situations de calcul selon la norme (par exemple, ELU (STR/GEO) - permanente/transitoire, SLS - quasi-permanente, etc.).
De plus, vous avez la possibilité d'intégrer des imperfections dans la combinaison et de déterminer des cas de charge qui ne devraient pas être combinés avec d'autres cas de charge (par exemple, la charge de construction pour la toiture non combinée avec la charge de neige).

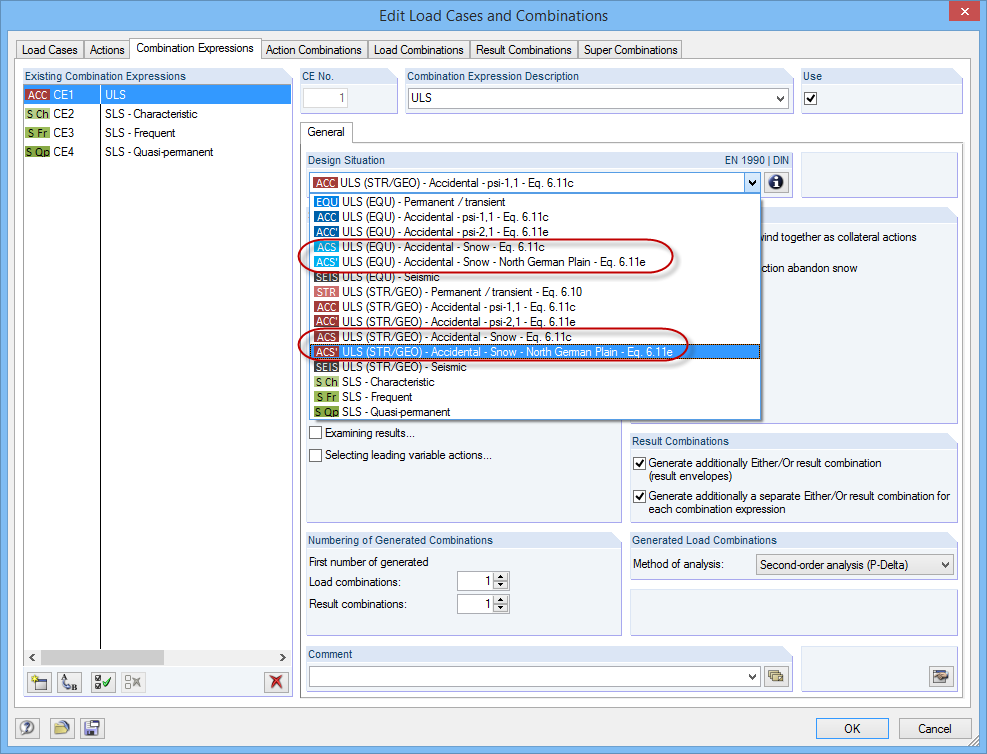

Situation de projet accidentelle (par exemple, plaine d'Allemagne du Nord)
Lorsque vous sélectionnez la situation de projet 'Accidentelle', les actions accidentelles telles que tremblements de terre, les charges d'explosion, les collisions et autres sont automatiquement prises en compte. Lorsque vous appliquez les normes allemandes, vous pouvez automatiquement considérer la 'plaine d'Allemagne du Nord' en sélectionnant la situation de projet 'Accidentelle - Neige'.

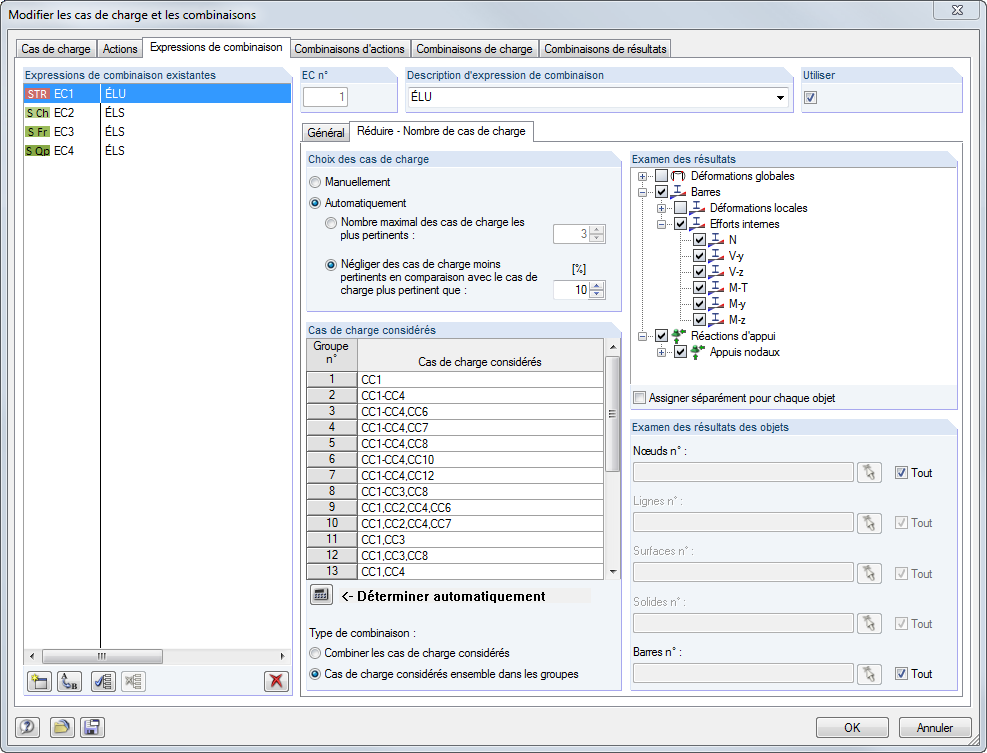

Réduction des combinaisons générées automatiquement
Vous avez trois possibilités pour effectuer la réduction du nombre de combinaisons. Les deux premières méthodes ne sont disponibles que pour la génération de combinaisons de charge.
Avec la première option, vous pouvez analyser automatiquement tous les résultats des cas de charge (efforts internes, les déformations, etc.) des éléments sélectionnés. Ensuite, le programme va générer uniquement les combinaisons qui incluent les cas de charge engendrant un maximum ou un minimum. En outre, vous pouvez définir un nombre maximum de cas de charge déterminants, ou vous pouvez négliger les cas de charge ayant une très faible contribution aux valeurs maximales et minimales.
Avec la deuxième option, vous avez la possibilité d’évaluer les combinaisons de résultats temporaires ou définies par l'utilisateur automatiquement générées. Ensuite, seules les combinaisons de charges susceptibles d’être les plus critiques seront créées.
La troisième possibilité permet de réduire le nombre de combinaisons générées en classant seulement les actions sélectionnées comme actions retenues.

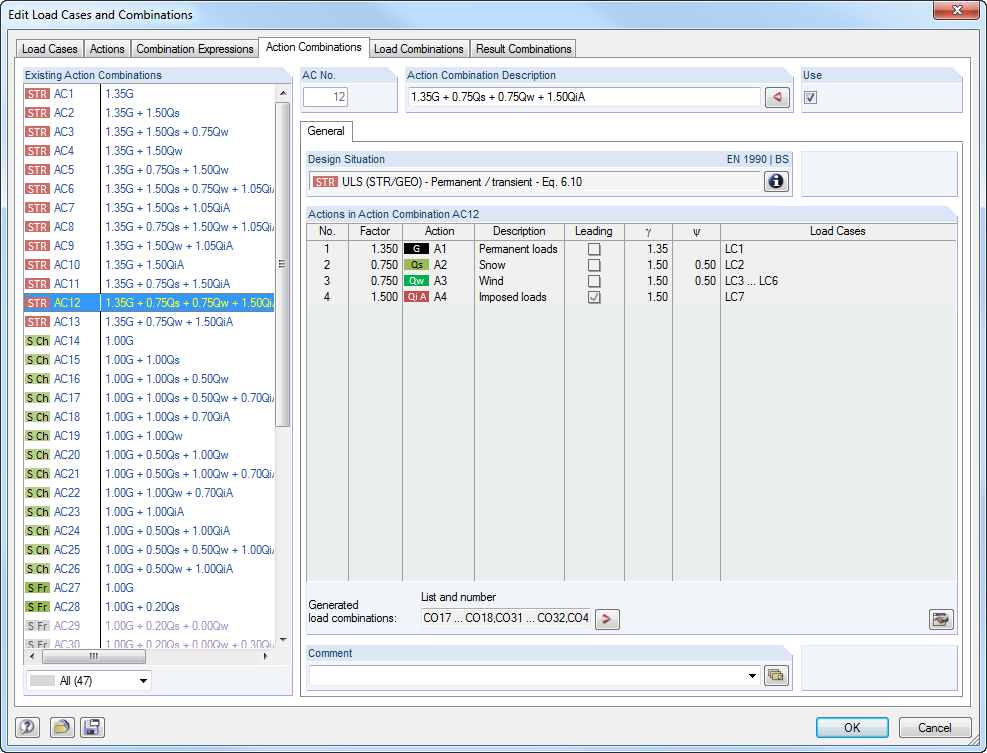

Combinaisons d'actions
Les actions sont automatiquement superposées selon les expressions de combinaison puis affichées sous forme de « combinaisons d'actions ». Vous pouvez définir laquelle des combinaisons d'actions sera prise en compte lors de la génération de combinaisons de charges ou de résultats. En fonction des combinaisons d'actions créées, vous pouvez estimer comment les expressions de combinaison affectent le nombre de combinaisons.

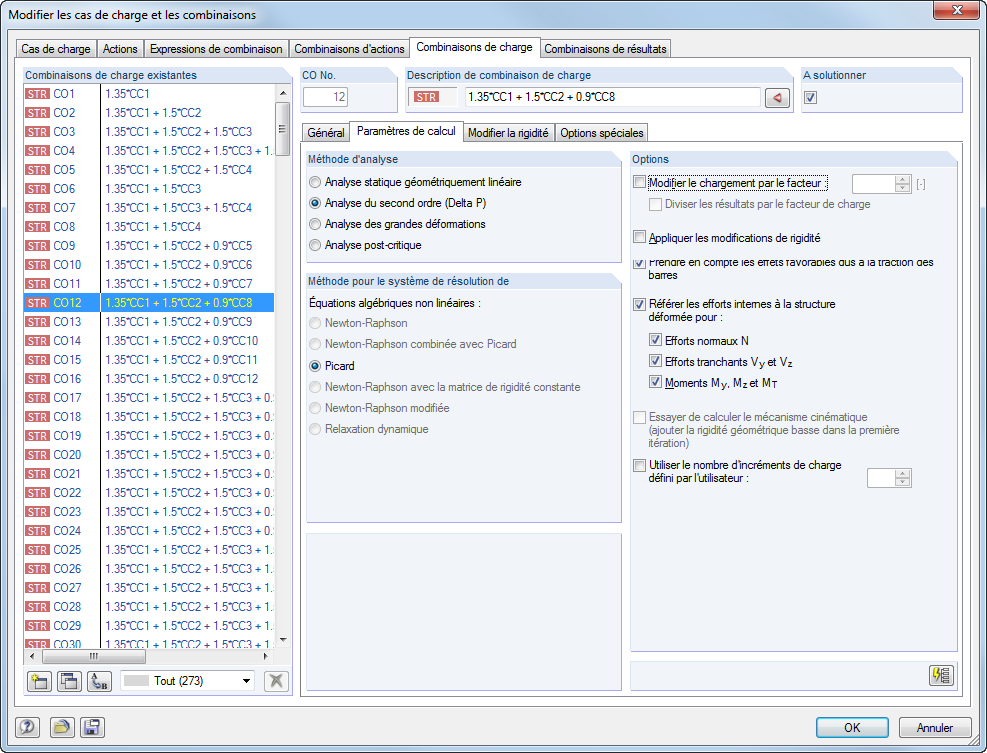

Combinaisons de charge
Les cas de charge inclus dans les combinaisons de charges sont additionnés, puis calculés en considérant les facteurs correspondants (facteurs partiels de sécurité et de combinaison, coefficients relatifs aux classes de conséquence, etc.). Les combinaisons de charges peuvent être créées automatiquement selon les expressions de combinaison de la norme. Le calcul peut être effectué selon l'analyse géométriquement linéaire, du second ordre, ou des grandes déformations ou encore selon l'analyse post-critique. Vous avez également la possibilité de définir si les efforts internes doivent être rapportés à la structure déformée ou non.
Combinaisons de résultats
Les cas de charge inclus dans les combinaisons de résultats sont calculés en premier. Les résultats sont ensuite superposés en considérant les facteurs correspondants. Vous avez la possibilité de superposer les résultats des cas de charge, des combinaisons de charges et d'autres combinaisons de résultats dans les combinaisons de résultats. Les efforts internes sont ajoutés par défaut, mais une superposition quadratique peut être pertinente pour les analyses dynamiques.
Modification des rigidités/considération des déformations initiales
Dans les cas de charge ou les combinaisons de charge individuels, il est possible de modifier les rigidités des matériaux, des sections, des appuis nodaux, linéiques et surfaciques, ainsi que les articulations de barre et les articulations linéiques pour toutes les barres ou uniquement celles sélectionnées. En outre, il est possible de considérer les déformations initiales des cas de charge ou d'autres combinaisons de charges.
