Быстрое и удобное создание нагрузок
Всего позиций: 6

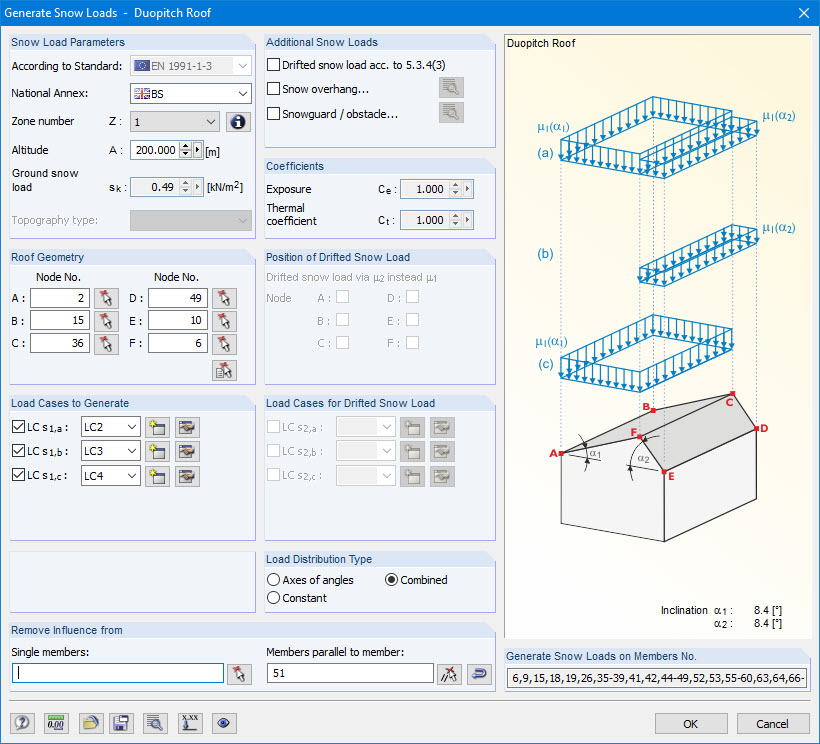

Генератор снеговой нагрузки
Снеговые нагрузки могут создаваться в виде нагрузок на стержни на плоские/односкатные крышаи и двускатные крыши.
Причем во внимание могут быть приняты и дополнительные снеговые нагрузки, такие как снежные заносы, снежные выступы и снегозащитные ограждения.
Для расчётов доступны следующие нормы:
-
1991-1-3 (вкл. национальные приложения)
-
DIN 1055-5
-
CTE DB-SE-AE
-
ASCE/SEI 7-16

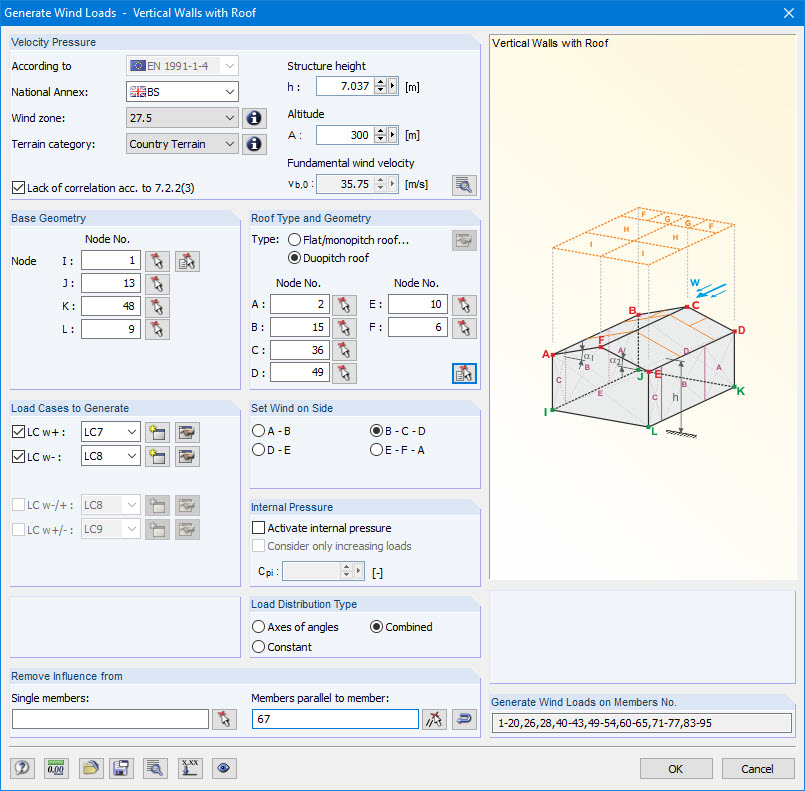

Генератор ветровой нагрузки
Ветровые нагрузки могут создаваться автоматически как нагрузки на стержни для следующих конструктивных элементов (дополнительно, с внутренним давлением для открытых зданий):
- Вертикальные стены
- Плоские кровли
- Односкатные кровли
- Двухскатные/лотковые кровли
- Вертикальные стены с кровлей
Для расчётов доступны следующие нормы:
-
1991-1-3 (вкл. национальные приложения)
-
DIN 1055-4
-
CTE DB-SE-AE
-
ASCE/SEI 7-16

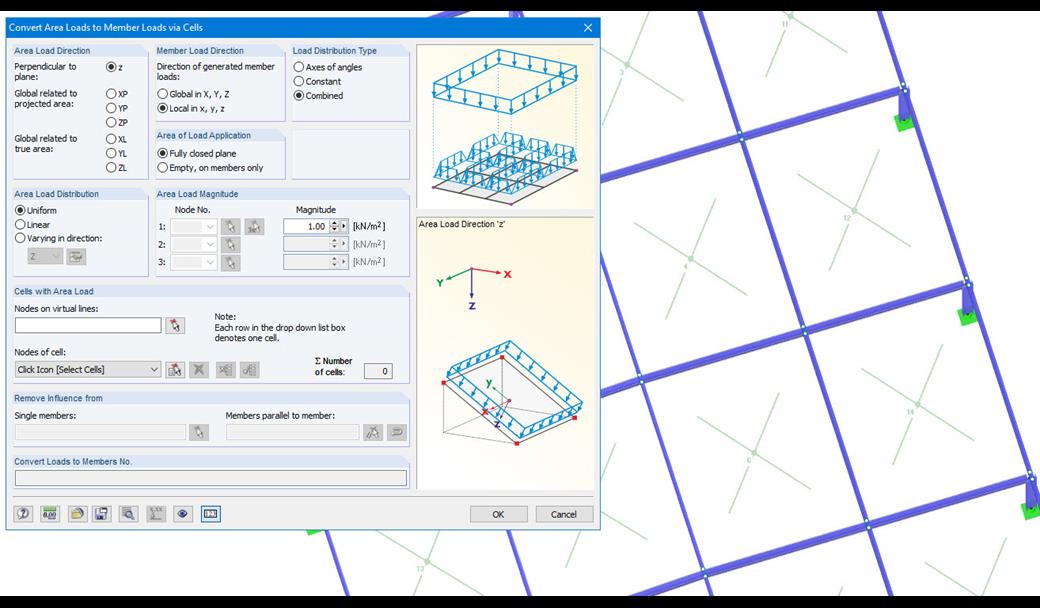

Создание нагрузок на стержень из нагрузок на площадь
Нагрузки на площадь могут быть автоматически преобразованы в нагрузки на стержни. Для этого существует 2 варианта:
- Создать нагрузки на стержень из нагрузки на площадь с помощью плоскости
- Нагрузки на стержни из нагрузки на площадь с помощью ячеек
В зависимости от выбранной опции, необходимо либо задать плоскость с помощью угловых узлов, либо выбрать ячейки на графике. Нагрузка на площадь может быть приложена ко всей поверхности или только к эффективной поверности или к проекции поверхности стержней.
Онлайн руководство программы RFEM | Нагрузки на стержень из нагрузок на площади через плоскость
Создание нагрузок на стержни из произвольной нагрузки на линию
С помощью этого генератора можно, например, для решеток, задать произвольные нагрузки на линию (например, от конвейерных лент) и пропорционально распределить их по стержням.
Подробнее

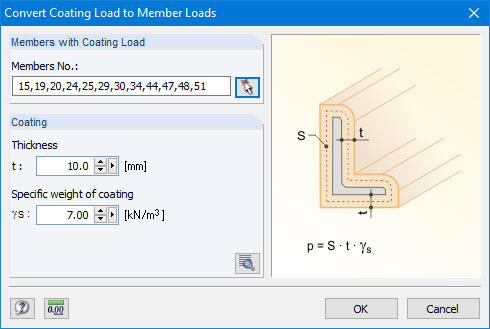

Создание нагрузок на стержень от покрытия
Нагрузки на покрытие могут создаваться как нагрузки на стержни от гололедных нагрузок, облицовки и т.д.
Для этого вам нужно задать только толщину и удельный вес покрытия.
Руководство программы RFEM 5 (на немецком)

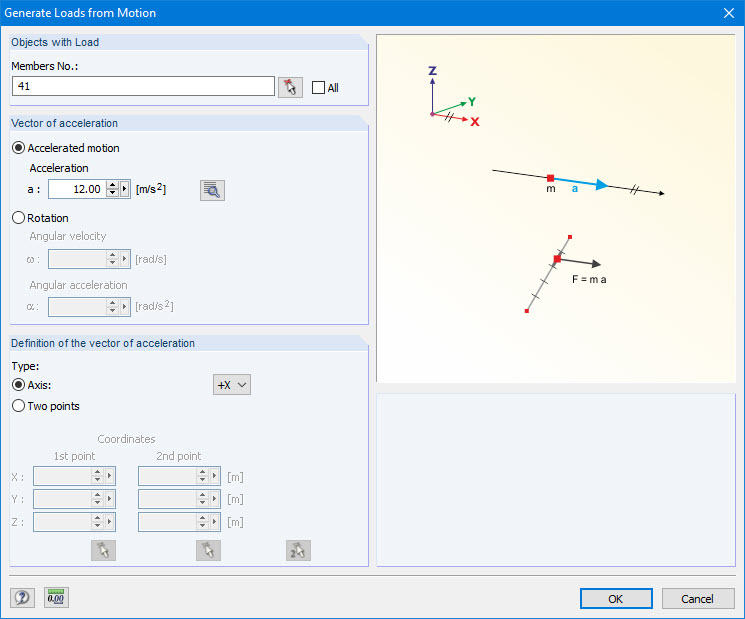

Создание нагрузок от ускоренного движения
Данный генератор создает нагрузки в результате ускорения или вращения (например, от башенных кранов), которые действуют на конкретные объекты модели.
Данная масса определяется из собственного веса.
Подробнее
