In diesem Artikel wird der Einfluss der Biegesteifigkeit von Seilen auf deren Schnittgrößen dargestellt und erläutert. Außerdem werden Hinweise gegeben, wie sich dieser Einfluss reduzieren lässt.

Für die Beurteilung, ob bei einer dynamischen Berechnung auch die Theorie II. Ordnung berücksichtigt werden muss, stellt die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 den Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ zur Verfügung. Dieser kann mit RFEM 6 und RSTAB 9 berechnet und untersucht werden.

Die EN 1998-1 Abschnitt 2.2.2 und 4.4.2.2 fordert für den Nachweis im Grenzzustand der Tragfähigkeit die Berechnung unter Berücksichtigung der Theorie II. Ordnung (P-Δ-Effekt). Dieser Einfluss darf nur vernachlässigt werden, wenn der Empfindlichkeitsbeiwert der gegenseitigen Stockwerksverschiebung θ kleiner 0,1 ist.

In der Konsole steht Ihnen neben JavaScript der Python-High-Level-Funktionsapparat zur Verfügung. Mit der Python-Option bietet Ihnen die Konsole auch im Objekteigenschaftsdialog für das In-App-Skripting die aus dem WebService-Funktionskatalog bekannten Python-High-Level-Funktionen zur weiteren Nutzung an.

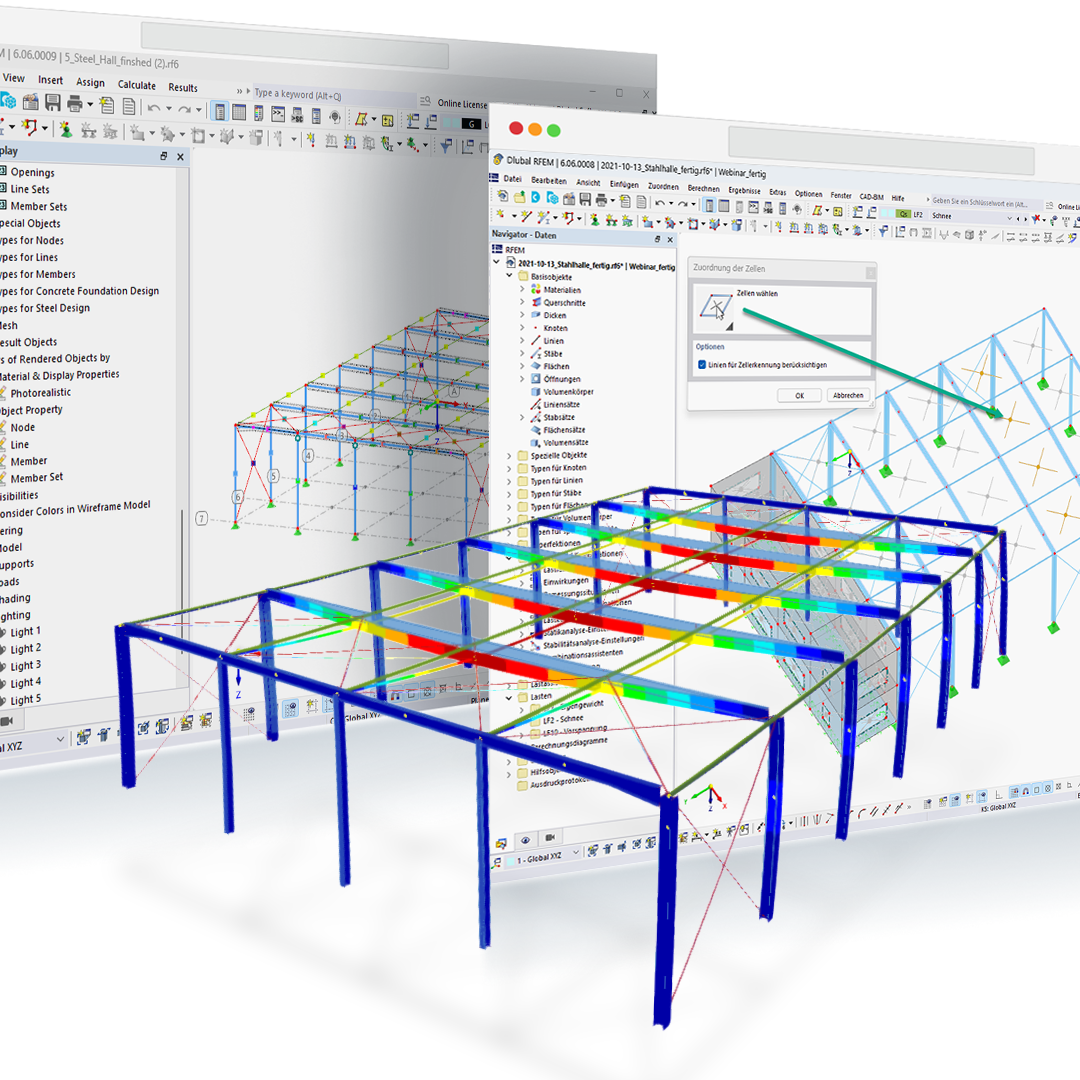

Mit der Funktion "Verband in Zellen" können Sie mit wenigen Klicks Diagonalverbände generieren. Diese Funktion finden Sie unter Extras --> Modell generieren - Stäbe --> Verband in Zellen.

• Zum Erklärvideo

In RFEM und RSTAB haben Sie die Möglichkeit, sich für die Windsimulation die Strömungsfeldgrößen Druck, Geschwindigkeit, kinetische Turbulenzenergie und Turbulenzdissipationsrate visualisieren zu lassen.

Die Clippingebenen sind dabei zur jeweiligen Windrichtung ausgerichtet.

• Zum Erklärvideo
