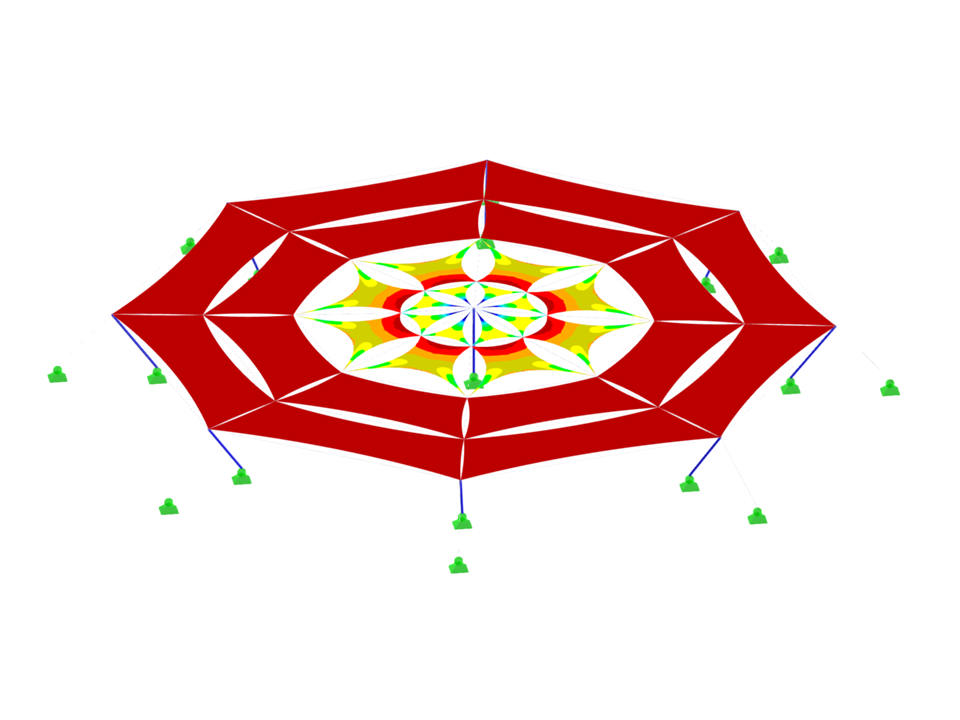

Dieses Modell, dass anhand des Add-On Formfindung gefertigt wurde ist in Anlehnung an die Überdachung des Skateparks in Dubai erstellt worden.
Membrandach
| Anzahl Knoten | 179 |
| Anzahl Linien | 177 |
| Anzahl Stäbe | 177 |
| Anzahl Flächen | 32 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 2.670 t |
| Abmessungen (metrisch) | 45.179 x 4.501 x 45.179 m |
| Abmessungen (imperial) | 148.23 x 14.77 x 148.23 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
