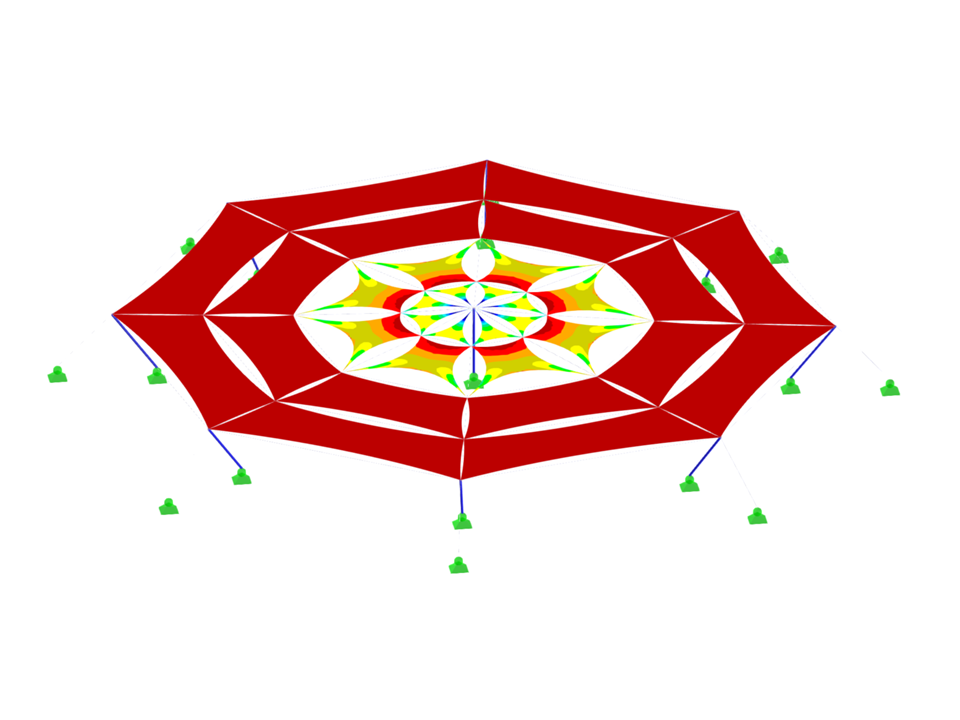

Tento model, který byl vyroben pomocí addonu Form-finding, byl vytvořen na střeše skateparku v Dubaji.
Membránová střecha
| Počet uzlů | 179 |
| Počet linií | 177 |
| Počet prutů | 177 |
| Počet ploch | 32 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 2,670 t |
| Rozměry (metrické) | 45,179 x 4,501 x 45,179 m |
| Rozměry (imperiální) | 148.23 x 14.77 x 148.23 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
