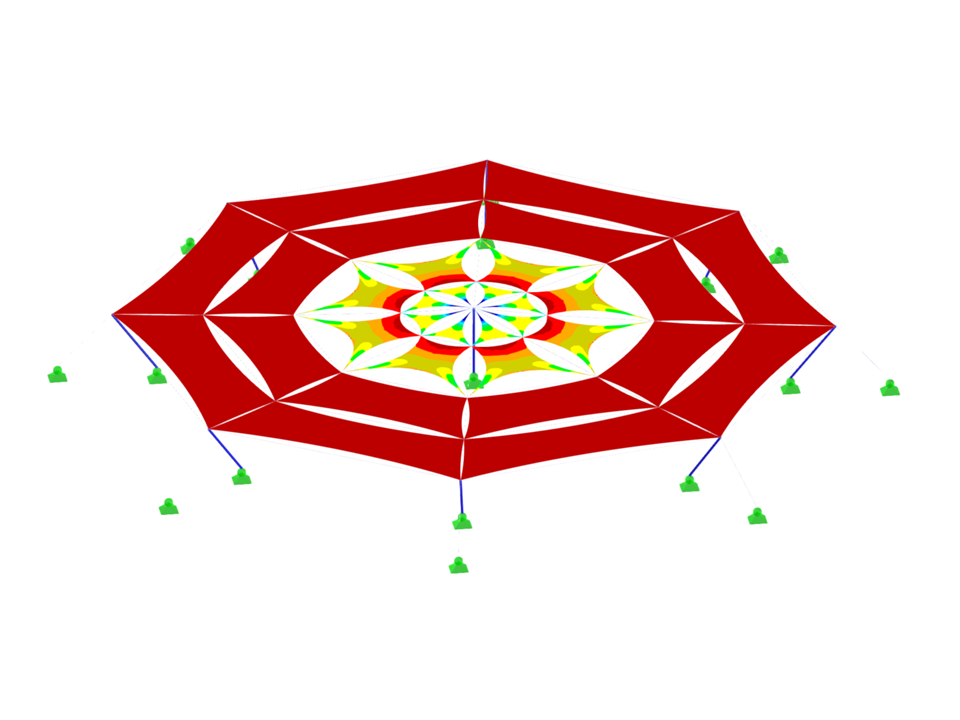

Ten model, który został wyprodukowany przy użyciu rozszerzenia Form-Finding, powstał w oparciu o dach skateparku w Dubaju.
Dach membranowy
| Liczba węzłów | 179 |
| Liczba linii | 177 |
| Liczba prętów | 177 |
| Liczba powierzchni | 32 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,670 t |
| Wymiary (metryczne) | 45,179 x 4,501 x 45,179 m |
| Wymiary (imperialne) | 148.23 x 14.77 x 148.23 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
