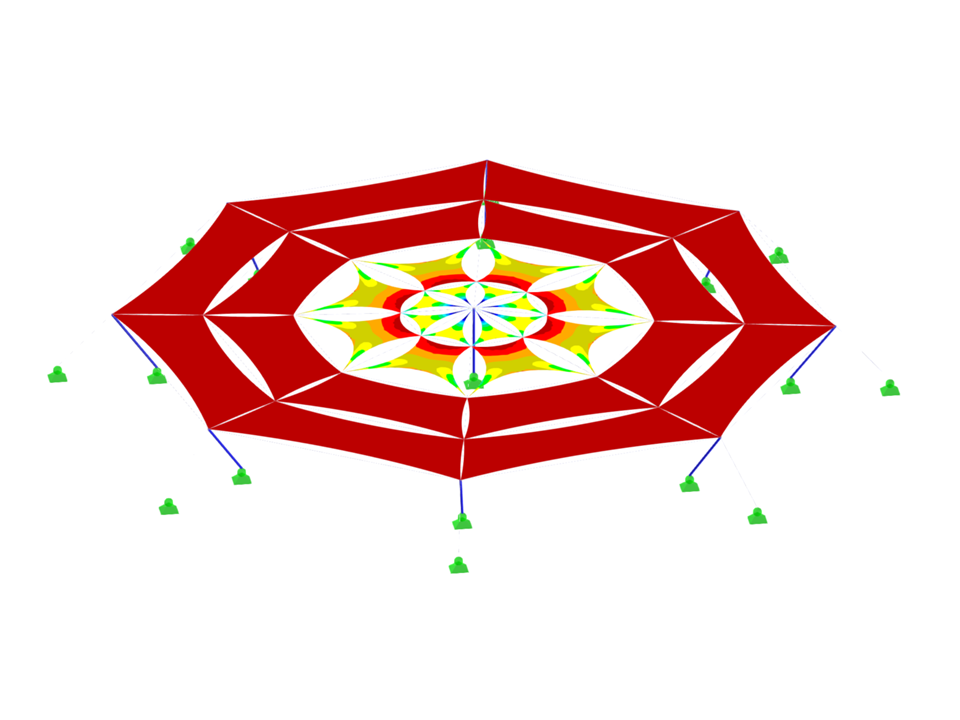

Questo modello, che è stato realizzato utilizzando l'add-on Form-Finding, è stato creato sulla base della copertura di uno skate park a Dubai.
Copertura a membrana
Numero di nodi | 179 |
Numero di linee | 177 |
Numero di aste | 177 |
Numero di superfici | 32 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 4 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 2,670 t |
Dimensioni (metriche) | 45.179 x 4.501 x 45.179 m |
Dimensioni (imperiali) | 148.23 x 14.77 x 148.23 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
