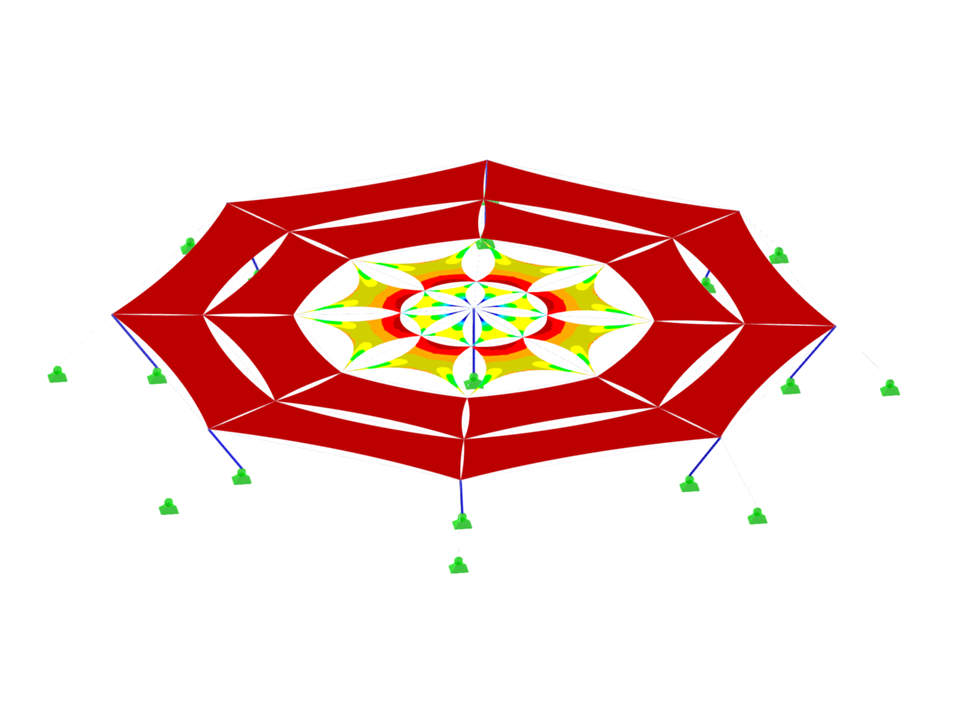

Ce modèle, fabriqué à l'aide du module complémentaire Recherche de forme, a été créé sur la toiture d'un patinoire à Dubaï.
Toiture à membrane
Nombre de nœuds | 179 |
Nombre de lignes | 177 |
Nombre de barres | 177 |
Nombre de surfaces | 32 |
Nombre de solides | 0 |
Nombre de cas de charge | 2 |
Nombre de combinaisons de charges | 4 |
Nombre de combinaisons de résultats | 0 |
Poids total | 2,670 t |
Dimensions (métrique) | 45,179 x 4,501 x 45,179 m |
Dimensions (impériales) | 148.23 x 14.77 x 148.23 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
Le tableau de résultats du modèle de bâtiment {$>Résultats par étage' affiche le centre de gravité pour les cas de charge et les combinaisons de charges. Outre le poids propre, les charges verticales des cas de charge et des combinaisons de charges respectifs sont également prises en compte.
Vous pouvez également utiliser la boîte de dialogue 'Centre de gravité et informations sur les objets sélectionnés» pour afficher le centre de gravité en tenant compte de la charge sélectionnée.
Pour le type de rigidité de surface « Transfert de charge », des géométries courbes sont disponibles, telles que « Quadrangle », « NURBS » et « Rotation », en plus des types de géométrie « Plan » et « Tuyau ».
L'option « Créer des cellules de surface à partir des ouvertures » est disponible dans le menu contextuel de la surface. Cela vous permet de créer facilement, par exemple, des lignes pour les poteaux des murs à panneaux en bois (à l'aide du type d'épaisseur « Panneau de poutre »).
Dans l'assistant de charge « Importer une réaction d'appui », le type de connexion d'objet « Charges libres » est disponible en plus du type « Manuel ». Cette option vous évite d'assigner manuellement les réactions d'appui à des nœuds et des lignes spécifiques. Dans cette option, les forces d'appui du modèle connecté sont appliquées comme des charges libres.
