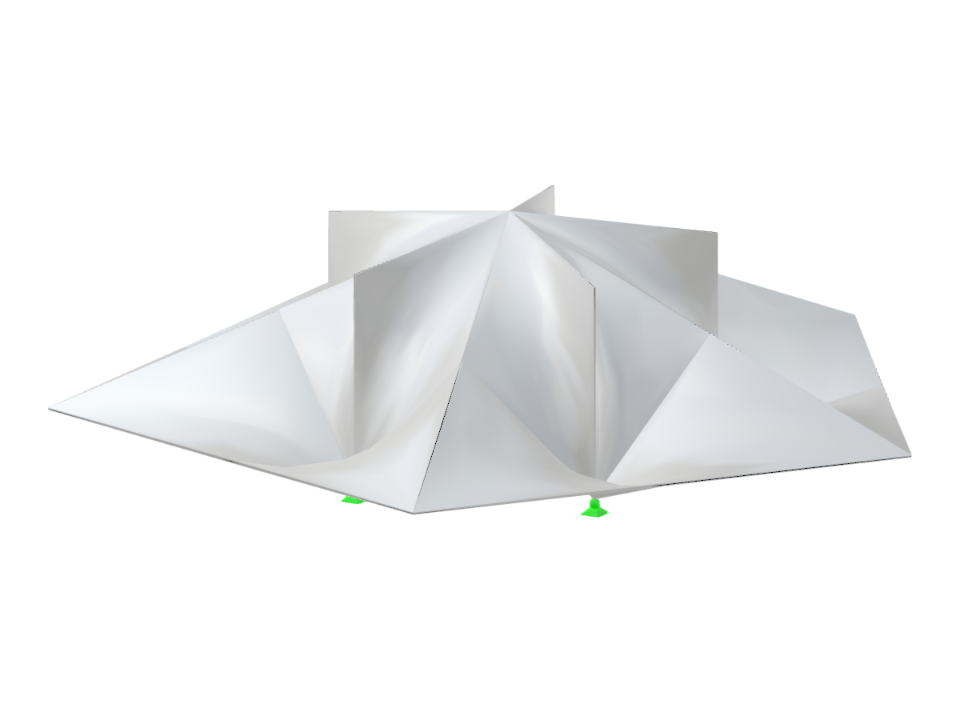

Eingabe über die Anzahl der Stützpolygon-Seiten (ab 4), Länge und Höhe
Gesamt
Diese Seite hat 0 Nutzerbewertungen.
| 5 Sterne | ||
| 4 Sterne | ||
| 3 Sterne | ||
| 2 Sterne | ||
| 1 Stern |

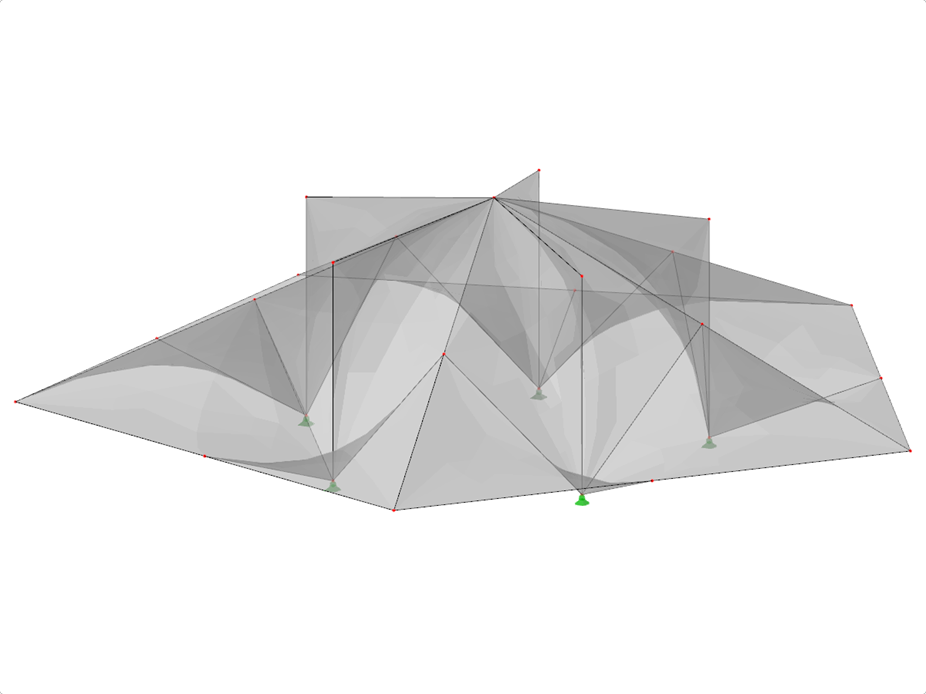

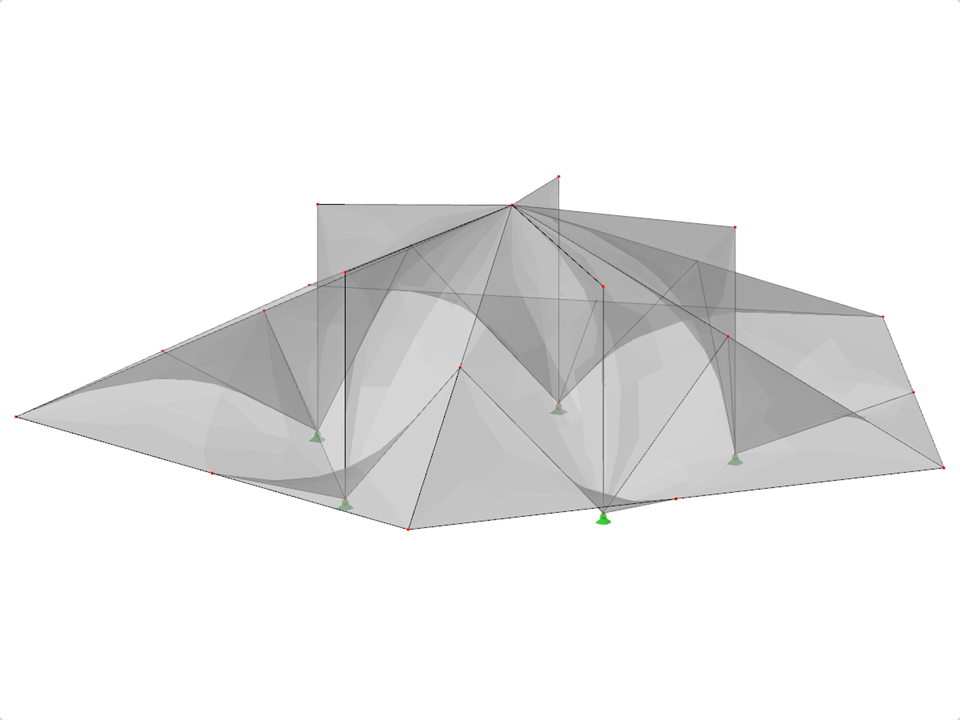

SHH075 | Antiklastische Schalen
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 26 |
| Anzahl Linien | 45 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 20 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 245,738 t |
| Abmessungen (metrisch) | 30,777 x 9,000 x 32,361 m |
| Abmessungen (imperial) | 100.97 x 29.53 x 106.17 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
