Kragarm aus Stahl, in dem plastisches Materialverhalten eingesetzt wurde.
Modell verwendet in

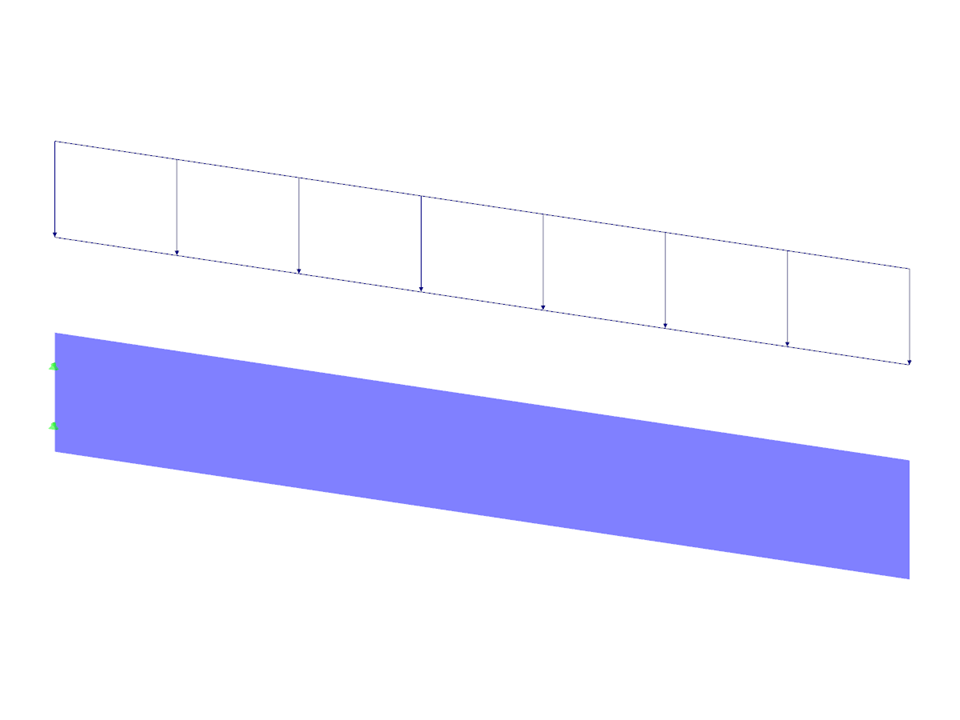

Kragarm mit plastischem Materialverhalten
Anzahl Knoten | 4 |
Anzahl Linien | 4 |
Anzahl Stäbe | 0 |
Anzahl Flächen | 1 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 0.039 t |
Abmessungen (metrisch) | 2.000 x 0.250 x 0.000 m |
Abmessungen (imperial) | 6.56 x 0.82 x 0 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
Die elastischen Verformungen eines Bauteils infolge einer Last basieren auf dem hookeschen Gesetz, das eine lineare Spannungs-Dehnungs-Beziehung beschreibt. Sie sind reversibel: Nach der Entlastung kehrt das Bauteil wieder in seine ursprüngliche Form zurück. Plastische Verformungen hingegen führen zu irreversiblen Formänderungen. Die plastischen Dehnungen sind in der Regel erheblich größer als die elastischen Verformungen. Bei plastischen Beanspruchungen duktiler Materialien wie Stahl treten Fließeffekte auf, bei denen der Verformungszuwachs mit einer Verfestigung einhergeht. Sie führen damit zu bleibenden Formänderungen - und im Extremfall zur Zerstörung des Bauteils.
Verfestigung beschreibt die Fähigkeit eines Materials, bei Belastung durch Umlagerungen (Strecken) der Mikrokristalle im Kristallgitter der Struktur eine höhere Steifigkeit zu erreichen. Es wird hierbei zwischen materieller isotroper Verfestigung als skalare Größen oder tensoriellen kinematischen Verfestigungen unterschieden.
