Consola em aço onde foi utilizado o comportamento do material plástico.
Modelo utilizado em

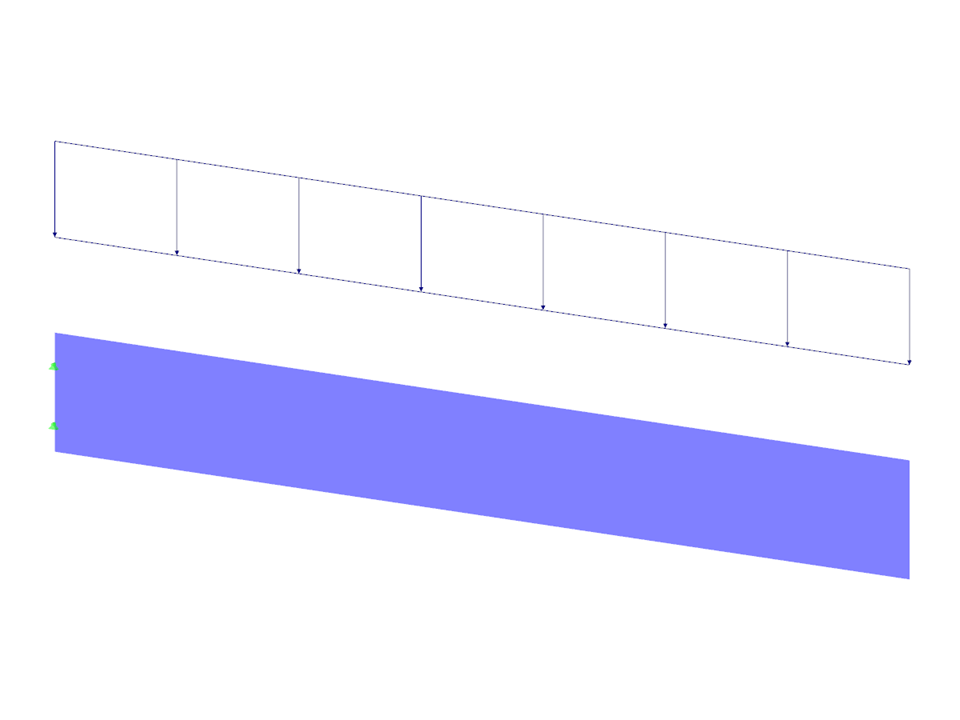

Cantilever com comportamento de material plástico
Número de nós | 4 |
Número de linhas | 4 |
Número de barras | 0 |
Número de superfícies | 1 |
Número de sólidos | 0 |
Número de casos de carga | 1 |
Número de combinações de cargas | 0 |
Número de combinações de resultados | 0 |
Peso total | 0,039 t |
Dimensões (métricas) | 2,000 x 0,250 x 0,000 m |
Dimensões (imperial) | 6.56 x 0.82 x 0 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
As deformações elásticas de um componente estrutural devido a uma carga são baseadas na lei de Hooke, que descreve uma relação linear da tensão-deformação. Estas são reversíveis: Após o redução do carregamento, o componente estrutural volta à sua forma original. As deformações plásticas, por outro lado, levam a uma alteração irreversível da forma. As deformações plásticas são geralmente consideravelmente maiores do que as deformações elásticas. Para tensões plásticas de materiais dúcteis, como o aço, ocorrem efeitos de cedência quando o aumento da deformação ocorre juntamente com o endurecimento. Estas levam a deformações permanentes - e, em casos extremos, à rotura do componente estrutural.
O endurecimento de deformações é a capacidade do material de atingir uma rigidez mais alta através da redistribuição (alongamento) de microcristais na treliça de uma estrutura. É feita uma distinção entre o endurecimento isotrópico do material como quantidades escalares ou o endurecimento cinemático tensional.
O programa de propriedades de secções SHAPE-THIN determina as propriedades de secções efetivas de secções de parede fina de acordo com o Eurocódigo 3 e o Eurocódigo 9. Como alternativa, o programa permite o dimensionamento plástico de secções gerais de acordo com o método Simplex. Neste processo, as reservas de secção plásticas são calculadas de forma iterativa para as forças internas determinadas elasticamente. O exemplo seguinte descreve as propriedades da secção efetiva na área de entalhe de uma secção em I laminada. Em seguida, os resultados são comparados com a análise plástica.
O módulo adicional RF-STEEL EC3 permite efetuar verificações plásticas de secções de acordo com a EN 1993-1-1, cap. 6.2 Deve ter em atenção a interação do carregamento devido à flexão e à força axial para secções em I, a qual se encontra regulada no cap. 6.2.9.1.
