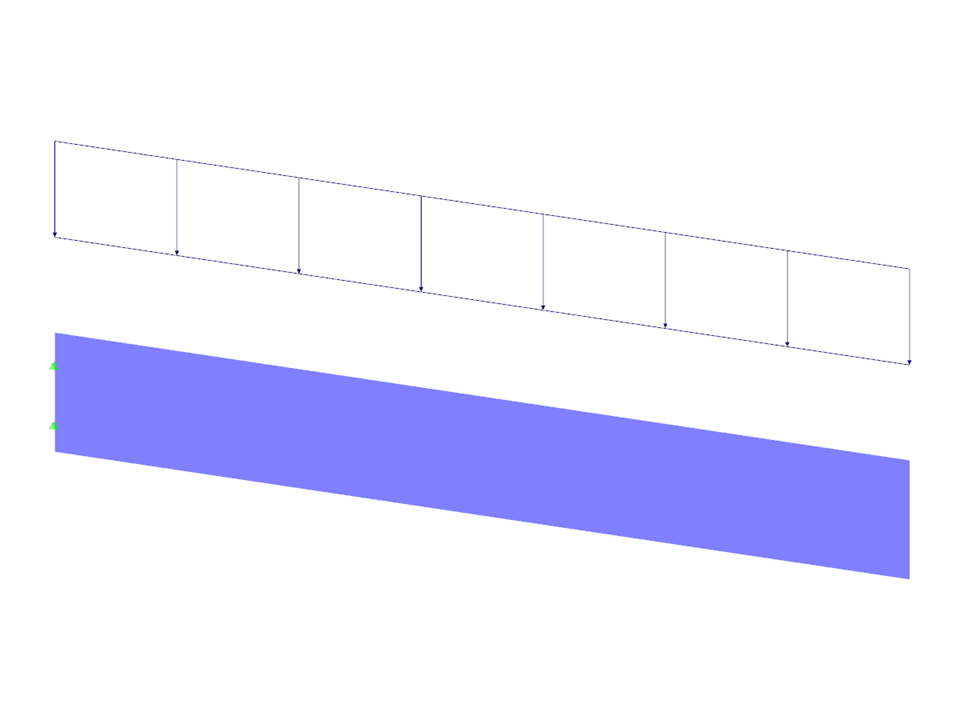

悬臂塑性行为
节点数目: | 4 |
线的数目 | 4 |
杆件数目: | 0 |
面的数目: | 1 |
实体数目 | 0 |
荷载工况数目 | 1 |
荷载组合数目 | 0 |
结果组合数目 | 0 |
总重量 | 0,039 t |
翘曲区域尺寸 | 2.000 x 0.250 x 0.000 m |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
杆件在荷载作用下的弹性变形遵循应力-应变屈克定律。 它们是可逆的: 释放槽后,构件将恢复到原始形状。 然而,塑性变形会导致不可逆的变形。 通常塑性应变远大于弹性应变。 对于延性材料(例如钢)的塑性应力,当硬化时变形增加,就会产生屈服效应。 它们会导致永久变形,在极端情况下还会导致结构构件的损坏。
应变硬化是材料通过在结构的晶格中重新分布(拉伸)微晶达到更高刚度的能力。 可以分为标量的材料各向同性强化 或者随动强化。
SHAPE-THIN 截面属性软件可以根据欧洲规范 3 和 9 确定薄壁截面的有效截面属性。 或者,程序还可以按照单纯形法对一般截面进行塑性设计。 计算过程中迭代计算预应力由弹性确定的内力产生的塑性截面储量。下面的示例介绍轧制 I 形截面切口区域的有效截面属性。 然后将计算结果与塑性分析进行比较。
RF-/STEEL EC3 可以按照欧洲规范 EN 1993-1-1 对截面进行塑性设计。 6.2. 对于工字钢,需要注意荷载的相互影响,即弯矩和轴力之间的关系。 6.2.9.1.
