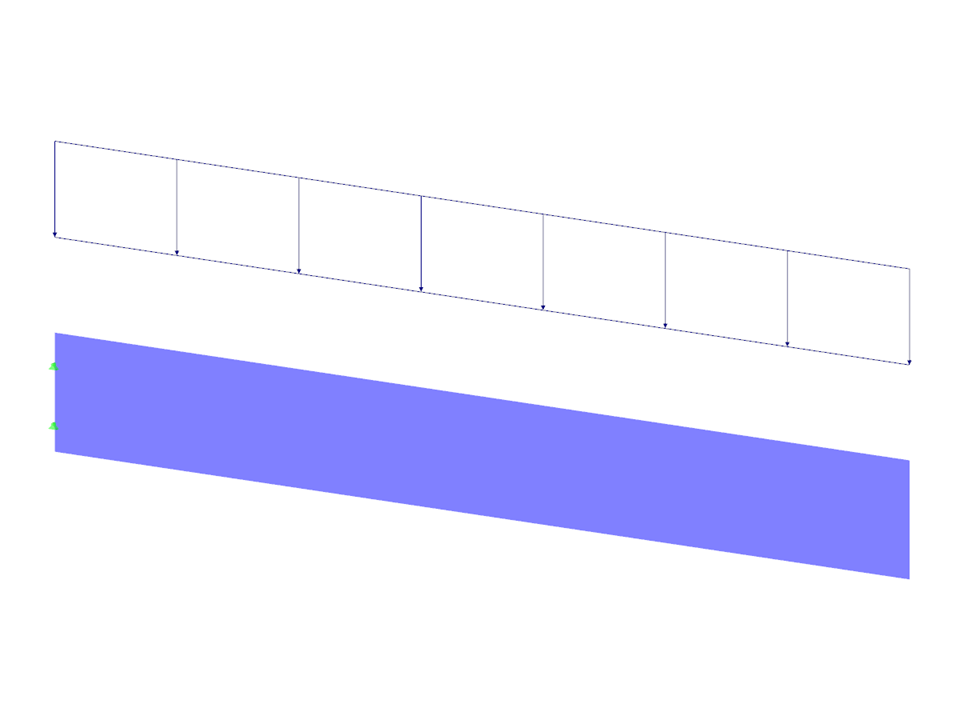

Cantilever in acciaio in cui è stato utilizzato il comportamento del materiale plastico.
Modello utilizzato in
Cantilever con comportamento materiale plastico
Numero di nodi | 4 |
Numero di linee | 4 |
Numero di aste | 0 |
Numero di superfici | 1 |
Numero di solidi | 0 |
Numero di casi di carico | 1 |
Nr. di combinazioni di carico | 0 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 0,039 t |
Dimensioni (metriche) | 2.000 x 0.250 x 0.000 m |
Dimensioni (imperiali) | 6.56 x 0.82 x 0 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Le deformazioni elastiche di un componente strutturale dovute a un carico si basano sulla legge di Hooke, che descrive una relazione tensione-deformazione lineare. Sono reversibili: Dopo la rimozione del carico, il componente strutturale ritorna alla sua forma orginale. Tuttavia, le deformazioni plastiche portano a un cambiamento irreversibile della forma. Le deformazioni plastiche sono in genere considerevolmente più grandi delle deformazioni elastiche. Per tensioni plastiche di materiali duttili come l'acciaio, si verificano effetti di snervamento dove l'aumento della deformazione è accompagnato da un indurimento. Conducono a deformazioni permanenti - e in casi estremi, al cedimento del componente strutturale.
L'incrudimento per deformazione è la capacità del materiale di raggiungere una maggiore rigidezza ridistribuendo (allungando) i microcristalli nel reticolo cristallino della struttura. Viene fatta una distinzione tra l'indurimento isotropo del materiale come quantità scalari o l'indurimento tensorio-cinematico.
Il software SHAPE‑THIN per le proprietà delle sezioni trasversali determina le proprietà efficaci della sezione delle sezioni trasversali in parete sottile secondo l'Eurocodice 3 e l'Eurocodice 9. In alternativa, il programma consente la verifica plastica di sezioni trasversali generali secondo il metodo Simplex. In questo processo, le riserve della sezione trasversale plastica sono calcolate iterativamente per le forze interne determinate elasticamente. L'esempio seguente descrive le proprietà efficaci della sezione trasversale nell'area di intaglio di una sezione a I laminata. Successivamente, i risultati vengono confrontati con l'analisi plastica.
RF-/STEEL EC3 consente di eseguire progetti plastici di sezioni trasversali secondo EN 1993-1, cap. 6.2. È necessario prestare attenzione all'interazione del carico dovuto alla flessione e alla forza assiale per le sezioni a I, che è regolata nel cap. 6.2.9.1.
