Stal nierdzewna wspornikowa, w której zastosowano zachowanie się tworzywa sztucznego.
Model wykorzystany w

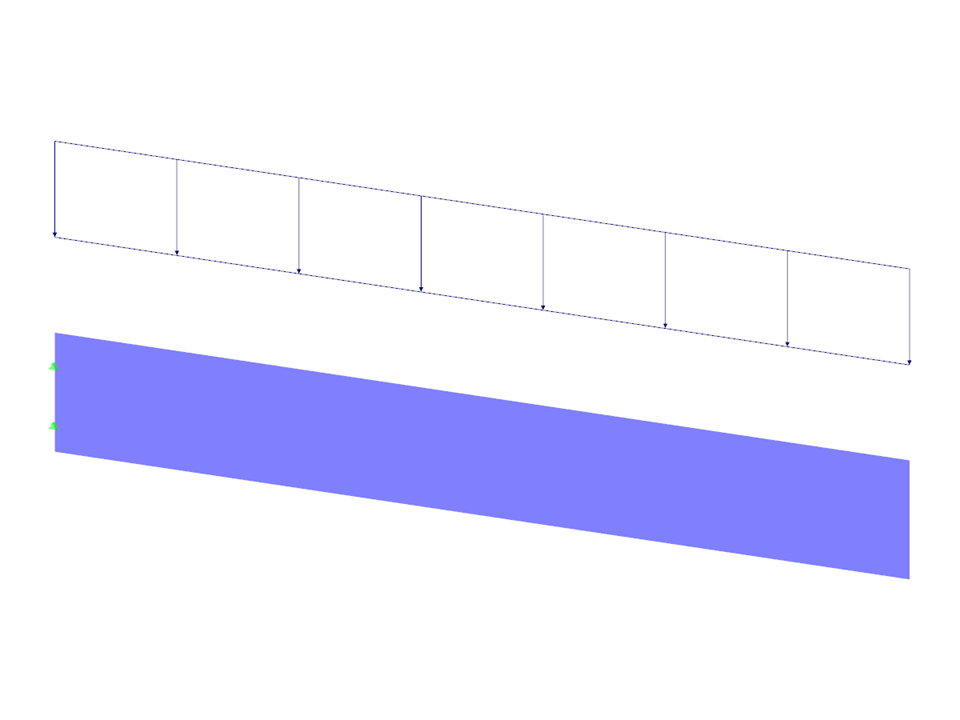

Wspornik z zachowaniem materiału plastycznego
Liczba węzłów | 4 |
Liczba linii | 4 |
Liczba prętów | 0 |
Liczba powierzchni | 1 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 1 |
Ilość KO | 0 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 0,039 t |
Wymiary (metryczne) | 2,000 x 0,250 x 0,000 m |
Wymiary (imperialne) | 6.56 x 0.82 x 0 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Deformacje sprężyste elementu konstrukcyjnego pod wpływem obciążenia są oparte na prawie Hooke'a, opisującym liniową zależność naprężenie-odkształcenie. Są one odwracalne: po odciążeniu element powraca do swojego pierwotnego kształtu. Jednakże deformacje plastyczne są nieodwracalne i zazwyczaj znacznie większe niż odkształcenia sprężyste. W przypadku naprężeń plastycznych materiałów ciągliwych, takich jak stal, efekty plastyczności występują w miejscach, w których wzrostowi odkształceń towarzyszy zjawisko lokalnego wzmocnienia. Prowadzi to do powstania trwałych deformacji, a w ekstremalnych przypadkach do zniszczenia elementu konstrukcyjnego.
Umocnienie odkształceniowe to zdolność materiału do osiągnięcia większej sztywności poprzez redystrybucję (rozciąganie) mikrokryształów w sieci krystalicznej konstrukcji. Rozróżnia się utwardzanie izotropowe materiału jako wartości skalarne lub tensoryczne utwardzanie kinematyczne.
Oprogramowanie SHAPE-THIN do określania właściwości przekrojów określa właściwości przekrojów efektywnych przekrojów cienkościennych zgodnie z Eurokodem 3 i 9. Alternatywnie, program umożliwia wymiarowanie plastyczne ogólnych przekrojów zgodnie z metodą sympleksową. W procesie tym iteracyjnie obliczane są plastyczne rezerwy przekroju dla sprężystych sił wewnętrznych. Poniższy przykład opisuje właściwości przekroju efektywnego w obszarze podcięcia walcowanego przekroju dwuteowego. Następnie wyniki są porównywane z analizą plastyczną.
Moduł RF-/STEEL EC3 umożliwia plastyczne obliczenia przekrojów zgodnie z EN 1993-1-1, rozdz. 6.2. Należy zwrócić uwagę na interakcję obciążenia zginającego i siły osiowej dla dwuteowników, która jest regulowana w rozdz. 6.2.9.1.
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
Komponent "Płyta podstawy" umożliwia wymiarowanie połączeń z płytą podstawy za pomocą kotew zabetonowanych. Analizie poddawane są płyty, spoiny, zakotwienia oraz interakcja stal - beton.
W oknie dialogowym "Edytuj przekrój" można wyświetlać postacie wyboczenia metody pasm skończonych (FSM) w grafice 3D.
