Konzola z oceli, u které bylo použito chování plastického materiálu.
Model použitý v

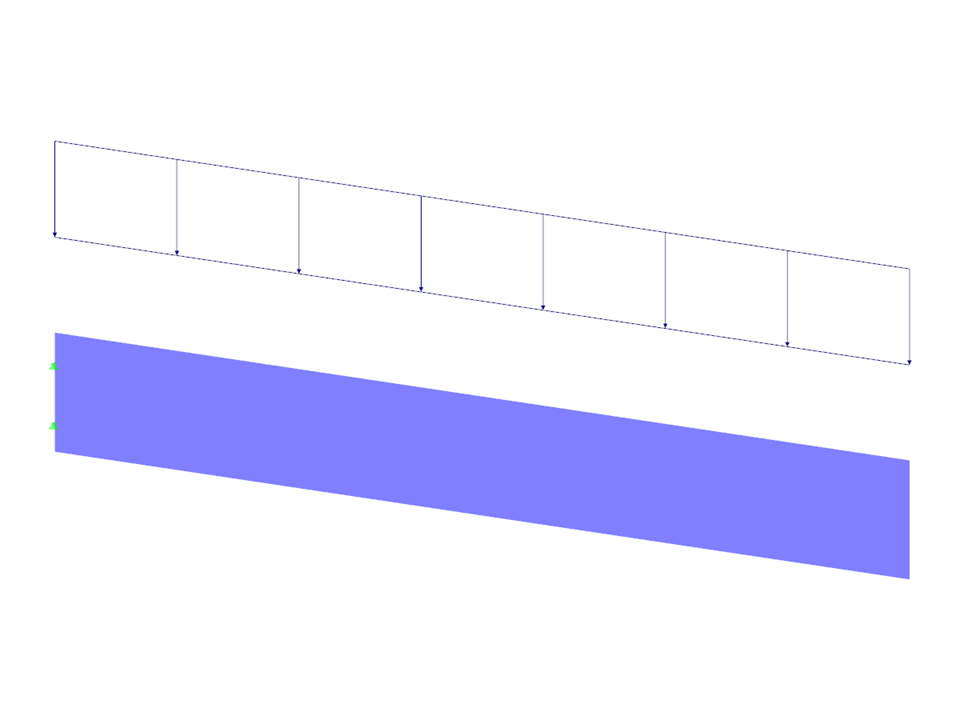

Konzola s plastickým chováním materiálu
Počet uzlů | 4 |
Počet linií | 4 |
Počet prutů | 0 |
Počet ploch | 1 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 0,039 t |
Rozměry (metrické) | 2,000 x 0,250 x 0,000 m |
Rozměry (imperiální) | 6.56 x 0.82 x 0 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
![Model taženého zkušebního tělesa](/cs/webimage/011748/3066524/01-en.png?mw=512&hash=65e98cfe859ce35a3e3e9da47a0ef9335401520e)
Pružné deformace konstrukčního prvku vlivem zatížení vycházejí z Hookova zákona, který popisuje lineární vztah mezi napětím a přetvořením. Jsou vratné: Po odlehčení se konstrukční prvek vrací do původního tvaru. Plastické deformace ovšem vedou k nevratným změnám tvaru. Plastická přetvoření jsou zpravidla podstatně větší než pružné deformace. Při plastickém namáhání tažných materiálů, jakým je ocel, dochází k jejich zplastizování, při němž je nárůst deformace doprovázen zpevněním. Vedou k trvalým deformacím - a v extrémních případech k porušení konstrukčního prvku.
![Pracovní diagram pro ocel (zdroj: [1])](/cs/webimage/009400/466787/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
Zpevnění popisuje schopnost materiálu dosáhnout vyšší tuhosti při zatížení způsobeném redistribucí mikrokrystalů v krystalové mřížce. Rozlišuje se přitom mezi materiálovým izotropním zpevněním jako skalární veličiny a tenzorickým kinematickým zpevněním.
![Nastavení průřezu z databáze](/cs/webimage/009751/2420186/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
Program SHAPE‑THIN stanoví účinné průřezové hodnoty tenkostěnných průřezů podle Eurokódu 3 a Eurokódu 9. V programu lze ovšem také provádět plastickou analýzu obecných průřezů simplexovou metodou. Přitom se iteračně počítají plastické rezervy průřezu pro pružně stanovené vnitřní síly. Následující příklad popisuje účinné průřezové charakteristiky v oblasti zářezu válcovaného I-profilu. Následně výsledky porovnáme s plastickým výpočtem.
![Grafische Auswertungen der Interaktion](/cs/webimage/009759/2420257/01-cs-png-png.png?mw=512&hash=13696c244c644a668f4d1b114ee8d968a42f4baa)
V modulu RF-/STEEL EC3 lze provést plastická posouzení průřezů podle EN 1993-1-1, Kap. 6.2. Je třeba dbát na interakci zatížení od ohybu a normálové síly u I-profilů, která je upravena v Kap. 6.2.9.1.
![Funkce 002820 | Mezní plastické přetvoření pro svary](/cs/webimage/050344/3881226/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
V konfiguraci mezního stavu únosnosti pro posouzení ocelových přípojů máte možnost upravit mezní plastické přetvoření pro svary.
![Komponenta "Patní deska"](/cs/webimage/050345/3881657/1.png?mw=512&hash=9d7f6c198b6d4ae6ee8f2fa8bca75f85579e14c9)
Komponenta "Patní deska" Vám umožňuje posuzovat přípoje patních desek se zabetonovanými kotvami. Přitom se analyzují desky, svary, ukotvení a interakce ocel-beton.
![Funkce 002807 | 3D zobrazení výsledků FSM](/cs/webimage/049281/3861162/2024-05-01_10-32-55.png?mw=512&hash=2377d291bc20ac3d78d617b50c131614e99ac6f7)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
![Posouzení ocelové konstrukce | Přehled návrhu systémů odolávajících seizmickým silám](/cs/webimage/048507/3803346/seismic_steel.png?mw=512&hash=1c18a83f050e74601a7300444a0d77a0246a0e02)
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
