Seit Mai 2013 schlängelt sich eine neue Pylonbrücke S-förmig über den Fluss Agger bei Lohmar. Durch die geschwungene Form integriert sie sich optimal in die Landschaft und spiegelt gleichzeitig den Flussverlauf wider.
Der Grund für diese Wegführung ist jedoch in erster Linie die wasser- und wegebauliche Planung. Das Längsgefälle des Brückenträgers beträgt 6 % und kann somit mühelos von Rollstuhlfahren befahren werden. Und trotz des geringen Gefälles liegt die Brücke inklusive Freibord über dem Hochwasserspiegel.
Entwurf, Statische Berechnung und Ausführungsplanung
Schaffitzel+Miebach Faszination Brücken GmbH, Lohmar
www.schaffitzel.de

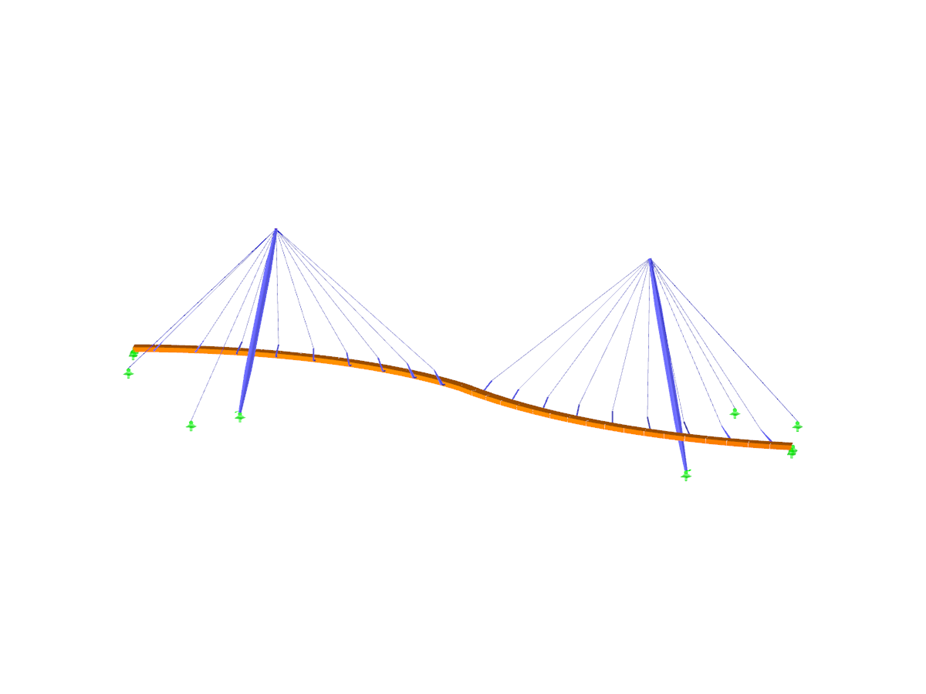

Räumliches RFEM-Modell der Brücke (© Schaffitzel+Miebach)
Pylonbrücke
Anzahl Knoten | 159 |
Anzahl Stäbe | 174 |
Anzahl Lastfälle | 82 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 43.817 t |
Abmessungen (metrisch) | 78.586 x 32.500 x 21.140 m |
Abmessungen (imperial) | 257.83 x 106.63 x 69.36 feet |
Programmversion | 8.02.00 |
