Dal 2013, un nuovo ponte a piloni a forma di S ha attraversato il fiume Agger vicino a Lohmar, una città nella Germania occidentale. Grazie alla sua forma sinuosa, il ponte, che riflette il corso del fiume, è perfettamente integrato nel paesaggio.
Tuttavia, la sagoma del ponte è stata concepita per poter ridurre al minimo l'impatto ambientale. La pendenza longitudinale del piano di calpestio del ponte è del 6%, quindi agibile anche a disabili. Nonostante la leggera inclinazione il ponte è stato posizionato in modo tale da far fronte anche a situazioni di acqua alta ed esondazioni.
Pianificazione, ingegneria strutturale, costruzione
Schaffitzel+Miebach Faszination Brücken GmbH, Lohmar, Germania
www.schaffitzel.de

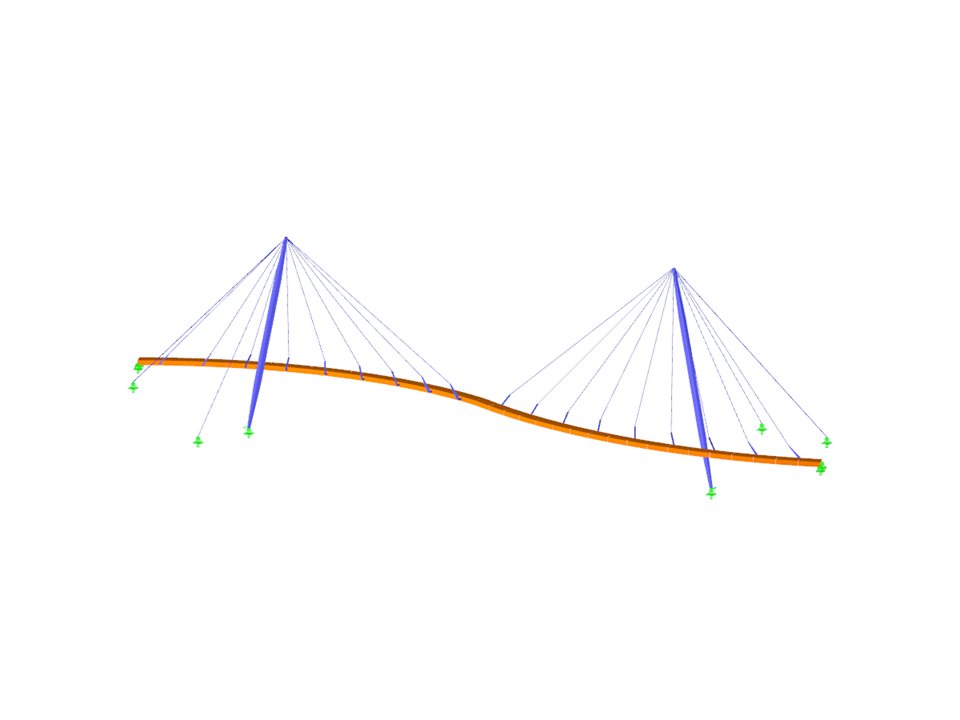

Modello 3D del ponte in RFEM (© Schaffitzel+Miebach)
Tuttavia, la sagoma del ponte è stata concepita per poter ridurre al minimo l'impatto ambientale. La pendenza longitudinale del piano di calpestio del ponte è del 6%, quindi agibile anche a disabili. Nonostante la leggera inclinazione il ponte è stato posizionato in modo tale da far fronte anche a situazioni di acqua alta ed esondazioni.
Pianificazione, ingegneria strutturale, costruzione
Schaffitzel+Miebach Faszination Brücken GmbH, Lohmar, Germania
www.schaffitzel.de
Modello 3D del ponte in RFEM (© Schaffitzel+Miebach)
Ponte a pilone
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 159 |
| Numero di aste | 174 |
| Numero di casi di carico | 82 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 43,817 t |
| Dimensioni (metriche) | 78.586 x 32.500 x 21.140 m |
| Dimensioni (imperiali) | 257.83 x 106.63 x 69.36 feet |
| Versione del programma | 8.02.00 |
