Od 2013 r. Przez rzekę Agger w pobliżu miasta Lohmar w Niemczech Zachodnich wiją się meandry nowego mostu podwieszonego w kształcie litery S. Dzięki swojemu zakrzywionemu kształtowi most, który odzwierciedla bieg rzeki, jest doskonale wkomponowany w krajobraz.
Jednak głównym powodem takiego wyznaczania tras jest inżynieria hydrauliczna i konstrukcja. Nachylenie podłużne belki pomostowej wynosi 6%, dlatego użytkownicy wózków inwalidzkich mogą z łatwością ją wykorzystać. Pomimo niewielkiego nachylenia mostek wraz z wolną burtą leży wysoko nad poziomem wody.
Schaffitzel+Miebach Faszination Brücken GmbH
Lohmar, Niemcy
www.schaffitzel.de

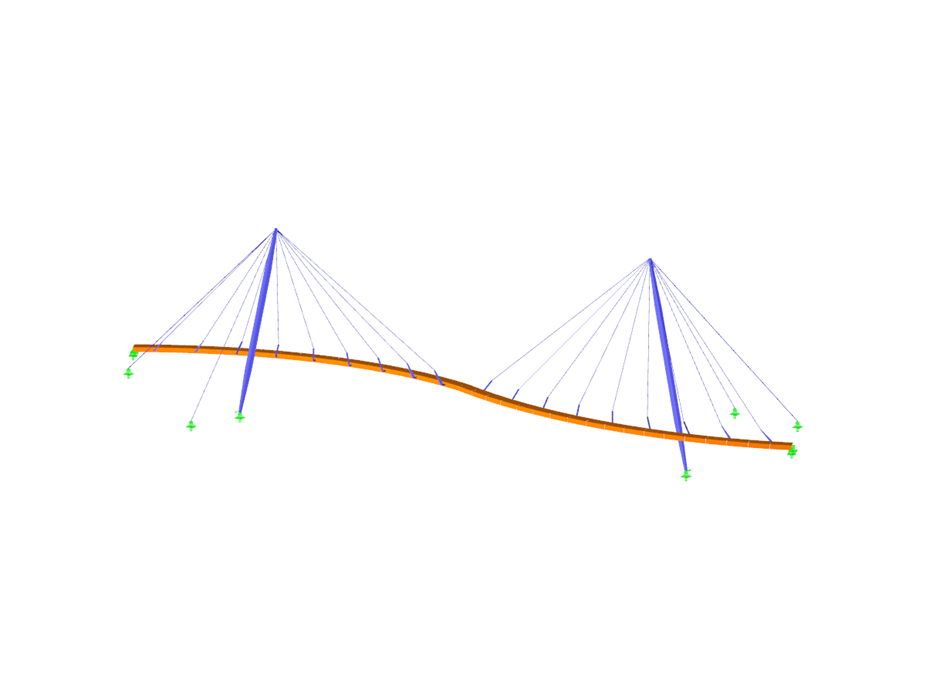

3D model kładki w RFEM (© Schaffitzel+Miebach)
Jednak głównym powodem takiego wyznaczania tras jest inżynieria hydrauliczna i konstrukcja. Nachylenie podłużne belki pomostowej wynosi 6%, dlatego użytkownicy wózków inwalidzkich mogą z łatwością ją wykorzystać. Pomimo niewielkiego nachylenia mostek wraz z wolną burtą leży wysoko nad poziomem wody.
Schaffitzel+Miebach Faszination Brücken GmbH
Lohmar, Niemcy
www.schaffitzel.de
3D model kładki w RFEM (© Schaffitzel+Miebach)
Most podwieszony
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 159 |
| Liczba prętów | 174 |
| Ilość przypadków obciążenia | 82 |
| Liczba kombinacji wyników | 2 |
| Ciężar całkowity | 43,817 t |
| Wymiary (metryczne) | 78,586 x 32,500 x 21,140 m |
| Wymiary (imperialne) | 257.83 x 106.63 x 69.36 feet |
| Wersja programu | 8.02.00 |
