Od května 2013 se přes řeku Agger nedaleko města Lohmar v západním Německu vine nový zavěšený most. Díky svému esovitému tvaru, kterým napodobuje tok řeky, most dokonale zapadá do okolní krajiny.
Nicméně vedení trasy mostu je primárně dáno plánováním v oblasti vodohospodářství a dopravních cest. Podélný sklon nosníku mostu činí 6%, přes most jsou tedy schopni i vozíčkáři přejet bez obtíží. Navzdory mírnému sklonu se most včetně volného okraje nachází nad úrovní případné povodně.
Návrh, statický výpočet a prováděcí projekt
Schaffitzel+Miebach Faszination Brücken GmbH, Lohmar, Německo
www.schaffitzel.de

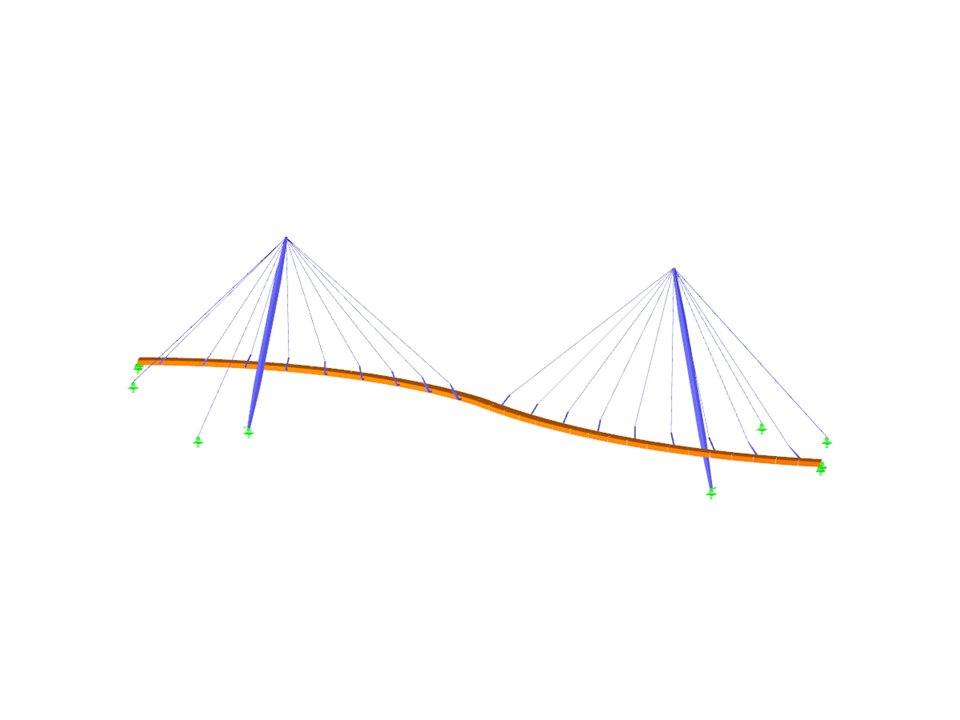

Prostorový model mostu v programu RFEM (© Schaffitzel+Miebach)
Nicméně vedení trasy mostu je primárně dáno plánováním v oblasti vodohospodářství a dopravních cest. Podélný sklon nosníku mostu činí 6%, přes most jsou tedy schopni i vozíčkáři přejet bez obtíží. Navzdory mírnému sklonu se most včetně volného okraje nachází nad úrovní případné povodně.
Návrh, statický výpočet a prováděcí projekt
Schaffitzel+Miebach Faszination Brücken GmbH, Lohmar, Německo
www.schaffitzel.de
Prostorový model mostu v programu RFEM (© Schaffitzel+Miebach)
Zavěšený most
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 159 |
| Počet prutů | 174 |
| Počet zatěžovacích stavů | 82 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 43,817 t |
| Rozměry (metrické) | 78,586 x 32,500 x 21,140 m |
| Rozměry (imperiální) | 257.83 x 106.63 x 69.36 feet |
| Verze programu | 8.02.00 |
Projekt zákazníka
Délka: 00:00:42 min
