Durch die Verbindungen des Pforzheimer Unternehmers Wolfgang Scheidtweiler zum Panoramakünstler Yadegar Asisi konnte der 100 Jahre alte, vom Abriss bedrohte Gasometer einer neuen spektakulären Nutzung zugeführt werden.
Der ehemalige Gasspeicher wurde durch einen komplett neuen Innenausbau zu einer außergewöhnlichen Veranstaltungsfläche umgestaltet. Auf einem rund 6 m hohen massiven Erdgeschoss wurde eine ca. 35 m hohe Stahlkonstruktion mit 40 m Durchmesser errichtet. Im Gebäudeinneren werden seit Ende 2014 die 360°-Panoramen des Berliner Künstlers Asisi ausgestellt.
Statik Stahlbau
Ingenieurbüro Knapp, Gernsbach
www.tragwerk-knapp.de

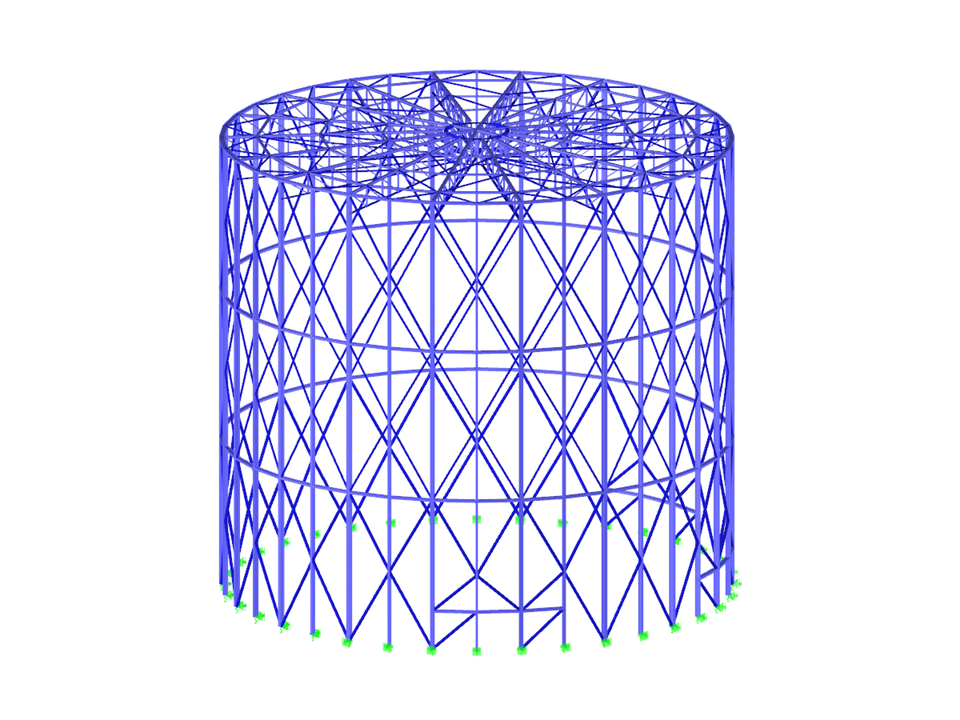

3D-Modell mit Verformungen in RFEM (© Knapp)
Stahlkonstruktion
Anzahl Knoten | 610 |
Anzahl Linien | 1385 |
Anzahl Stäbe | 1360 |
Anzahl Flächen | 0 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 11 |
Anzahl Lastkombinationen | 24 |
Anzahl Ergebniskombinationen | 11 |
Gesamtgewicht | 250.264 t |
Abmessungen (metrisch) | 39.000 x 35.885 x 39.000 m |
Abmessungen (imperial) | 127.95 x 117.73 x 127.95 feet |
