Gracias a las buenas relaciones entre el empresario Wolfgang Schweidtweiler, natural de Pforzheim (Alemania), y el artista de panoramas Yadegar Asisi, fue posible que el viejo contenedor de gas, de 100 años de antigüedad y amenazado de demolición, se pudiera utilizar de una manera espectacular.
El antiguo contenedor de gas se ha transformado en una zona extraordinaria para eventos por medio de un diseño interior completamente nuevo. Se construyó una construcción metálica de alrededor de 35 m de alto con un diámetro de 40 m sobre la parte superior de un piso de aproximadamente a 6 m sobre el nivel del terreno. Desde finales del 2014, los panoramas de 360° del artista berlinés Asisi se han venido exponiendo dentro del edificio.
Construcción de acero
Ingenieurbüro Knapp, Gernsbach, Alemania
www.tragwerk-knapp.de

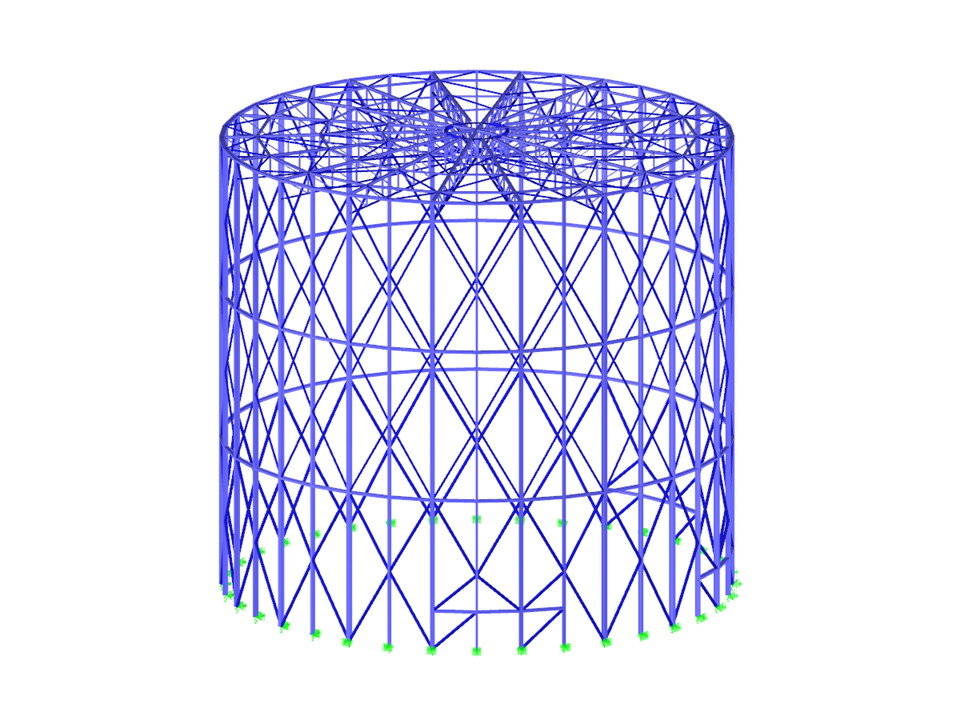

Modelo 3D con deformaciones en RFEM (© Knapp)
El antiguo contenedor de gas se ha transformado en una zona extraordinaria para eventos por medio de un diseño interior completamente nuevo. Se construyó una construcción metálica de alrededor de 35 m de alto con un diámetro de 40 m sobre la parte superior de un piso de aproximadamente a 6 m sobre el nivel del terreno. Desde finales del 2014, los panoramas de 360° del artista berlinés Asisi se han venido exponiendo dentro del edificio.
Construcción de acero
Ingenieurbüro Knapp, Gernsbach, Alemania
www.tragwerk-knapp.de
Modelo 3D con deformaciones en RFEM (© Knapp)
Estructura de acero
No se puede descargar
Proyecto de cliente / solo para visualización
| Número de nudos | 610 |
| Número de líneas | 1385 |
| Número de barras | 1360 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 11 |
| Número de combinaciones de carga | 24 |
| Número de combinaciones de resultados | 11 |
| Peso completo | 250.264 t |
| Dimensiones (métricas) | 39,000 x 35,885 x 39,000 m |
| Dimensiones (imperiales) | 127.95 x 117.73 x 127.95 feet |
