Když se obchodník Wolfgang Scheidtweiler z německého města Pforzheim spojil s umělcem a architektem Yadegarem Asisim, našel stoletý plynojem určený k demolici nové, spektakulární využití.
Bývalé zařízení k uskladnění plynu se díky celkové úpravě interiéru proměnilo v dějiště mimořádné panoramatické podívané. Přibližně 35 m vysoká ocelová konstrukce s průměrem 40 m stojí na masivním přízemí o výšce asi 6 m. Od konce roku 2014 probíhá uvnitř budovy výstava 360° panoramat berlínského umělce Asisiho.
Statika staveb | Ocelové konstrukce
Ingenieurbüro Knapp, Gernsbach, Německo
www.tragwerk-knapp.de

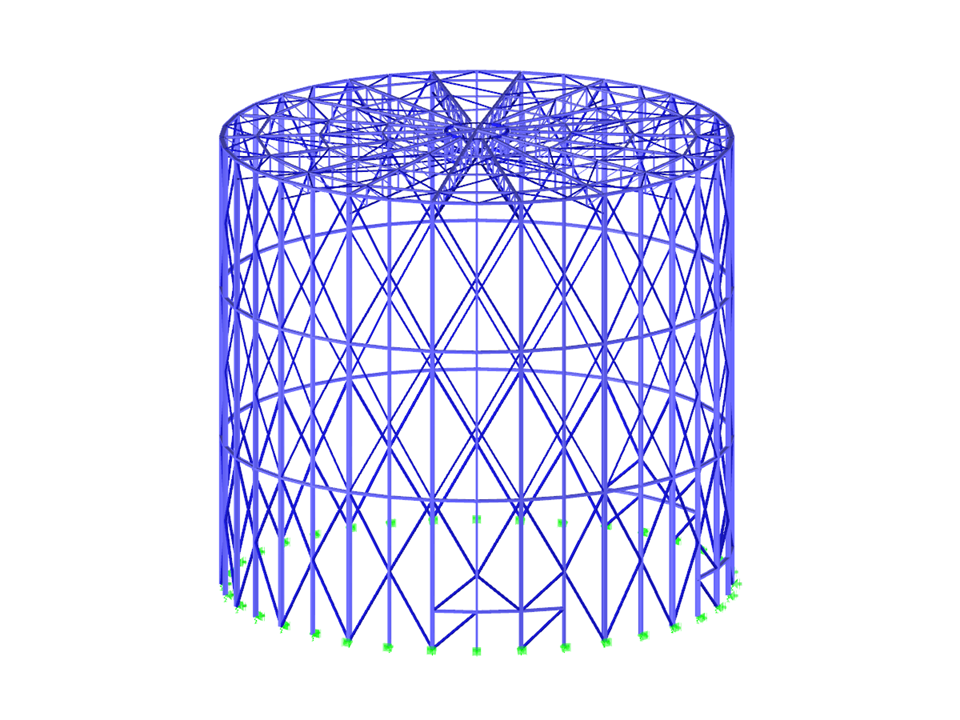

3D model s deformacemi v programu RFEM (© Knapp)
Bývalé zařízení k uskladnění plynu se díky celkové úpravě interiéru proměnilo v dějiště mimořádné panoramatické podívané. Přibližně 35 m vysoká ocelová konstrukce s průměrem 40 m stojí na masivním přízemí o výšce asi 6 m. Od konce roku 2014 probíhá uvnitř budovy výstava 360° panoramat berlínského umělce Asisiho.
Statika staveb | Ocelové konstrukce
Ingenieurbüro Knapp, Gernsbach, Německo
www.tragwerk-knapp.de
3D model s deformacemi v programu RFEM (© Knapp)
Ocelová konstrukce
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 610 |
| Počet linií | 1385 |
| Počet prutů | 1360 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 11 |
| Počet kombinací zatížení | 24 |
| Počet kombinací výsledků | 11 |
| Celková hmotnost | 250,264 t |
| Rozměry (metrické) | 39,000 x 35,885 x 39,000 m |
| Rozměry (imperiální) | 127.95 x 117.73 x 127.95 feet |
