Znajomość pomiędzy biznesmenem Wolfgangiem Schweidtweilerem z Pforzheim (Niemcy) a architektem i artystą Yadegarem Asisi pomogła uchronić 100-letni magazyn gazu, przeznaczony do rozbiórki, i wykorzystać go w spektakularny sposób.
Dzięki całkowitemu przeprojektowaniu wnętrza, były magazyn na gaz został przekształcony w miejsce, gdzie odbywają się niezwykłe eventy. Stalowa konstrukcja o wysokości około 35 m i średnicy 40 m została zbudowana na masywnej parterowej konstrukcji o wysokości 6 m. Od końca 2014 r. w budynku wystawiane są panoramiczne prace berlińskiego artysty.
Konstrukcja stalowa
Biuro inżynierskie Knapp, Gernsbach
www.tragwerk-knapp.de

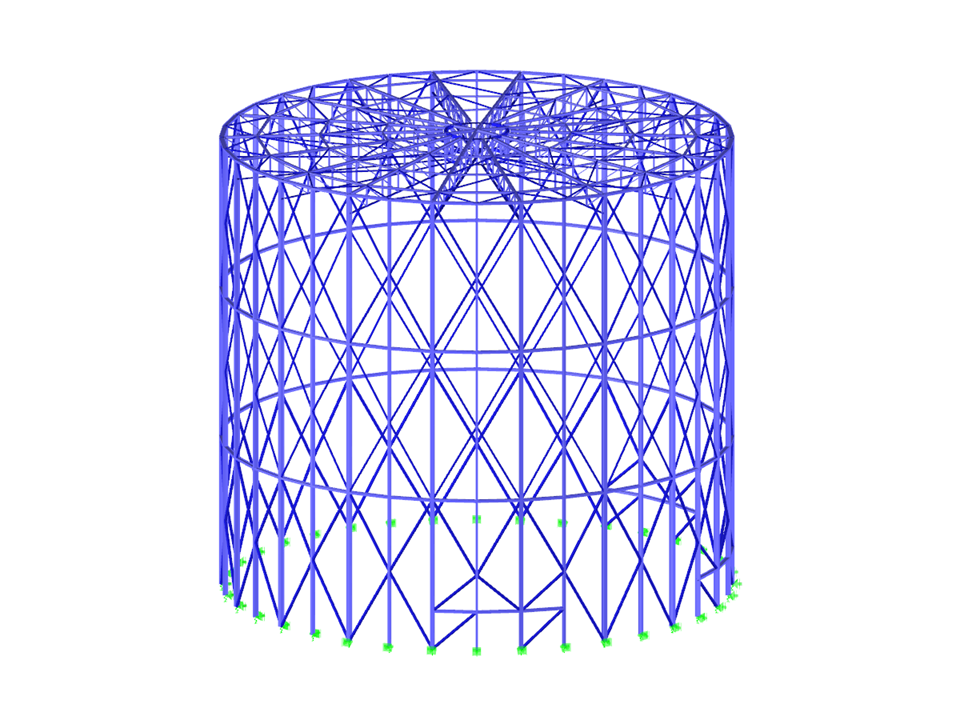

Model 3D z deformacjami w RFEM (© Knapp)
Dzięki całkowitemu przeprojektowaniu wnętrza, były magazyn na gaz został przekształcony w miejsce, gdzie odbywają się niezwykłe eventy. Stalowa konstrukcja o wysokości około 35 m i średnicy 40 m została zbudowana na masywnej parterowej konstrukcji o wysokości 6 m. Od końca 2014 r. w budynku wystawiane są panoramiczne prace berlińskiego artysty.
Konstrukcja stalowa
Biuro inżynierskie Knapp, Gernsbach
www.tragwerk-knapp.de
Model 3D z deformacjami w RFEM (© Knapp)
Konstrukcja stalowa
Pobranie niemożliwe
Projekt klienta/tylko widok
| Liczba węzłów | 610 |
| Liczba linii | 1385 |
| Liczba prętów | 1360 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 11 |
| Ilość KO | 24 |
| Liczba kombinacji wyników | 11 |
| Ciężar całkowity | 250,264 t |
| Wymiary (metryczne) | 39,000 x 35,885 x 39,000 m |
| Wymiary (imperialne) | 127.95 x 117.73 x 127.95 feet |
