Il legame tra l'uomo d'affari Wolfgang Schweidtweiler di Pforzheim (Germania) e l'artista creatore di immagini panoramiche Yadegar Asisi ha permesso che un vecchio silo secolare possa essere riutilizzato in un modo così spettacolare.
L’impianto di stoccaggio di gas, con un nuovo design degli interni, è stato cosi trasformato in un luogo per un evento straordinario. È stata costruita una struttura in acciaio di circa 35 m con un diametro di 40 m cima di un massiccio piano di circa 6 m di altezza. Dalla fine del 2014, l'edificio ospita quindi un'esposizione di panorami a 360 ° dell'artista berlinese Asisi
Costruzione in acciaio
Ingenieurbüro Knapp, Gernsbach, Germania
www.tragwerk-knapp.de

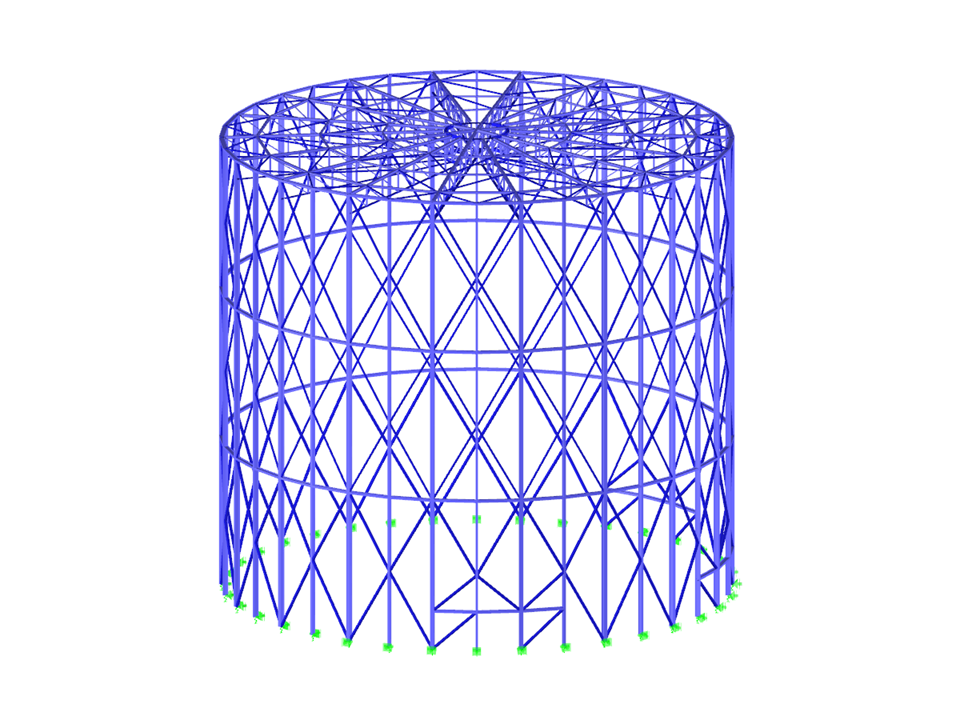

Modello 3D con deformazioni in RFEM (© Knapp)
L’impianto di stoccaggio di gas, con un nuovo design degli interni, è stato cosi trasformato in un luogo per un evento straordinario. È stata costruita una struttura in acciaio di circa 35 m con un diametro di 40 m cima di un massiccio piano di circa 6 m di altezza. Dalla fine del 2014, l'edificio ospita quindi un'esposizione di panorami a 360 ° dell'artista berlinese Asisi
Costruzione in acciaio
Ingenieurbüro Knapp, Gernsbach, Germania
www.tragwerk-knapp.de
Modello 3D con deformazioni in RFEM (© Knapp)
Strutture di acciaio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
| Numero di nodi | 610 |
| Numero di linee | 1385 |
| Numero di aste | 1360 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 11 |
| Nr. di combinazioni di carico | 24 |
| Nr. di combinazioni di risultati | 11 |
| Peso totale | 250,264 t |
| Dimensioni (metriche) | 39.000 x 35.885 x 39.000 m |
| Dimensioni (imperiali) | 127.95 x 117.73 x 127.95 feet |
