Zur Durchführung von Sanierungsarbeiten am Kirchturmhelm der Gemeinde St. Martinus in Kerpen war ein Arbeitsgerüst erforderlich. Dieses Arbeitsgerüst gehörte zur gesamten Baumaßnahme mit einem Auftragsvolumen von ca. 850 000,- €.
Zur Besonderheit dieses Objektes gehörte, dass die Gerüstkonstruktion am Turmhelm praktisch ohne Druckverankerung (üblicher Gerüstbau) montiert werden musste.
Eine Bekleidung mit Planen sorgte dafür, dass die Gerüstkonstruktion ohne eine Abminderung der Windlasten zu bemessen war. Die Ausführung erfolgte mit einem Modulgerüst, polygonartig als 16-Eck von ca. +40 m bis ca. +60 m und als 8‑Eck von ca. +60 m bis +70 m.
Planung und statische Berechnung
Ingenieurbüro Klimpel, Bochum
www.ib-klimpel.de

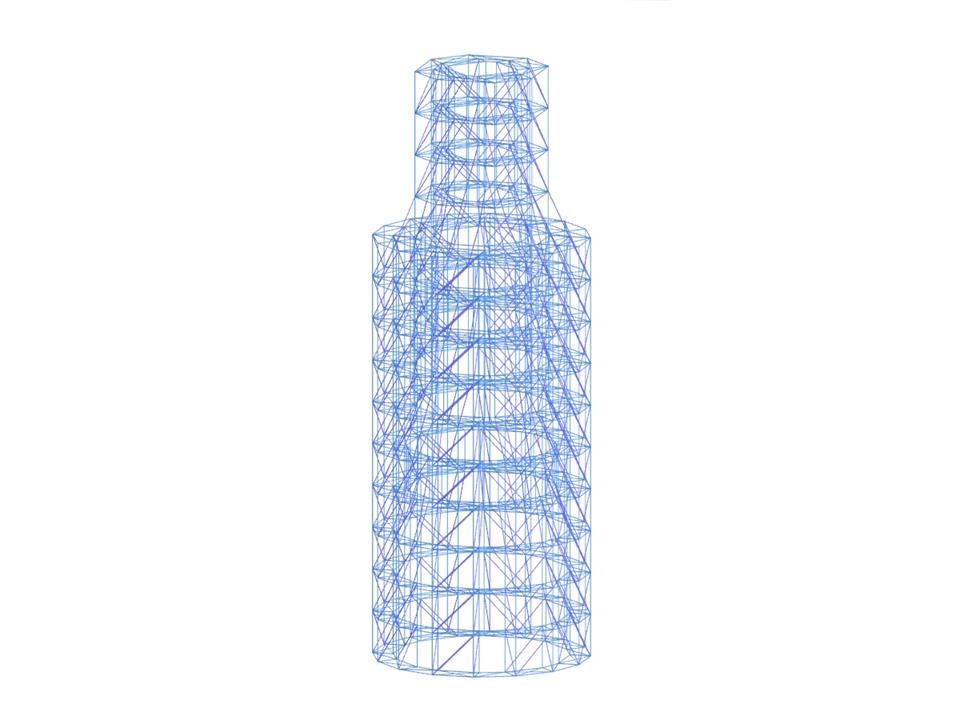

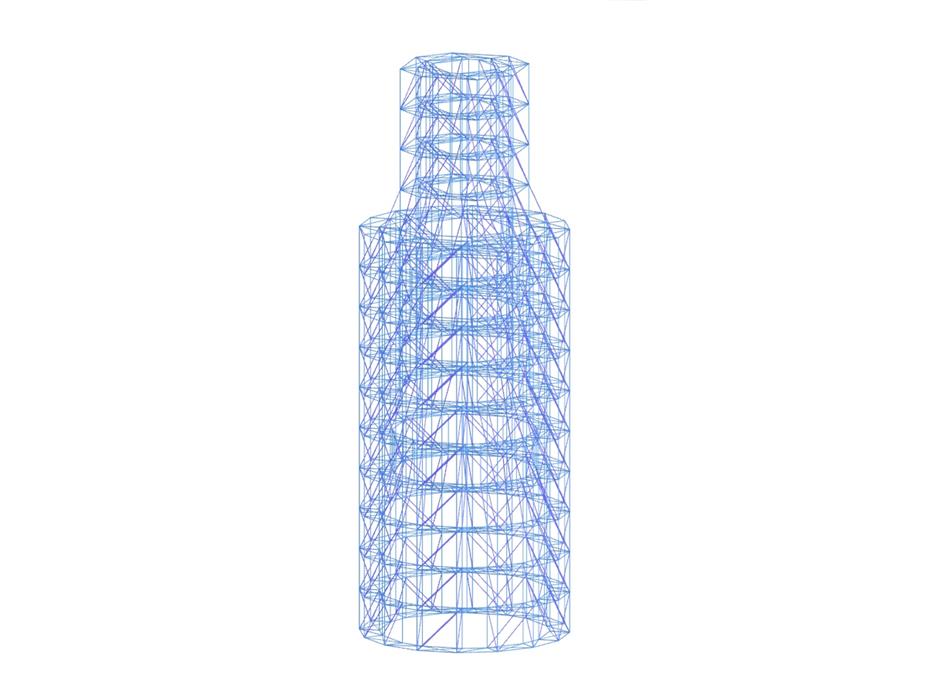

3D-Modell (© Klimpel)
Gerüstkonstruktion
Anzahl Knoten | 721 |
Anzahl Stäbe | 2600 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 1 |
Gesamtgewicht | 24.774 t |
Abmessungen (metrisch) | 10.225 x 10.225 x 28.100 m |
Abmessungen (imperial) | 33.55 x 33.55 x 92.19 feet |
Programmversion | 7.04.00 |
