Для выполнения ремонтных работ на колокольне церкви Санкт-Мартин в городе Керпен (Германия) потребовалось соорудить конструкцию строительных лесов, которые затем стали частью проекта реконструкции общей стоимостью около 850 000 евро.
Однако конструкторы, работавшие над данным проектом, должны были решить особую задачу, так как в верхней части шпиля требовалось, чтобы конструкция лесов была укреплена без использования креплений под давлением, которые обычно в таких случаях применяются.
Кроме того, из-за облицовки с покрытием потребовалось, чтобы конструкция каркаса была рассчитана без снижения ветровых нагрузок. Весь каркас так был построен с помощью модульных лесов, которые образовали собой два типа многоугольника - на высоте приблизительно от 40 до 60 м это была форма 16-ти угольника, в то время как на высоте от 60 до 70 м, форма 8-ми угольника.
Проектирование и расчет конструкций
Ingenieurbüro Klimpel, Бохум, Германия
www.ib-klimpel.de

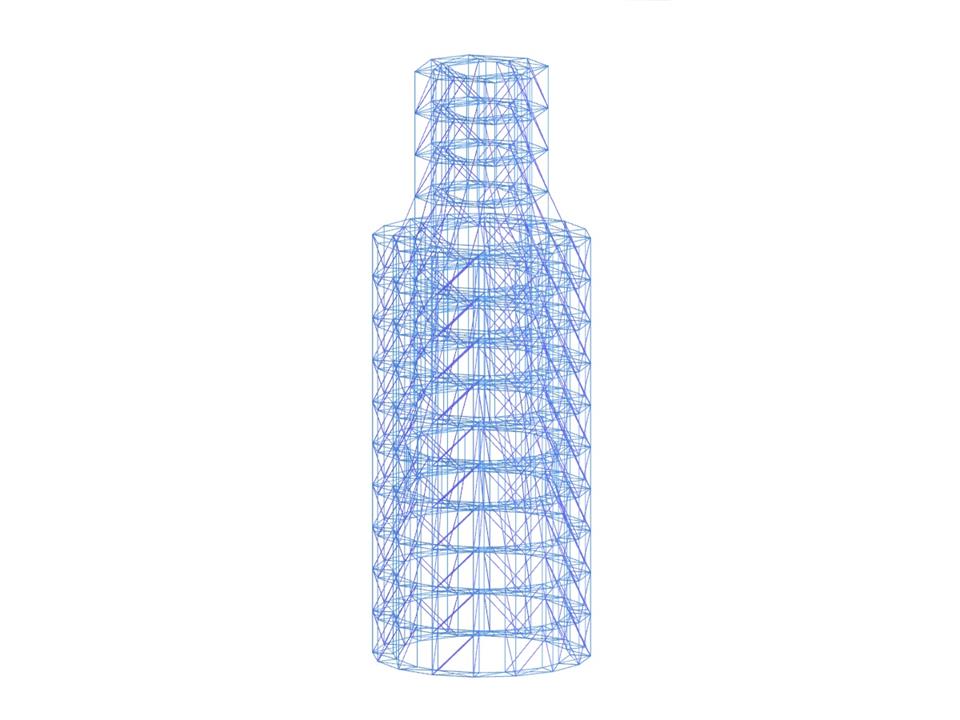

3D модель (© Klimpel)
Однако конструкторы, работавшие над данным проектом, должны были решить особую задачу, так как в верхней части шпиля требовалось, чтобы конструкция лесов была укреплена без использования креплений под давлением, которые обычно в таких случаях применяются.
Кроме того, из-за облицовки с покрытием потребовалось, чтобы конструкция каркаса была рассчитана без снижения ветровых нагрузок. Весь каркас так был построен с помощью модульных лесов, которые образовали собой два типа многоугольника - на высоте приблизительно от 40 до 60 м это была форма 16-ти угольника, в то время как на высоте от 60 до 70 м, форма 8-ми угольника.
Проектирование и расчет конструкций
Ingenieurbüro Klimpel, Бохум, Германия
www.ib-klimpel.de

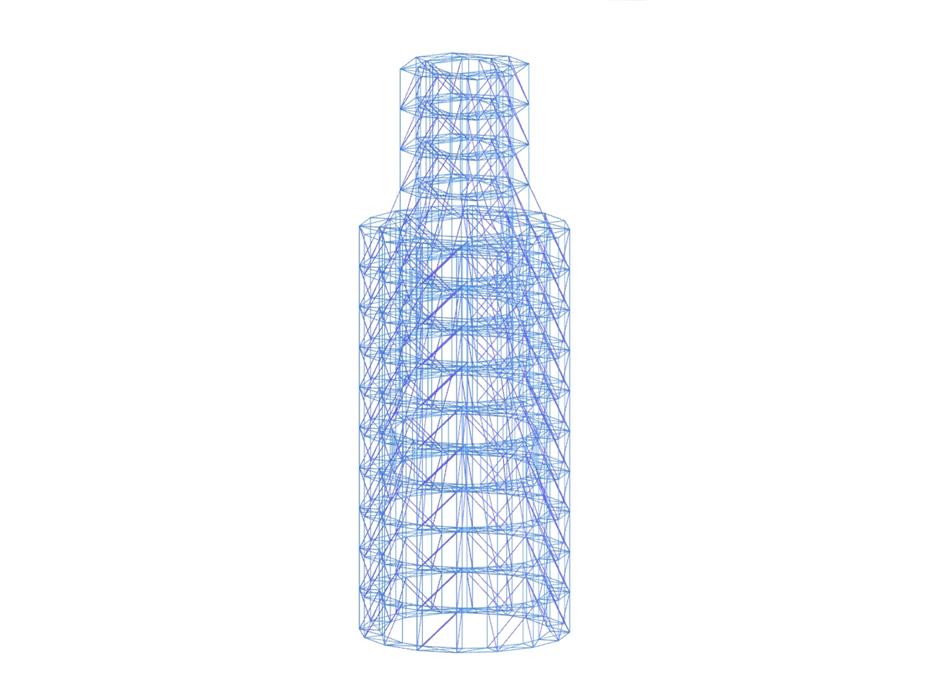

3D модель (© Klimpel)
Конструкция лесов
Скачивание невозможно
Проект заказчика / только просмотр
Количество узлов | 721 |
Количество стержней | 2600 |
Количество загружений | 3 |
Количество сочетаний нагрузок | 1 |
Общий вес | 24,774 t |
Размеры (метрические) | 10,225 x 10,225 x 28,100 m |
Размеры (имперские) | 33.55 x 33.55 x 92.19 feet |
Версия программы | 7.04.00 |
