Il restauro del campanile della parrocchia di St. Martinus in Kerpen ha richiesto la realizzazione di una impalcatura. Questa impalcatura era parte dell'intero progetto di costruzione con un volume di ordini di circa € 850.000.
I progettisti hanno dovuto affrontare una sfida speciale, poiché la costruzione del telaio doveva essere impostata nella parte superiore della guglia senza l'applicazione di ancoraggi a pressione, che vengono solitamente utilizzati nei ponteggi.
Inoltre, un rivestimento con coperture fu il motivo per cui la costruzione del telaio venne progettata senza una riduzione dei carichi da vento. Il telaio è stato costruito per mezzo di ponteggi modulari, tipo di poligono con 16 bordi di altezza da 40 a 60 m e un altro con 8 bordi da 60 a 70 m.
Pianificazione e ingegneria strutturale
Ingenieurbüro Klimpel, Bochum, Germania
www.ib-klimpel.de

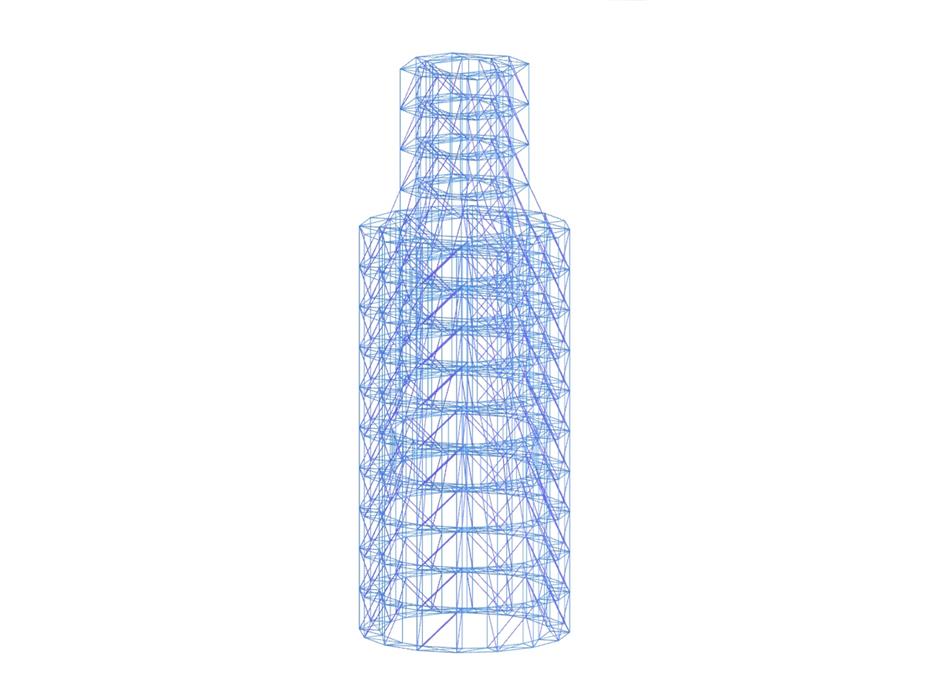

Modello 3D (© Klimpel)
I progettisti hanno dovuto affrontare una sfida speciale, poiché la costruzione del telaio doveva essere impostata nella parte superiore della guglia senza l'applicazione di ancoraggi a pressione, che vengono solitamente utilizzati nei ponteggi.
Inoltre, un rivestimento con coperture fu il motivo per cui la costruzione del telaio venne progettata senza una riduzione dei carichi da vento. Il telaio è stato costruito per mezzo di ponteggi modulari, tipo di poligono con 16 bordi di altezza da 40 a 60 m e un altro con 8 bordi da 60 a 70 m.
Pianificazione e ingegneria strutturale
Ingenieurbüro Klimpel, Bochum, Germania
www.ib-klimpel.de

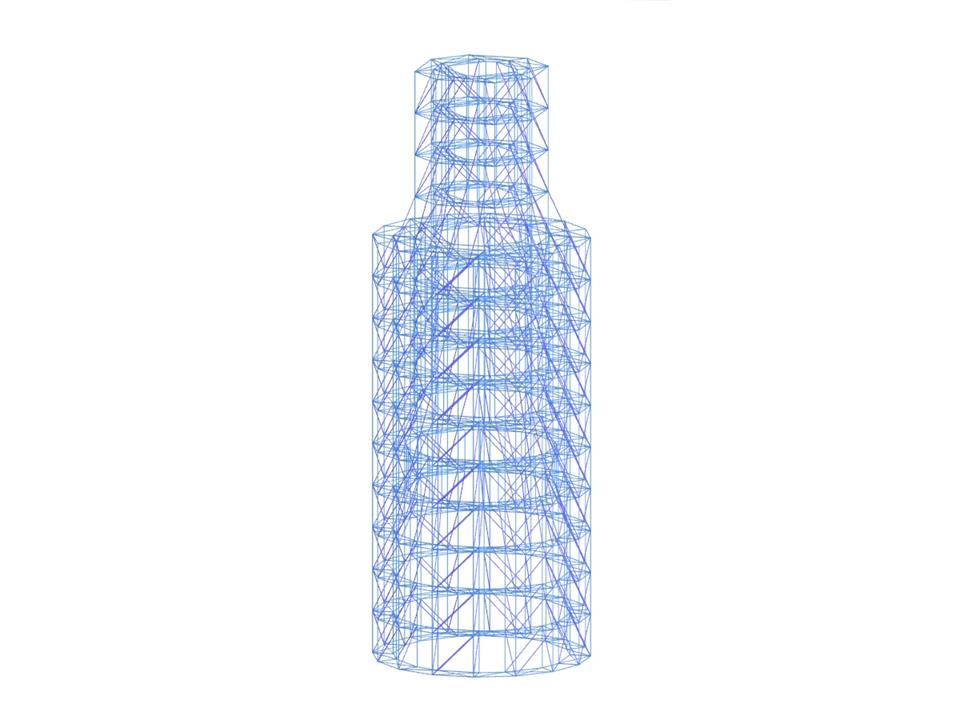

Modello 3D (© Klimpel)
Ponteggio
Impossibile scaricare
Progetto cliente/Solo visualizzazione
Numero di nodi | 721 |
Numero di aste | 2600 |
Numero di casi di carico | 3 |
Nr. di combinazioni di carico | 1 |
Peso totale | 24,774 t |
Dimensioni (metriche) | 10.225 x 10.225 x 28.100 m |
Dimensioni (imperiali) | 33.55 x 33.55 x 92.19 feet |
Versione del programma | 7.04.00 |
