Z důvodu renovace kostelní věže farnosti sv. Martina v Kerpenu bylo nutné postavit lešení. Toto lešení bylo součástí stavebního projektu v hodnotě zakázky přibližně 850 000 Euro.
Výzvou pro projektanty bylo postavit lešení na vrcholku věže bez použití kotev, přenášejicích tlak, které jsou jinak pro lešení obvyklé.
Zakrytí lešení plachtami bylo důvodem, proč musela být konstrukce lešení navržena bez redukce zatížení větrem. Rám byl postaven pomocí modulárního lešení, mnohoúhelníku se 16 hranami ve výšce od 40 do 60 m a dalšího mnohoúhelníku s 8 hranami od 60 do 90 m.
Projekt a statický výpočet
Ingenieurbüro Klimpel, Bochum, Německo
www.ib-klimpel.de

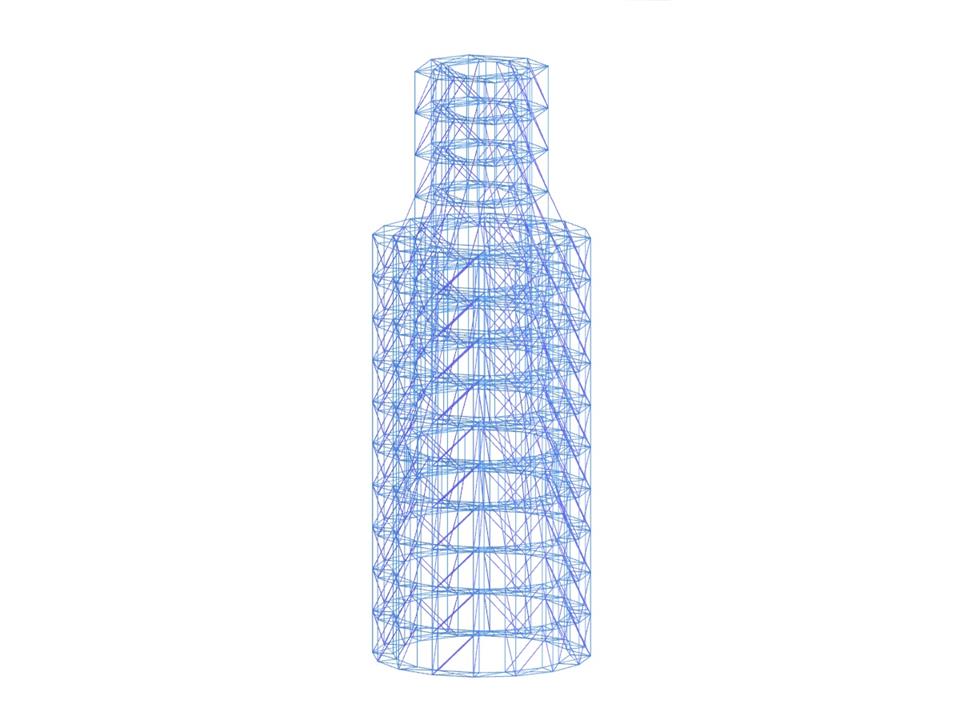

3D model (© Klimpel)
Výzvou pro projektanty bylo postavit lešení na vrcholku věže bez použití kotev, přenášejicích tlak, které jsou jinak pro lešení obvyklé.
Zakrytí lešení plachtami bylo důvodem, proč musela být konstrukce lešení navržena bez redukce zatížení větrem. Rám byl postaven pomocí modulárního lešení, mnohoúhelníku se 16 hranami ve výšce od 40 do 60 m a dalšího mnohoúhelníku s 8 hranami od 60 do 90 m.
Projekt a statický výpočet
Ingenieurbüro Klimpel, Bochum, Německo
www.ib-klimpel.de

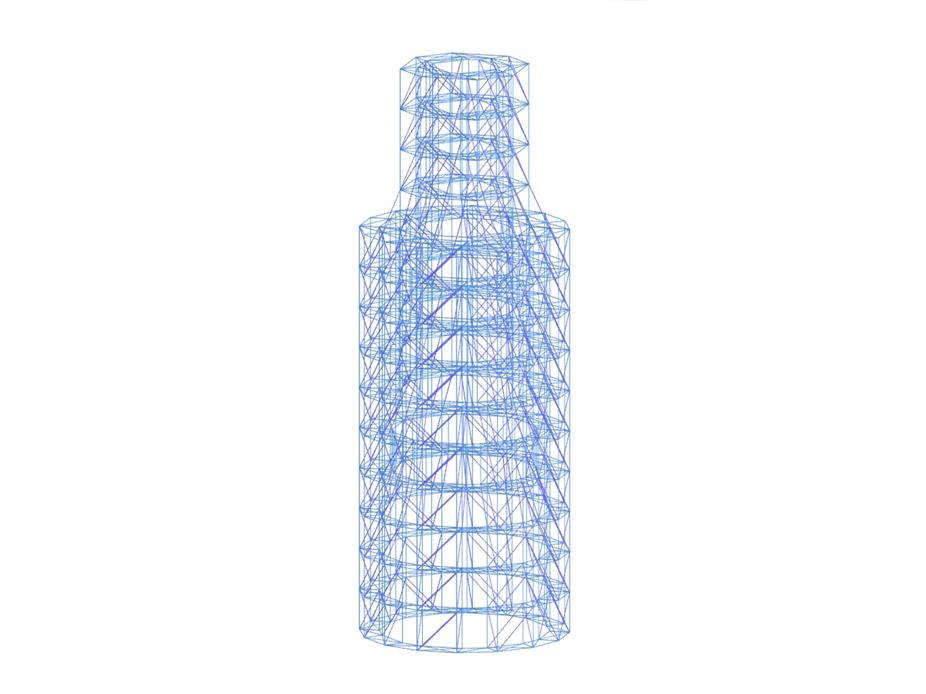

3D model (© Klimpel)
Konstrukce lešení
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
Počet uzlů | 721 |
Počet prutů | 2600 |
Počet zatěžovacích stavů | 3 |
Počet kombinací zatížení | 1 |
Celková hmotnost | 24,774 t |
Rozměry (metrické) | 10,225 x 10,225 x 28,100 m |
Rozměry (imperiální) | 33.55 x 33.55 x 92.19 feet |
Verze programu | 7.04.00 |
