Para os trabalhos de reabilitação da torre da igreja de St. Martinus em Kerpen, na Alemanha, foi necessária uma estrutura de andaimes. Esta estrutura fez parte do projeto de construção global, que teve um orçamento de aproximadamente 850 000 euros.
Um grande desafio na elaboração do projeto foi o facto de a construção de andaimes ter de ser montada praticamente sem aplicação de ancoragens (normalmente utilizadas em andaimes) no topo da torre.
A existência de um recobrimento sobre a estrutura, fez com que a construção porticada tivesse de ser dimensionada sem uma redução de cargas de vento. O pórtico foi executado através de andaimes modulares, na forma de polígono, com 16 lados com aproximadamente 40 m a 60 m e, na forma de octógono, com aproximadamente 60 m a 70 m.
Planeamento e análise estrutural
Ingenieurbüro Klimpel, Bochum, Alemanha
www.ib-klimpel.de

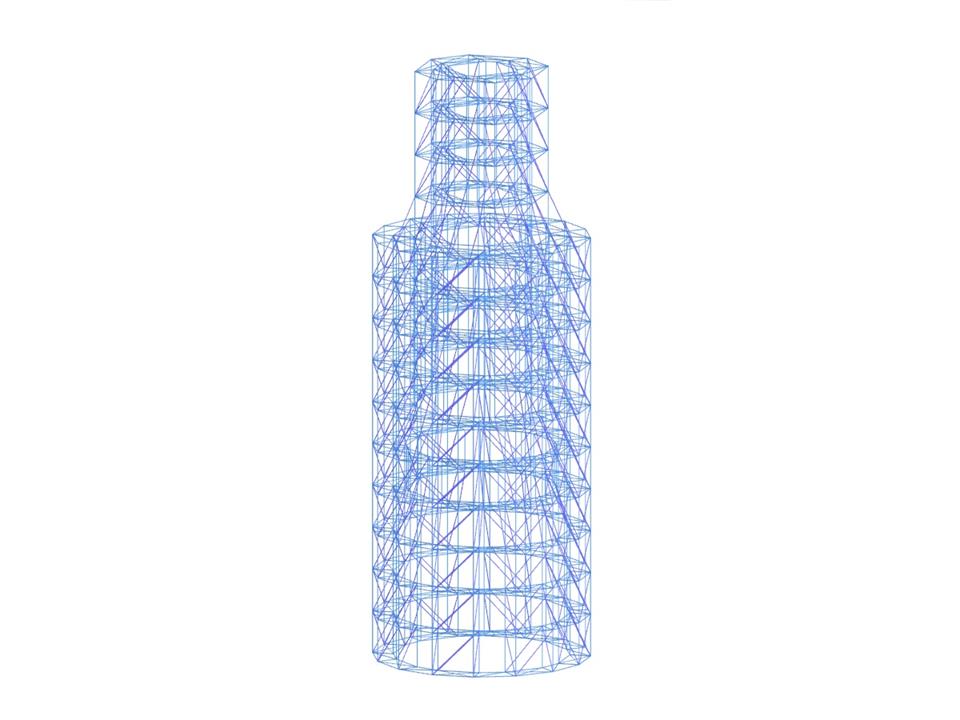

Modelo 3D (© Klimpel)
Um grande desafio na elaboração do projeto foi o facto de a construção de andaimes ter de ser montada praticamente sem aplicação de ancoragens (normalmente utilizadas em andaimes) no topo da torre.
A existência de um recobrimento sobre a estrutura, fez com que a construção porticada tivesse de ser dimensionada sem uma redução de cargas de vento. O pórtico foi executado através de andaimes modulares, na forma de polígono, com 16 lados com aproximadamente 40 m a 60 m e, na forma de octógono, com aproximadamente 60 m a 70 m.
Planeamento e análise estrutural
Ingenieurbüro Klimpel, Bochum, Alemanha
www.ib-klimpel.de
Modelo 3D (© Klimpel)
Estrutura de andaimes
Não é possível fazer download
Projeto de cliente/só para visualização
Número de nós | 721 |
Número de barras | 2600 |
Número de casos de carga | 3 |
Número de combinações de cargas | 1 |
Peso total | 24,774 t |
Dimensões (métricas) | 10,225 x 10,225 x 28,100 m |
Dimensões (imperial) | 33.55 x 33.55 x 92.19 feet |
Versão do programa | 7.04.00 |
