Laden Sie hier das Modell eines Mauerwerkssturzes herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'RFEM - Modellieren mit Volumenkörpern' vom 2. Juni 2020 angewendet.

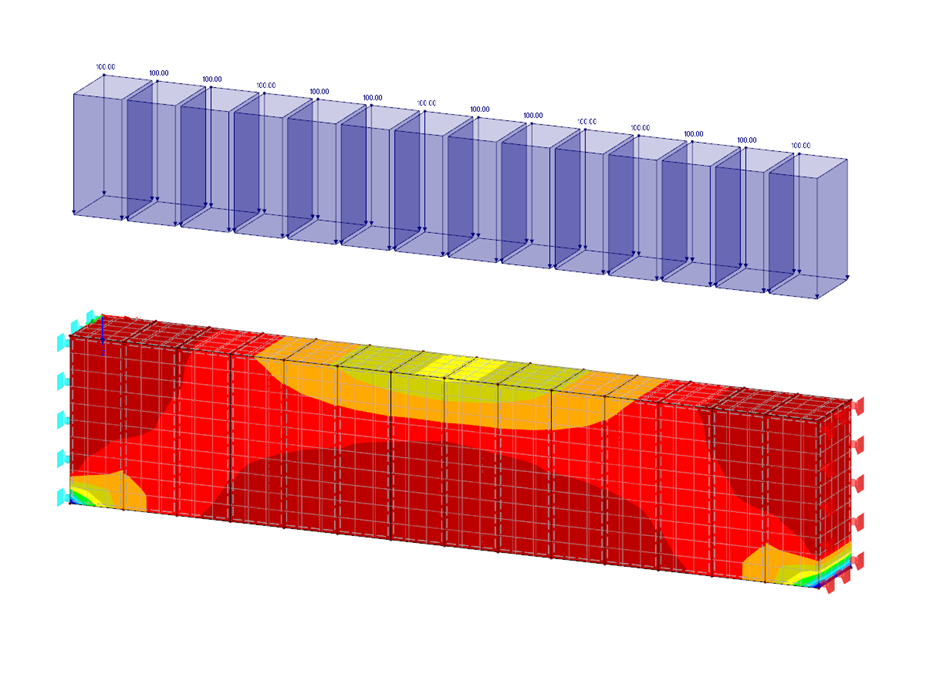

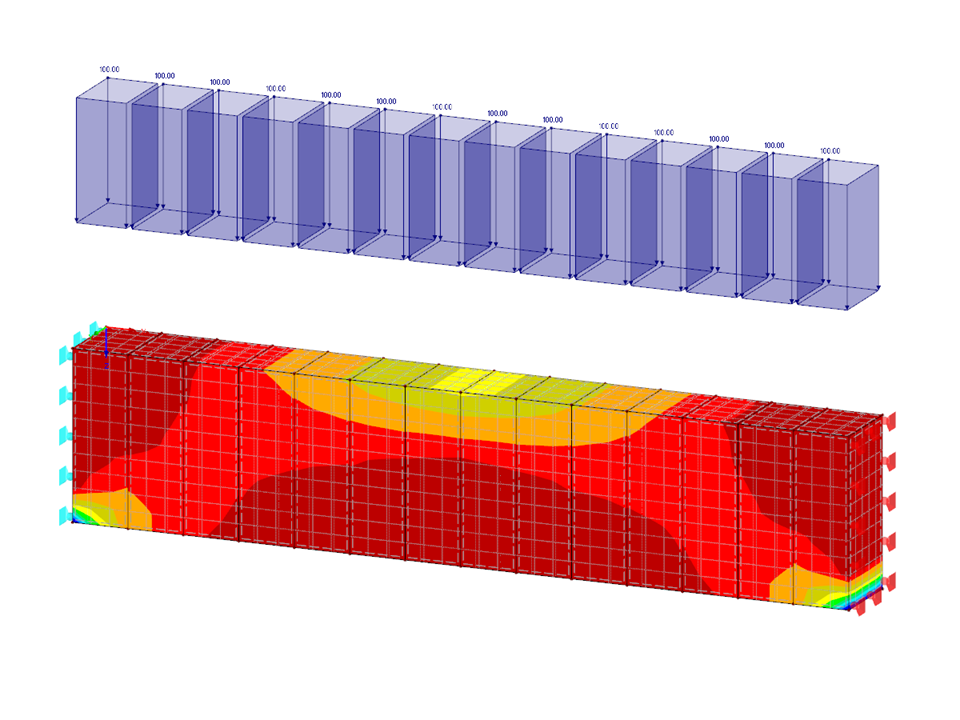

Mauerwerkssturz mit Flächenfreigaben
Anzahl Knoten | 112 |
Anzahl Linien | 168 |
Anzahl Flächen | 84 |
Anzahl Volumenkörper | 14 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0.018 t |
Abmessungen (metrisch) | 1.120 x 0.115 x 0.240 m |
Abmessungen (imperial) | 3.67 x 0.38 x 0.79 feet |
Programmversion | 5.23.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
