Descargue aquí el modelo de un dintel de mampostería y ábralo con el software de análisis de elementos finitos RFEM.
Este modelo se utiliza en el seminario web gratuito " Modelado con sólidos en RFEM ".

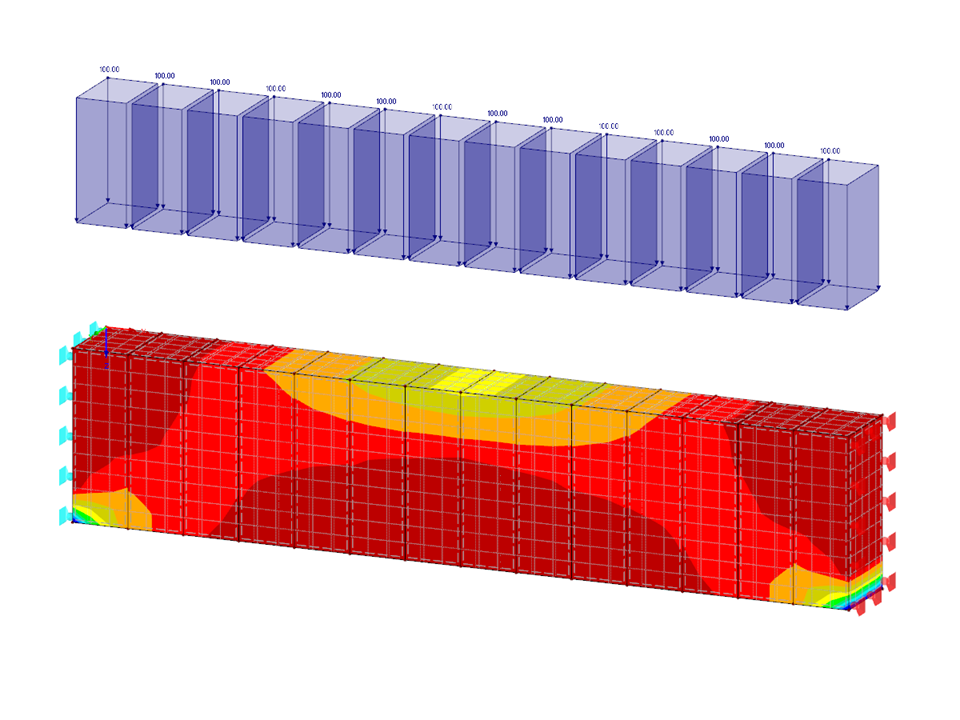

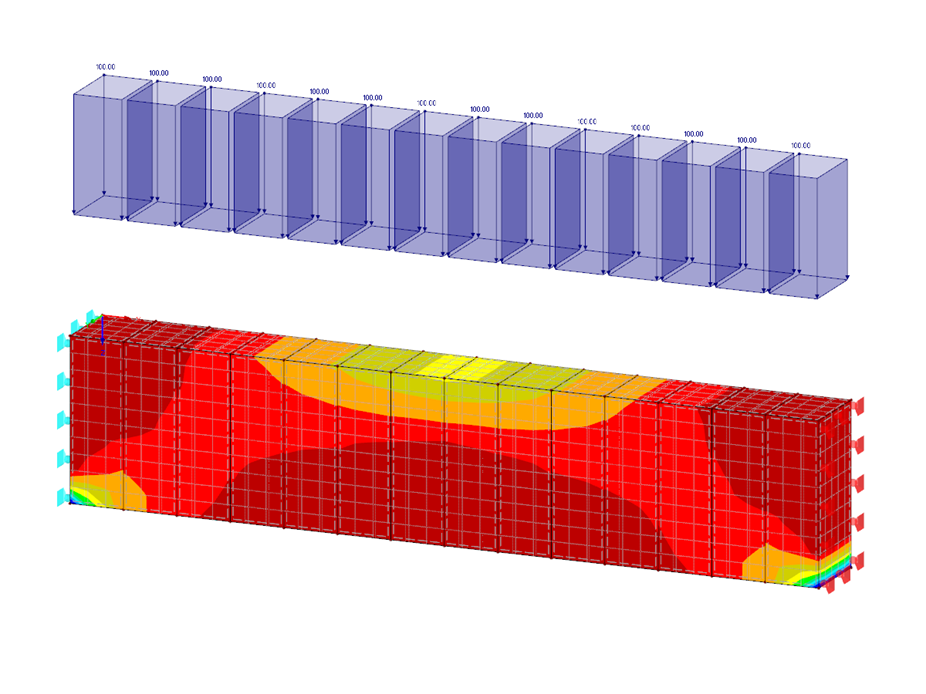

Dintel de mampostería con liberaciones de superficie
Número de nudos | 112 |
Número de líneas | 168 |
Número de superficies | 84 |
Número de sólidos | 14 |
Número de casos de carga | 1 |
Peso completo | 0.018 t |
Dimensiones (métricas) | 1,120 x 0,115 x 0,240 m |
Dimensiones (imperiales) | 3.67 x 0.38 x 0.79 feet |
Versión del programa | 5.23.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
